電路設計：二極管的防反與泄放作用介紹

1. 防反作用

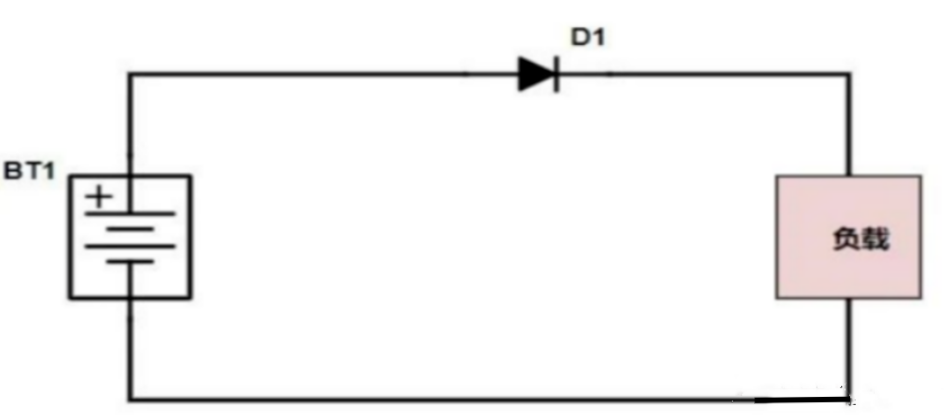

串聯一個二極管，利用二極管的單向?qū)щ姷奶匦裕瑢?shí)現了最簡單可靠的低成本防反接功能電路。這種低成本方案一般在小電流的場合，類似小玩具等。因?yàn)槎O管導通會有一個0.7V（硅管）的導通壓降，如果實際電流很大的話，那么就會產生一個熱損耗，會導致發熱。而且如果反接的電壓很大的話，超過反向截止電壓，也會擊穿二極管本身，導致二極管失效，起不到防反接的功能，從而不能起到保護后級電路的作用了。

2.泄放作用

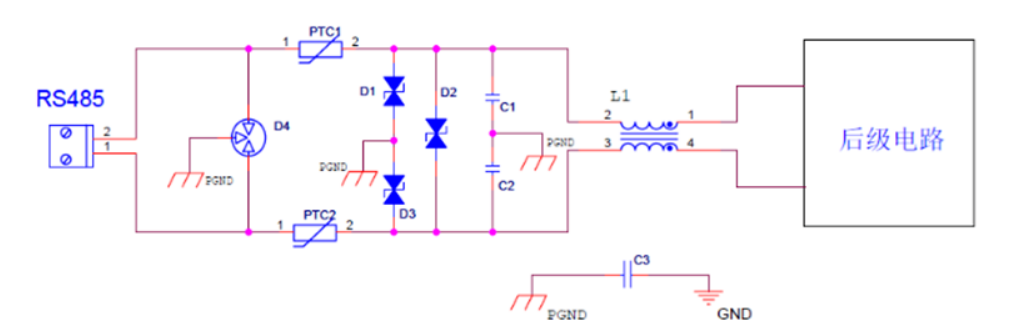

如下圖所示，D1~D3為TVS管，當RS485線纜上受到浪涌或者雷擊時，TVS管可以瞬間泄放巨大能量，確保后級電路不受干擾。
