在電子電路設計中，二極管作為核心半導體器件，廣泛用于整流、開關控制和電路保護。快恢復二極管（Fast Recovery Diode）與肖特基二極管（Schottky Diode）因其各自的特性，在不同類型的電源系統和電子設備中占據重要地位。然而，許多工程師在選型時常常困惑于二者的區別及其適用場景。

一、二極管的基本概念

快恢復二極管屬于 PN 結二極管的一種，它的主要特點是反向恢復時間短，比普通整流二極管具有更快的開關速度，因此適用于需要快速響應的整流和續流場合。

肖特基二極管則是一種基于金屬-半導體接觸的二極管，它并非傳統意義上的 PN 結器件，而是由金屬和 N 型半導體形成的整流結構。其最顯著的特性是正向壓降低、恢復時間極短、導通電阻小，這使得它特別適用于高頻電路和高效率電源系統。

二、結構和工作原理對比

1. 快恢復二極管的結構與原理

快恢復二極管的內部結構依然是傳統的PN 結，但其材料和工藝經過優化，以減少少子存儲效應，使得它在切換時的反向恢復時間更短。在電路中，當快恢復二極管處于正向偏置時，PN 結導通，允許電流通過；當反向偏置時，電流迅速下降，迅速恢復到截止狀態，從而降低能量損耗，提高電路的工作效率。

2. 肖特基二極管的結構與原理

肖特基二極管沒有傳統意義上的 PN 結，而是采用金屬（如鋁、鈦或鉬）與 N 型半導體接觸形成的肖特基勢壘。在正向偏置時，電子能夠更容易穿過勢壘，從而實現更低的正向壓降（通常在 0.2V~0.4V 之間）。由于沒有傳統 PN 結的存儲電荷效應，肖特基二極管的開關速度極快，恢復時間幾乎為零，非常適合高頻開關電路。

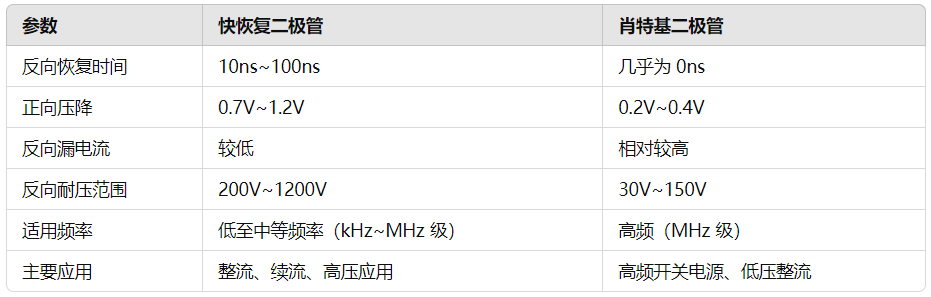

三、關鍵性能對比

四、應用場景分析

1. 何時選擇快恢復二極管？

- 需要高反向耐壓（>150V）的應用，例如工頻整流、高壓逆變器、變頻電源等場合。

- 在續流二極管應用中，能夠有效減少電路損耗，提高整流效率。

- 電磁兼容（EMC）要求較低的場合，因其反向恢復時間較長，可能會引起較大的電磁干擾。

2. 何時選擇肖特基二極管？

- 需要超高速切換的場合，如DC-DC 轉換器、高頻開關電源等高效能電源設計。

- 低壓、大電流應用，例如低壓直流電機、太陽能逆變器等，由于其低正向壓降，可減少功耗，提高能效。

- 需要低噪聲和低干擾的射頻通信、數據傳輸等電子系統。

五、如何選擇合適的二極管？

在電路設計過程中，如何選擇快恢復二極管或肖特基二極管主要取決于實際的應用場景和性能需求：

- 如果電路要求高壓整流且允許一定的反向恢復時間，那么快恢復二極管是更好的選擇。

- 如果需要低壓、高頻且要求極快的開關速度，肖特基二極管更具優勢。

- 在低壓、大電流電路中，肖特基二極管憑借其低正向壓降特點，有助于降低功耗，提高電路的整體能效和性能穩定性。

- 如果電路對漏電流要求較高（如高壓電路），快恢復二極管更合適，因為肖特基二極管的反向漏電流較大，可能影響高壓系統的穩定性。

結語

快恢復二極管與肖特基二極管在結構、性能、應用場景上各具優勢，在電路設計時，需要根據具體需求進行合理選型。理解二者的異同，能夠幫助電子工程師在高效能電源、整流電路、開關電路等應用中做出最優的設計決策，從而提升系統的整體性能和可靠性。
