單相橋式整流電容濾波電路廣泛應用于電子設備和電源系統中，它能夠將交流電轉換為直流電，并通過電容濾波來平穩輸出電壓。

一、單相橋式整流電路的基本原理

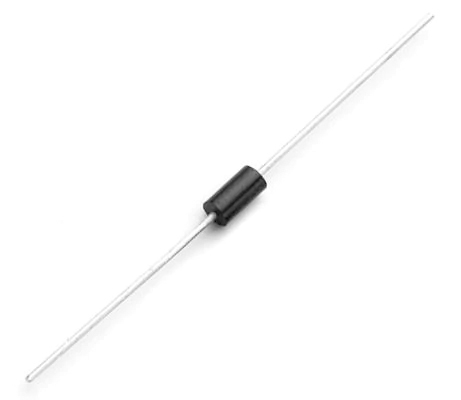

在電源轉換過程中，整流電路的主要作用是將交流電（AC）轉化為直流電（DC），以適應電子設備的供電需求。單相橋式整流是一種常見的整流方式，由四個二極管（D1、D2、D3、D4）組成橋式電路。該電路利用二極管的單向導電特性，在交流電的正半周和負半周分別導通不同的二極管組合，使輸出電流方向保持一致，從而獲得脈動的直流電，為后續的濾波和穩壓提供基礎。

1. 工作過程

當輸入電壓處于正半周時：

- 二極管D1和D2導通，電流通過它們流向負載；

- 二極管D3和D4截止，阻止反向電流。

當輸入電壓進入負半周時：

- D3和D4導通，使電流繼續流向負載；

- D1和D2截止，防止反向電流干擾電路。

2. 整流后的電壓特性

經過橋式整流后的電壓不再是正負交替的波形，而是變成了脈動的直流電壓。然而，這種電壓仍然含有較大的紋波成分，因此需要進一步進行濾波處理，以獲得更平穩的直流輸出。

二、電容濾波的原理

電容濾波的主要作用是減少整流后的脈動成分，使輸出電壓趨于平穩。在橋式整流電路中，電容C并聯在負載兩端，利用其充放電特性來平滑電壓波形。

1. 充電階段

當整流后的電壓處于上升階段時，電容C開始充電，積累電能。由于電容的特性，它能迅速響應電壓變化，在較短時間內存儲電荷，使電壓盡可能接近整流輸出的峰值，從而減少輸出電壓的波動。

2. 放電階段

當整流電壓開始下降時，電容C釋放儲存的電荷，為負載提供電流，從而減少電壓的下降幅度。這種充放電過程能夠顯著降低輸出電壓的波動，使其更接近穩定的直流電。

3. 影響濾波效果的因素

濾波電容的選擇直接影響輸出電壓的穩定性：

- 電容值的大?。弘娙萑萘浚▎挝唬?micro;F）越大，濾波效果越好，輸出電壓的紋波越小。但過大的電容可能導致電流沖擊，影響電路壽命。

- 負載大小：負載電流越大，電容的放電時間越短，電壓下降更快，因此需要選擇合適的電容值匹配負載需求。

三、如何優化整流濾波電路，提高直流輸出的穩定性

要提升直流輸出的穩定性，可以從以下幾個方面入手：

1. 選擇合適的電容值

電容的容量應根據負載電流大小和所需的紋波水平來決定。經驗公式如下：

C = I / (f × V_ripple)

其中：

- C 表示電容容量（F）；

- I 代表負載電流（A）；

- f 為電源頻率（Hz），通常為50Hz或60Hz；

- V_ripple 是允許的紋波電壓（V）。

合適的電容可以減少電壓波動，使輸出更平穩。但容量過大可能會導致啟動電流過高，影響電路壽命，因此需權衡選擇。

2. 采用多級濾波

如果單個電容不能滿足濾波要求，可以使用多級濾波，包括：

- RC濾波：在電容后級串聯一個電阻，形成RC濾波網絡，進一步降低紋波；

- LC濾波：利用電感的阻抗特性，配合電容進一步平滑電壓波形；

- 穩壓電路：在濾波后增加穩壓IC（如LM7805、LM317），確保輸出電壓穩定在目標值。

3. 選用低ESR電容

低等效串聯電阻（ESR）的電容能夠提供更快的響應速度和更好的濾波效果，在大電流應用中表現尤為突出。

4. 適當增加儲能電容

在某些電流波動較大的應用場合，可以在濾波電容后并聯一個較大容量的儲能電容，以減少瞬態電流對電路的影響。

四、應用案例：如何設計高穩定性的整流濾波電路

以下是一個典型的220V AC轉12V DC電源電路設計步驟：

1. 整流部分：使用橋式整流模塊（如MB6S），將220V交流電整流成脈動直流電。

2. 濾波部分：選擇470µF~1000µF的大容量電解電容，濾除大部分紋波。

3. 穩壓部分：使用LM7812穩壓IC，確保輸出電壓穩定在12V。

4. 額外濾波：可在穩壓IC后再并聯一個0.1µF的陶瓷電容，進一步提高高頻濾波效果。

這種設計能夠確保輸出電壓穩定，適用于LED驅動、電子控制電路、嵌入式系統等應用。

總結

單相橋式整流電容濾波電路通過整流和濾波兩個關鍵環節，將交流電轉換為較為穩定的直流電。橋式整流負責將交流電的正、負半周轉化為同極性的脈動直流，而電容濾波則利用充放電作用減少電壓波動，使輸出更加平穩。為了進一步優化直流電質量，可以合理選擇電容值、采用多級濾波、使用低ESR電容或增加儲能電容等措施。良好的整流濾波設計能夠提升電源性能，為電子設備提供更可靠的供電支持。
