三相橋式可控整流電路的最大輸出電壓取決于多個因素，包括電源電壓、整流方式、負載類型以及晶閘管的觸發角等。準確計算最大輸出電壓對于電力電子設備的設計和優化至關重要。

一、三相橋式可控整流電路概述

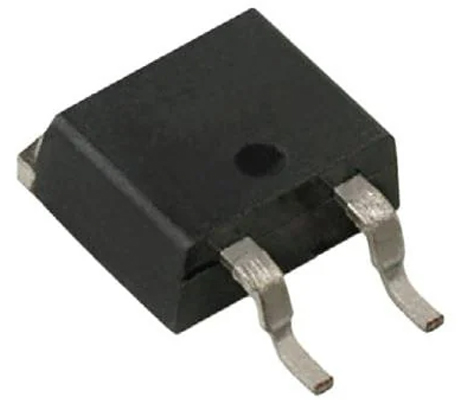

三相橋式可控整流電路是一種廣泛應用于直流電源供電、變頻驅動、電機控制等場合的整流電路。其核心元件是六個可控硅（晶閘管，SCR），它們按照橋式結構連接，能夠?qū)θ嘟涣麟娺M行整流并輸出直流電。

在標準三相橋式整流電路中，每個半周期都會有兩個晶閘管導通，使負載端獲得一定的直流電壓。通過調整晶閘管的觸發角，可以改變輸出電壓，從而實現對負載電流的控制。

二、最大輸出電壓計算

三相橋式可控整流電路的最大輸出電壓取決于電源電壓。假設輸入為三相對稱交流電，其線電壓為 U線，相電壓為 U相，它們的關系是：

- U線 = 1.73 × U相

在理想情況下（無損耗），當觸發角 α = 0°（晶閘管完全導通）時，輸出電壓最大，計算如下：

- U最大 = (3 × 1.41) ÷ 3.14 × U相

- U最大 = (3 ÷ 3.14) × U線

- U最大 ≈ 1.35 × U線

其中：

- U線：三相交流輸入電壓的線電壓

- U相：三相交流輸入電壓的相電壓

三、影響最大輸出電壓的關鍵因素

1. 電源電壓：輸入電壓越高，最大輸出電壓越大。

2. 觸發角 α：α = 0° 時，輸出電壓最大；α 增大，輸出電壓降低。

3. 負載類型：電阻性負載、電感性負載等會影響電壓波形和穩定性。

4. 晶閘管特性：晶閘管的導通電壓降（約 1~2V）會影響最大輸出電壓，特別是大電流負載時。

5. 電路損耗：變壓器、電纜、電感等的損耗會使最大輸出電壓略低于理論值。

四、實際應用中的考慮

1. 負載適配：最大輸出電壓決定系統額定工作電壓，需合理設計。

2. 調節范圍：調整晶閘管觸發角可改變輸出電壓，以適應不同負載。

3. 電壓波動與濾波：整流后的電壓有脈動，需用濾波器降低紋波，提高供電質量。

4. 散熱與保護：晶閘管發熱量大，需安裝散熱器和過流保護裝置，確保穩定運行。

總結

三相橋式可控整流電路的最大輸出電壓與輸入線電壓有關，當 α = 0° 時，理論值為 1.35 × 線電壓。在實際應用中，電路損耗、負載特性及晶閘管工作狀態會影響最終的輸出電壓。因此，在設計和調試時，需要綜合考慮電源特性、控制方式及負載需求，以實現最佳供電效果。
