單向橋式整流與電容濾波是電力電子中常見的兩種電路，它們在電源轉換和信號處理方面扮演著重要角色。雖然這兩種電路經常搭配使用，但它們的工作原理、功能以及電路特性卻存在明顯的區別。

一、單向橋式整流電路的工作原理

單向橋式整流電路是一種將交流電（AC）轉換為直流電（DC）的電路，其核心作用是將輸入的雙向交流信號轉化為單向脈動的直流電，為后續濾波和穩壓提供基礎。

1. 電路結構

單向橋式整流電路由"四個二極管（D1、D2、D3、D4）"組成一個橋式整流器，并連接負載電阻R。輸入的交流電通過二極管橋進行整流，使輸出端得到一個單向的直流電壓。

2. 工作過程

- 交流電的正半周期：當輸入電壓處于正半周期時，二極管 D1 和 D3 導通，而 D2 和 D4 處于截止狀態，電流沿著 D1 → 負載 → D3 的路徑流動，完成電路導通。

- 交流電的負半周期：當輸入電壓進入負半周期時，D2、D4 導通，而 D1、D3 截止，電流沿著 D2 → 負載 → D4 方向流動。

通過上述過程，無論輸入的交流電是正半周期還是負半周期，負載電阻上的電流方向始終一致，從而實現交流到直流的轉換。然而，這種整流后的直流信號仍然是脈動的直流，電壓波形并不平穩，因此需要后續的濾波電路進行處理。

二、電容濾波電路的工作原理

電容濾波電路的核心功能是平穩直流電壓，通過減少脈動成分，使輸出電壓更加穩定。通常，它與整流電路配合使用，通過電容的充放電特性來改善電源質量，降低電壓波動，提高供電穩定性。

1. 電路結構

電容濾波電路由一個或多個高容量電容（C） 并聯在整流電路的輸出端，利用電容的充放電特性來降低電壓波動，從而提升直流電的平穩性。

2. 工作過程

- 充電階段：當整流后的直流電壓處于峰值時，電容器C迅速充電，并儲存電能。

- 放電階段：當整流輸出電壓降低時，電容會釋放先前存儲的電荷，以補償電壓下降，確保輸出電壓不會劇烈波動。借助這一充放電過程，電容濾波電路能夠有效減少電壓脈動，使直流電壓更加平穩，提高供電的穩定性和質量。

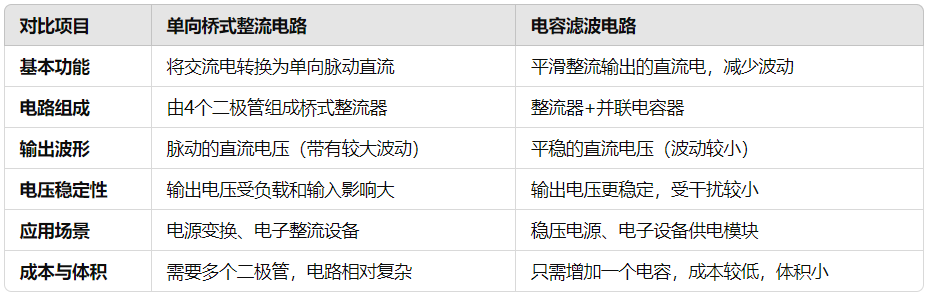

三、單向橋式整流與電容濾波的特性對比

總結

單向橋式整流電路與電容濾波電路在電子電路中扮演著不同但互補的角色。整流電路的作用是將交流電轉換為方向恒定的直流電，而濾波電路則用于降低電壓波動，使輸出電壓更加平穩可靠。在實際應用中，二者通常搭配使用，整流電路提供基礎直流信號，而濾波電路進一步優化電源質量，以滿足電子設備對穩定電源的需求。
