電路分析，異步電路與同步電路的區別

什么是異步和同步電路？

異步電路

如果高MOSFET與低MOSFET同步，我們可以在一些應用中發現它們被稱為直接開關管，即高端和低側MOSFET。

同步電路

同步是一種新技術，它使用MOSFET（一種具有非常低導通電阻的特殊功率元件）來代替整流二極管，然后降低整流器損耗。它可以大大提高DC/DC轉換器的效率，并且沒有由肖特基勢壘引起的閾值電壓。功率MOSFET是一種電壓控制器件，在導通狀態下具有線性電壓電流特性。當功率MOSFET用作整流器時，柵極電壓必須與整流電壓的相位同步才能實現整流功能，因此稱為同步整流器。

異步電路與同步電路的區別

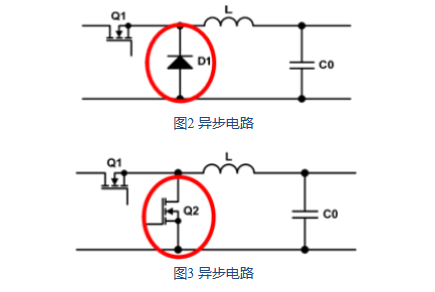

上部和下部晶體管都使用場效應晶體管的電路是同步的，并且只有一個上部晶體管（開關管）的電路是異步的。例如，看這兩個降壓電路，如下圖所示：初級功率電平的功率開關是我們常見的如圖2所示，下部反激二極管變成開關，稱為異步場效應晶體管（FET），如圖3所示。

也就是說，圖2顯示了一個異步電路，圖3顯示了一個同步電路。

再比如：

外圍有一個控制器，上面有兩個上下MOS晶體管，上部晶體管可以用作功率晶體管，下部晶體管可以用作同步FET，因此我們可以說它是一個同步Buck電路。
