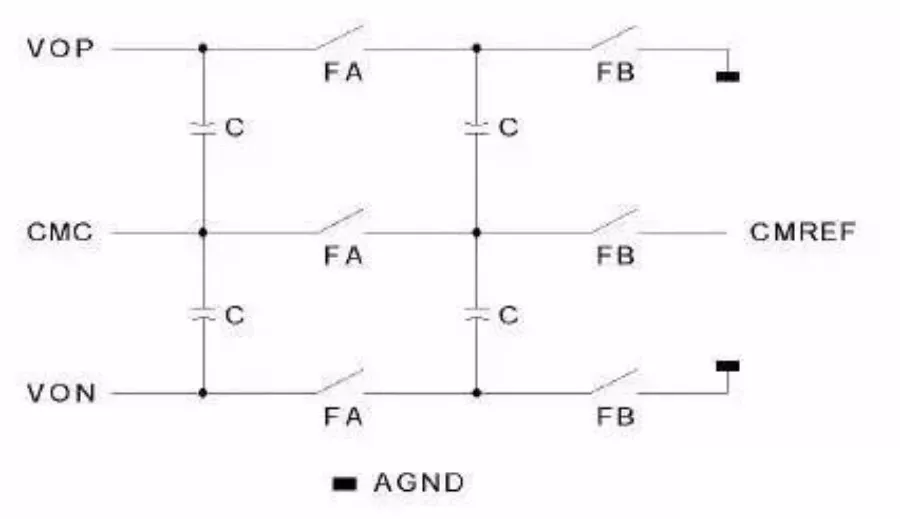

三、開關電容的共模反饋

僅僅4個電容加6個開關就實現了共模反饋，非常簡潔，且幾乎不會影響OPAM本身的輸出級電壓擺幅、增益之類的規格，非常高效。

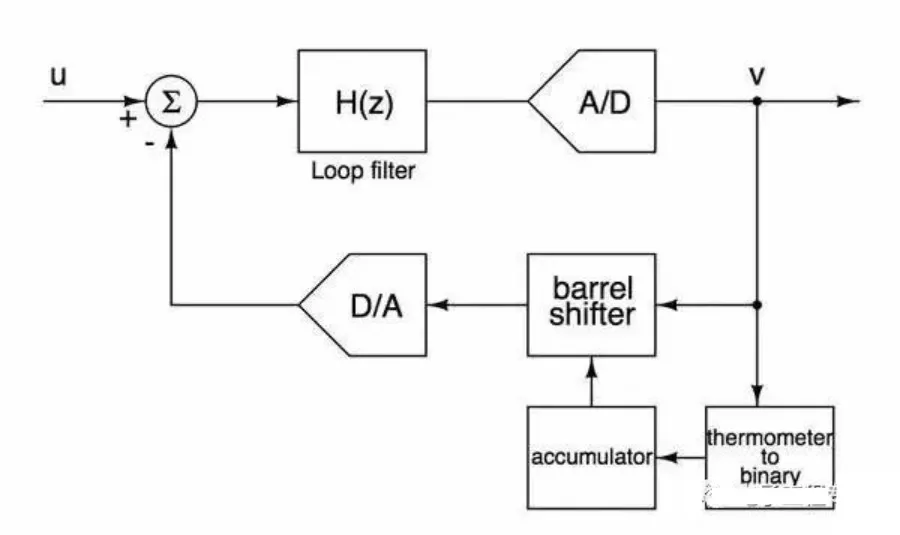

四、數據加權平均

基本思想是快速遍歷DAC中的每一個電流元，從而減少電流元失配對ADC信噪比的影響，僅僅通過幾個簡單的數電模塊就可以實現對電流元失配的一階噪聲整形，非常巧妙。

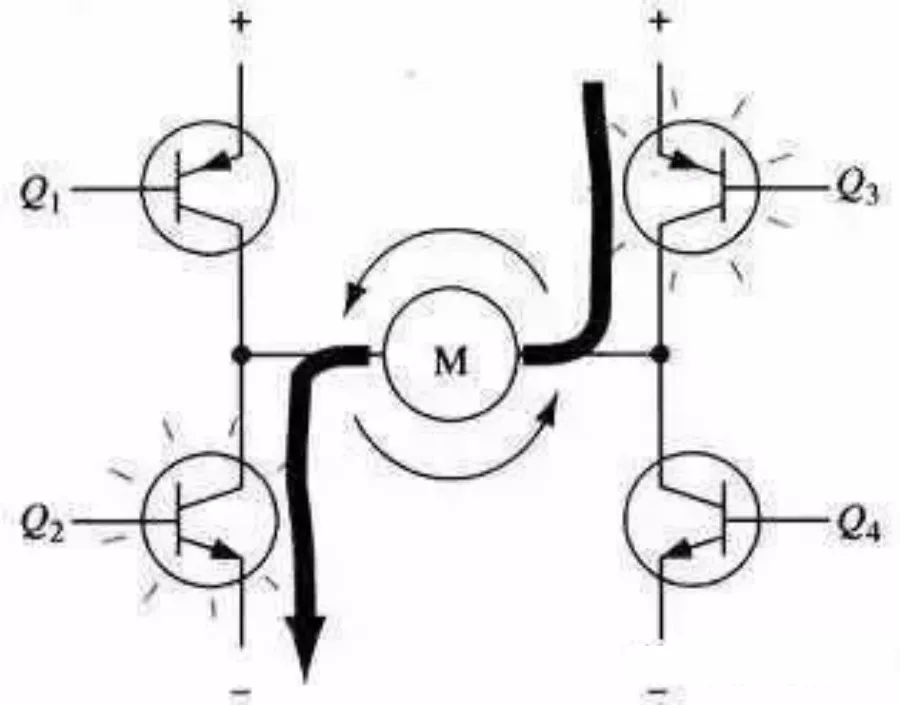

五、萬能的H橋電路

驅動電機正反轉，妥妥的好用而且實惠，買一塊驅動芯片的錢夠自己搭十個橋了。而且用市場上最常見的三極管就能搞定，功率稍大的換成mos管就行了。

下面為差分傳輸方式的終端匹配方法比較：

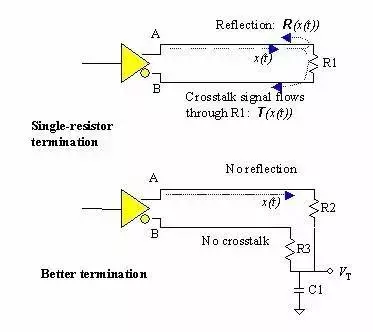

如下圖所示為兩種差分傳輸方式的終端方法，第一種方法采用單電阻終端，第二種方法采用雙電阻終端。

第一種方法對差模信號進行匹配，但不對共模信號匹配。在共模干擾比較理想的情況（干擾信號同時到達A、B線，并且幅度相同）下可以很好的工作。但由于布線等原因造成A、B傳輸線受干擾情況不完全一致時，干擾信號會在傳輸線上來回反射。特別是在傳輸時鐘信號，并且傳輸線延時等于1/4時鐘周期時，干擾信號可能在線路上會反射形成自激。

第二種方法對每條傳輸線單獨進行匹配，該方法對共模信號和差模信號同時匹配，故不會在傳輸線上產生反射。
