電路分享，電源極性檢測電路

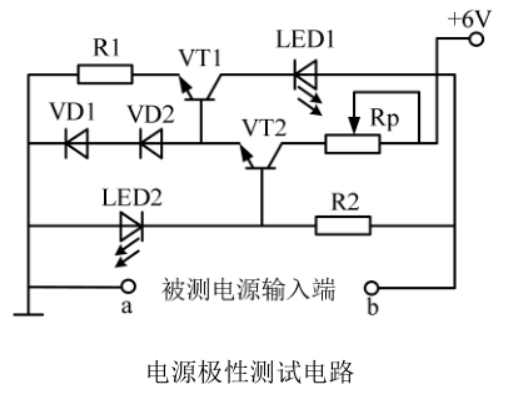

如圖所示的電源極性測試電路，通過LED1和LED2的亮滅指示被測電源輸入端的極性。

電源極性檢測電路工作原理：

（1）a點接高電位，b點接低電位——LED2發光

①NPN三極管VT1發射極接高電平——三極管VT1處于截止狀態，LED1熄滅；

②二極管VD1的N端接高電平（二極管VD1、VD2截止）——PNP三極管VT2處于截止狀態；

③發光二極管LED2的P端接高電平，LED2和R2形成回路，LED2放光，若增大R2，LED2亮度變暗（經過LED2的電流變小）。

（2）a點接低電位，b點接高電位——LED1發光

①發光二極管LED2的P端接低電平——發光二極管LED2截止；

②三極管VT2有基極電流（電流從b到R2），三極管VT1有基極電流（電流來自VT2發射極）——兩個三極管處于導通狀態；

③VD1和VD2導通后有鉗位作用，VT1的基極電位始終為1. 4V；

④Rp阻值增大或者被測電源的電源增大，三極管VT1的基極電流始終不變，LED1亮度基本不變。
