電路板如何加肖特基二極管

以肖特基二極管SS14型為例，它的電流是1A電壓是40V的肖特基二極管，此電路輸入電壓應該小于40V，可能為12V輸入。肖特基二極管又稱為快恢復二極管，特點是是工作速度快，電流大，但反向耐壓小，具有單向導電性，最顯著的特點為反向恢復時間極短，因此多用作高頻、低壓、續流二極管、保護二極管等場合。

防輸入反接保護電路一般是利用二極管的單向導電性或者利用MOS管，可以這樣實現：

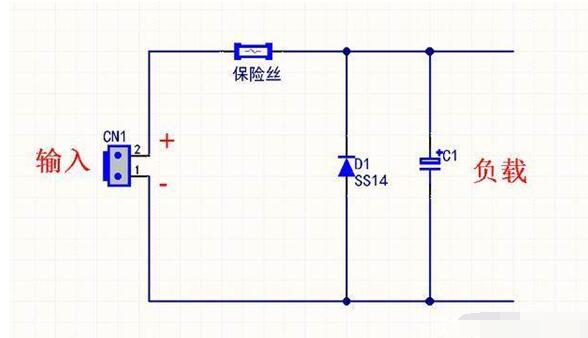

1、利用二極管的單向導電性來實現防輸入電壓反接，這樣的電路好簡單，成本也比較低，但是會一點損耗，因為二極管有壓降，SS14至少有0.2壓降，不過還好，肖特基二極管的優點本身在于在于正向偏置電壓較低，不像有些二極管壓降比較大。但有一個問題就是萬一電源真的反接后二極管導通會直接短路，因此此類電路一般都要在前面加保險絲，如果實在沒有保險絲可以加0歐姆電阻代替保險，這樣反接后更換保險管或者電阻即可，有條件的話加自恢復保險絲即可。

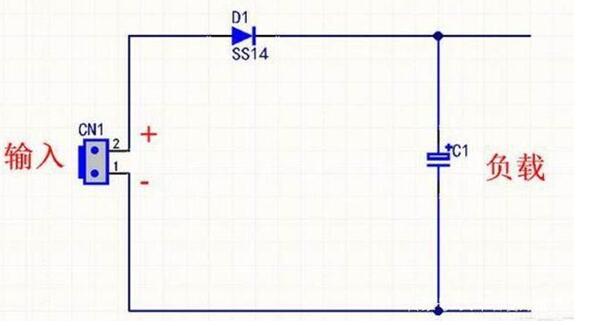

2、有時候還可以這樣接，電源反向時二極管截止切斷電路
