點接觸型二極管基礎知識圖解

點接觸型二極管是在鍺或硅材料的單晶片上壓觸一根金屬針后，再通過電流法而形成的。因此，其PN結的靜電容量小，適用于高頻電路。點接觸型與面結型相比，較少使用于大電流和整流。因為構造簡單，所以價格便宜。對于小信號的檢波、整流、調制、混頻和限幅等一般用途而言，它是應用范圍較廣的類型。

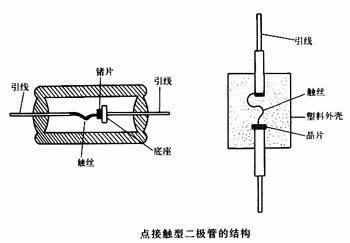

點接觸型二極管結構

點接觸型二極管是由一根根細的金屬絲熱壓在半導體薄片上制成的。在熱壓處理過程中，半導體薄片與金屬絲接觸面上形成了一個PN結，金屬絲為正極，半導體薄片為負極。

點接觸型二極管的金屬絲和半導體的金屬面很小，雖難以通過較大的電流，但因其結電容較小，可以在較高的頻率下工作。點接觸型二極管可用于檢波、變頻、開關等電路及小電流的整流電路中。

點接觸型二極管類型

一般用點接觸型二極管

這種二極管正如標題所說的那樣，通常被使用于檢波和整流電路中，是正向和反向特性既不特別好，也不特別壞的中間產品。如：SD34、SD46、1N34A等等屬于這一類。

高反向耐壓點接觸型二極管

是最大峰值反向電壓和最大直流反向電壓很高的產品。使用于高壓電路的檢波和整流。這種型號的二極管一般正向特性不太好或一般。在點接觸型鍺二極管中，有SD38、1N38A、OA81等等。這種鍺材料二極管，其耐壓受到限制。要求更高時有硅合金和擴散型。

高反向電阻點接觸型二極管

正向電壓特性和一般用二極管相同。雖然其反方向耐壓也是特別地高，但反向電流小，因此其特長是反向電阻高。使用于高輸入電阻的電路和高阻負荷電阻的電路中，就鍺材料高反向電阻型二極管而言，SD54、1N54A等等屬于這類二極管。

高傳導點接觸型二極管

它與高反向電阻型相反。其反向特性盡管很差，但使正向電阻變得足夠小。對高傳導點接觸型二極管而言，有SD56、1N56A等等。對高傳導鍵型二極管而言，能夠得到更優良的特性。這類二極管，在負荷電阻特別低的情況下，整流效率較高。 在開關電源中，所需的整流二極管必須具有正向壓降低，快速恢復的特點，還應具有足夠的輸出功率，可以使用1.高效快速恢復二極管；2高效超快速二極管；3肖特基勢壘整流二極管。快速恢復和超快速恢復二極管具有適中的和較高的正向壓降，其范圍是從0.8---1.2v.這兩種整流二極管還具有較高的截止電壓參數。因此，它們特別適合于在輸入小功率，電壓在12v左右的輔助電源電路中使用。

點接觸型二極管原理

點接觸型二極管是在鍺（硅）平面上放置一金屬絲（一般用金作材料）作電極（正極）由于這種二極管的接觸面非常小，所以形成的結電容也非常小（電容的容量取決于電容極板相對面積與相對距離，相對面積越大，電容量越大，相對距離越小，電容量越大）。二極管的結電容在二極管工作頻率較低時，幾乎沒什么影響，但在工作頻率很高時，影響就會非常突出（電容的特性是頻率越高容抗越小）會對高頻信號失去整流作用。容抗，是電容對交流電的阻力。由于點接觸二極管的接觸面非常小，所以點接觸二極管不能通過較大的電流，所以它也不能用于大電流的整流電路中。

點接觸二極管一般用作調頻檢波電路，如收音機的檢波級、電視信號從中頻信號到音頻信號的監頻等。

比較

按照管芯結構，二極管點接觸型二極管、面接觸型二極管及平面型二極管。

1）、點接觸型二極管是用一根很細的金屬絲壓在光潔的半導體晶片表面，通以脈沖電流，使觸絲一端與晶片牢固地燒結在一起，形成一個“PN結”。由于是點接觸，只允許通過較小的電流（不超過幾十毫安），適用于高頻小電流電路，如收音機的檢波等。

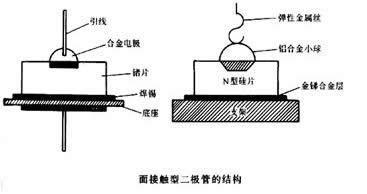

2）、是利用擴散、多用合金及外延等摻雜質方法，實現P型半導體和N型半導體直接接觸而形成PN結的。面接觸型二極管的“PN結”面積較大，允許通過較大的電流（幾安到幾十安），主要用于把交流電變換成直流電的“整流”電路中。適用于大電流整流電路或在脈沖數字電路中作開關管。因其結電容相對較大，故只能在較低的頻率下工作。

圖2

3）、平面型二極管是一種特制的硅二極管，它不僅能通過較大的電流，而且性能穩定可靠，多用于開關、脈沖及高頻電路中。

點接觸型二極管應用總結

由于現代的開關電源工作頻率都在20khz以上，比起一般的整流二極管，快速恢復二極管和超快速恢復二極管的反向恢復時間減小到了毫微秒極。因此，大大提高了電源的效率。據經驗，在選擇快速恢復二極管時，其反向恢復時間至少應該比開關晶體管的上升時間低三倍。這兩種整流二極管還減少了開關電壓尖峰。而這種尖峰直接影響輸出直流電壓的紋波。雖然某些稱為軟恢復型整流二極管的噪聲較小，但是它們的反向恢復時間trr較長，反向電流Irm也較大。因此使得開關損耗較大。快速恢復整流二極管和超快恢復整流二極管在開關電源中作為整流器使用時，是否需要散熱器，要根據電路的最大功率決定。一般情況下，這些二極管再制造時允許的結溫在175度。生產廠家對其產品都有技術說明，提供給設計者去計算最大的輸出工作電流、電壓、及外殼溫度等。
