單個三極管無線話筒電路圖

發射頻率設計在FM收音機波段，因此可以配合任何FM收音機接收到該高頻信號，并從該高頻信號還原出聲音信號，從而完成各種用途。

無線話筒用途：

1、無線話筒：用戶在唱歌、講話或者表演時可以360度的任意轉動和移動，不會有電線絆腳、扯后腿。

2、無線廣播：老師在講課時進行現場轉播，可以無數學生用收音機收叫講課，大大的增加了聽課人數。

3、無線叫賣器：在街上推銷商品時，用無線話筒叫賣具有一定新穎性，會收到比普通話筒好的廣告效果。

4、無線*：具有比較好的隱蔽性和安全性，可在遠處用收音機耳機收聽，不用擔心現場碰面而尷尬。

5、無線抱警器：實現一定距離的無人值守。例如可以在二樓*一樓之門鎖聲音，起防盜報警器的作用。

6、無線電子門鈴：由于可以無線傳播聲音，因此也可以無線傳播門鈴聲音，配對還可以改裝成無線對講機。

7、無線電子樂器：將口琴、二胡、吉它等樂器聲音用收音機接收，或者用功放擴大播出，可更好欣賞音樂。

8、電子助聽器：通過調節收音機或者話筒的音量，將聲音放大后再送入耳機，可以有效的改善老人聽力。

9、聲控小彩燈：將大功率功放輸出端的音箱改接成瓦數相當的6V、12V汽車電燈泡，調節音量合造位置。

10、讀書記憶增強器：和助聽器類似，將話筒對準自己，聽自己的讀書聲來排除外界干擾，起集中注意力作用。

11、小型廣播電臺：適合學校、工廠等單位自行舉辦各種節目，可以播放音樂、新聞、通知等，用收音機聽。

12、電視伴音轉發器：看電視時用耳機聽可以不影響別人睡覺，但受耳機線長控制。本裝置則可以不受此限制。

相關制作經驗：

無線話筒線圈L1匝間距離變近和換容量大一點的電容關聯會使發射頻率變低；要使發射頻率變高，就需要采取相反的措施。

和L1并聯的電容變化范圍不可以太大和太小，否則發射頻率會偏到離譜，甚至不會產生高頻發射信號（電路不會起振）。

如果你想要更遠的傳輸距商，請給收音機和無線話筒增加更好的天線，并適當升高無線話筒的電源電壓。

簡易型無線話筒中的L2用鐵線短路；調節增強型無線話筒中的L2、L3可以使距離會達到最遠。

選用靈敏度更高、選擇性更強的高檔收音機可以進行更遠距離的接收。

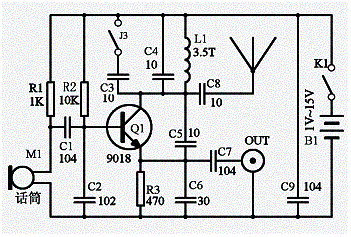

圖1單管無線話筒電路圖
