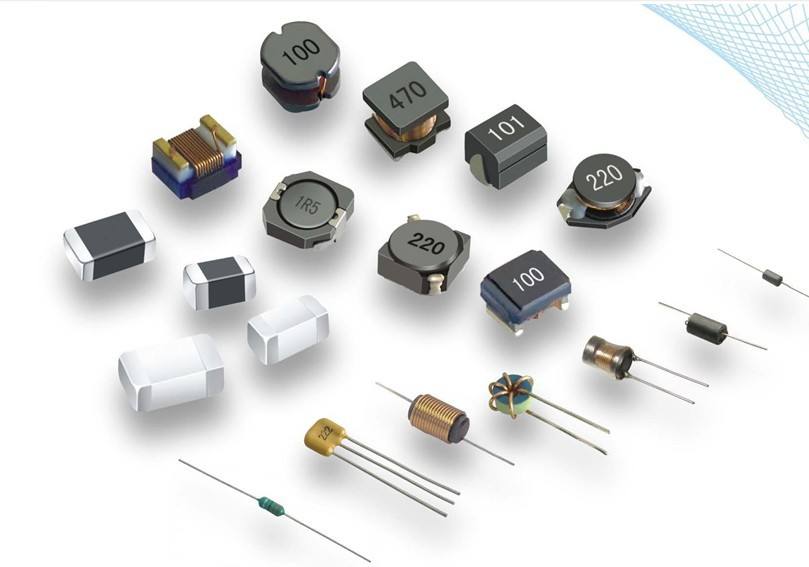

電感基礎知識介紹

在前面我們已經介紹了部分相關電感的知識，接下來我們還將介紹電感的其他方面內容。

五、 電感在電路中的作用

基本作用：濾波、振蕩、延遲、陷波等

形象說法：“通直流，阻交流”

細化解說：在電子線路中，電感線圈對交流有限流作用，它與電阻器或電容器能組成高 通或低通濾波器、移相電路及諧振電路等；變壓器可以進行交流耦合、變壓、變流和阻抗變換等。

由感抗XL=2πfL 知,電感L越大，頻率f越高，感抗就越大。該電感器兩端電壓的大小與電感L成正比，還與電流變化速度△i/△t成正比，這關系也可用下式表示：

電感線圈也是一個儲能元件，它以磁的形式儲存電能，儲存的電能大小可用下式表示：WL=1/2 Li2 。

可見，線圈電感量越大，流過越大，儲存的電能也就越多。

六、部分電感的計算公式

6.1環形電感

針對環形CORE，有以下公式可利用:(IRON)

L=N2*ALL=電感量(H)AL=感應系數

H-DC=0.4πNI/lN==繞線匝數（圈）

H-DC=直流磁化力I=通過電流(A)l=磁路長度(cm)

l及AL值大小，可參照Micrometa對照表。例如:以T50-52材，繞線5圈半，其L值為T50-52(表示OD為0.5英寸)，經查表其AL值約為33nH

L=33*(5.5)2=998.25nH≈1μH

當通過10A電流時，其L值變化可由l=3.74(查表)

H-DC=0.4πNI/l=0.4×3.14×5.5×10/3.74=18.47（查表后）

即可了解L值下降程度(μi%)

6.2電感計算

介紹一個經驗公式：

L=(k*μ0*μs*N2*S)/l

其中：

μ0為真空磁導率=4π*10(-7)。（10的負七次方）

μs為線圈內部磁芯的相對磁導率，空心線圈時μs=1

N2為線圈圈數的平方

S線圈的截面積，單位為平方米

l線圈的長度，單位為米

k系數，取決于線圈的半徑（R）與長度(l)的比值。

計算出的電感量的單位為亨利。

七、電感在使用過程中要注意的事項

7.1電感使用的場合

潮濕與干燥、環境溫度的高低、高頻或低頻環境、要讓電感表現的是感性，還是阻抗特性等，都要注意。

7.2電感的頻率特性

在低頻時，電感一般呈現電感特性，既只起蓄能，濾高頻的特性。

但在高頻時，它的阻抗特性表現的很明顯。有耗能發熱，感性效應降低等現象。不同的電感的高頻特性都不一樣。

下面就鐵氧體材料的電感加以解說：

鐵氧體材料是鐵鎂合金或鐵鎳合金，這種材料具有很高的導磁率，他可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。鐵氧體材料通常在高頻情況下應用，因為在低頻時他們主要程電感特性，使得線上的損耗很小。在高頻情況下，他們主要呈電抗特性比并且隨頻率改變。實際應用中，鐵氧體材料是作為射頻電路的高頻衰減器使用的。實際上，鐵氧體較好的等效于電阻以及電感的并聯，低頻下電阻被電感短路，高頻下電感阻抗變得相當高，以至于電流全部通過電阻。鐵氧體是一個消耗裝置，高頻能量在上面轉化為熱能，這是由他的電阻特性決定的。

7.3電感設計要承受的最大電流，及相應的發熱情況。

7.4使用磁環時，對照上面的磁環部分，找出對應的L值，對應材料的使用范圍。

7.5注意導線（漆包線、紗包或裸導線），常用的漆包線。要找出最適合的線經。

檢查電感好壞方法：用電感測量儀測量其電感量；用萬用表測量其通斷，理想的電感電阻很小，近乎為零。
