2021-08-04 瀏覽:-多個場效應MOS管的并聯應用研究解析-壹芯微
1. MOS管并聯的可行性分析

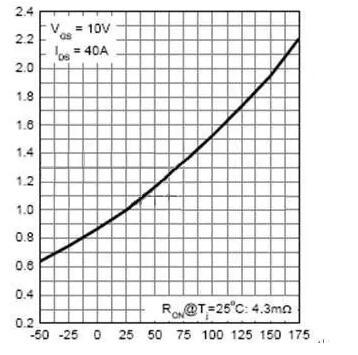

由下面的某顆MOS管的溫度曲線可以看出MOS管的內阻的溫度特性是隨溫度的升高內阻也增大,如果在并聯過程中由于某種原因(比如RDSON比較低,電流路徑比較短等)導致某顆MOS管的電流比較大,這顆MOS管會發熱比較嚴重,內阻會升高比較多,電流就會降下來,由此可以分析出MOS管有自動均流的特性而易于并聯。

2. MOS管的并聯電路

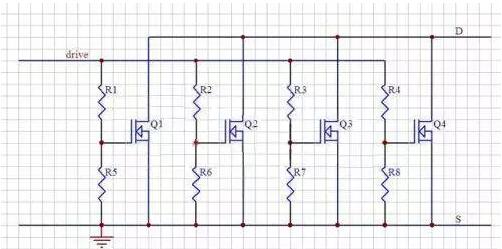

理論上MOS管可以由N顆并聯,實際上MOS管并聯多了容易引起走線很長,分布電感電容加大,對于高頻電路工作產生不利的影響。下面以4顆為例說明MOS管的應用。并聯的一般電路圖如下

上圖中,R1-4為柵極驅動電阻,每個MOS管都由獨立的柵極驅動電阻隔離驅動,主要是可以防止各個MOS管的寄生振蕩,起到阻尼的作用。R1-4的取值怎么取呢?如果取值過小,可能就起不到防止各個MOS管的寄生振蕩的作用,如果取值大了,開關速度會變慢,由于每個MOS管的結電容會有細微的不同,結果取值過大還會導致各個MOS管的導通速度相差比較大,所以R1-4在能夠防止各個MOS管的寄生振蕩的情況下盡量小到可以滿足開關速度。
關于R5-R8的柵極下拉電阻,主要作用是在驅動IC損壞開路的情況下可以防止MOS管的誤導通。在某些特殊的應用場合下,比如對待機電流有限制的電池保護板,這個電阻往往取值很大甚至沒有,這樣?xùn)艠O的阻抗會比較高,極易感應比較高的靜電損壞MOS管的柵極。這種應用最好在柵源極之間并聯一個15V左右的穩壓管。
3.MOS管的并聯對布線的要求
大家知道,多個MOS管并聯,漏極和源極的走線都需要通過多個MOS管的總電流,理論上計算,如果要達到單個MOS管的電流不偏移平均電流的10%,那么總線上的總阻抗一定要控制在所有MOS管并聯后的內阻的10%以內。比如過50A的電流,由我們的RU75N08R 4顆并聯, RU75N08典型是8mΩ,并聯后就是2 mΩ,那么漏極或源極的走線電阻需要控制在2 mΩ*10%=0.2 mΩ以內才能保證10%的均流誤差。如果PCB銅箔厚度和寬度有限,我們可以加焊銅線或通過散熱片達到這個低的走線內阻。
