低成本時尚LED手電筒方案知識

LED手電筒是一種低成本的照明光源，把1個MCU、3個二極管、1個MOS管和6個阻容元件焊接在PCB上，再裝于一個時尚的塑料殼內，就構成了一個LED手電筒。由于成本低，元器件易于選擇，創新空間大，LED手電筒深受電子愛好者和DIY族的歡迎。

拿來即用的低成本小外形LED手電筒

方案簡介

本設計方案基于和泰半導體公司（Holtek Semiconductor）的HT45F3420 MCU，BOM元件總數15個，包括1個MCU、3個二極管、1個MOS管、4個電阻器、3個電容器、1塊PCB小板、2個開關。

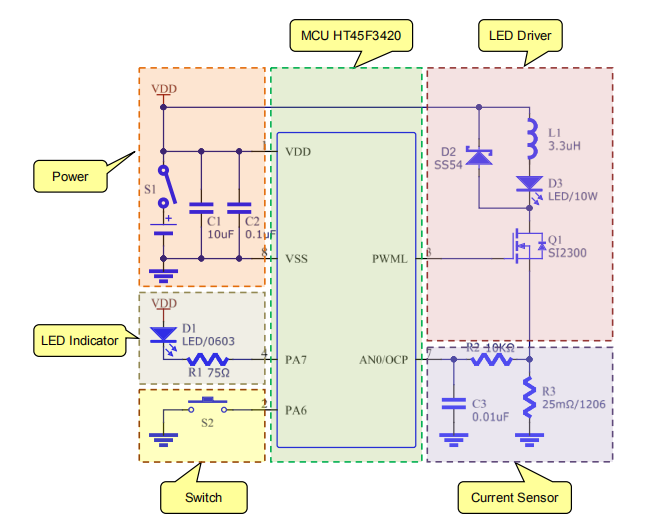

小外形LED手電筒電路圖

本方案電路簡潔，卻內建參考電位、高分辨率PWM及OCP/OVP/LVR保護，適合應用于恒壓、恒流或恒功率控制之電池產品。

傳統LED手電筒電路中，大多采用電池直推LED二極管的驅動方式，在電池電量變化時造成亮度不固定或LED損毀問題。采用HT45F3420后，LED手電筒以降壓(Buck)與恒流(CC)等控制方式工作，可通過電流檢測電路取得極小信號，并由OCP內部PGA進行放大，根據調整高分辨率PWM的占空比保持保持手電筒的亮度穩定。

如果LED二極管出現過電流(3.0A)現象，OCP立即啟動保護功能。當電池電壓過低(VBAT=3.3V)時，指示燈5Hz持續閃爍；當電池電壓低于3.0V時，過放電保護(UVP)功能啟動，關閉LED二極管，并且指示燈5Hz閃爍5秒后關閉。

該LED手電筒解決方案省去了額外的控制零件，縮小了PCB尺寸，降低了BOM清單成本，是一款拿來即用的方案，非常利于生產。

功能說明

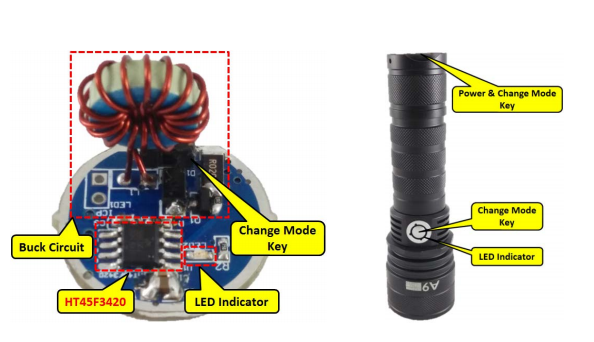

該LED手電筒功能強大，提供5種工作模式，分別為強、中、弱、爆閃和SOS。手電筒帶有兩個開關——輕觸按鍵、自鎖開關，用戶可以在五種模式中間靈活切換。
