磁珠-電感與電容在濾波上有什么區別

想要討論這三個分立器件的濾波適用范圍，就要找明白各器件的結構與原理.

結構不說了，問度娘吧.簡單說下原理.

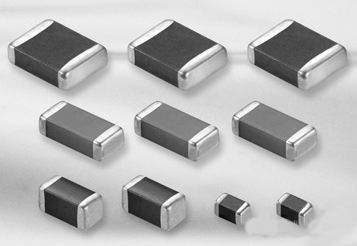

首先磁珠是能耗器件(說磁珠就是電感的我服，誤人)，而其他兩個都是儲能器件，這是磁珠與電感本質上的不同！磁珠的作用是消耗掉能消耗的多余能量(紋波).磁珠標識單休是歐姆，如220Ω@100MHz.常見大多數磁珠都是在100MHz下標注的.選磁珠要看其特性曲線，一般是要慮掉低頻信號上的幾十到百MHz的高頻噪音.

電容是最常用的分立器件.電容的作用一共三種，分別是 旁路，退耦，AC耦合.所謂的濾波大多數時候指的是旁路.旁路電容一般根據所要旁路的信號的頻率來選取，也是要看電容的頻響曲線的.高頻信號的處理要比較小心，慎用(會影響信號完整性，又是另一個方面，有人感興趣再寫).常見的電源通路上的電容的作用大多是退耦.退耦的一般理解為防止上級和下級的耦合(真實定義要問度娘…)，最終目的就是減少電源上的紋波(這又是電源完整性，又另一個方面…).這時選取電容值要根據上級電源類型個下級mos頻率來決定.一般電源輸出會看見跟著兩個電容，一大一小.大電容的作用就是一般是做儲能退偶，小的是慮掉電源mos的開關噪音.后級器件的電源輸入一般的電容是用來慮掉mos開關瞬時紋波.

電感！在弱電領域！不要用來濾波！上面說了，磁珠是能耗器件，紋波會自身消耗掉，電容雖然儲能，但是有對地的泄放通路.如果串電感濾波，你讓噪聲的能量去哪里？回源級？影響信號源質量.去下級？還是噪聲.所以，電感在信號處理上只用來調匹配.在電源上，只用來做DC-DC的儲能電感.

這樣，基本就明白了，一些常見的低頻信號和電源上，都可以用磁珠和電容濾波.而磁珠的成本高，所以一般要針對特定的高頻噪聲時才用.例如就要慮掉百MHz左右的噪聲.對于一些對電源質量要求較高的情況，也可以用磁珠率高頻噪聲(不用電容是因為電容可能會出現不能勝任的情況，因為越高頻的電容，容量越小).電容多用于電源退耦.常見的22uF 10uF一般是DC-DC的整流，1uF 0.1uF是慮開關噪聲.

更新一波：有人問到了π型濾波.模擬信號我了解的不多，但是想找權威的，搜一份佳能相機的原理圖來看，看他的模擬信號怎么處理的.我猜不會用到LC或π型.低速的如音頻信號會用到LC或π型做分頻，也很少用來濾波.對于數字信號的處理，尤其是高速信號，絕對不會用到LC或π型濾波，高速差分數字信號為了防止反射，會有些用共模電感，對于共模信號的作用類似于磁珠.在低速共模信號，基本上都是單電容濾波，有些會出現RC(要很謹慎，要考慮源、遠端端接阻抗)，還有這會用到小電阻和小電容串聯的組合到地(可以防少許吉伯斯現象和少許ESD).
