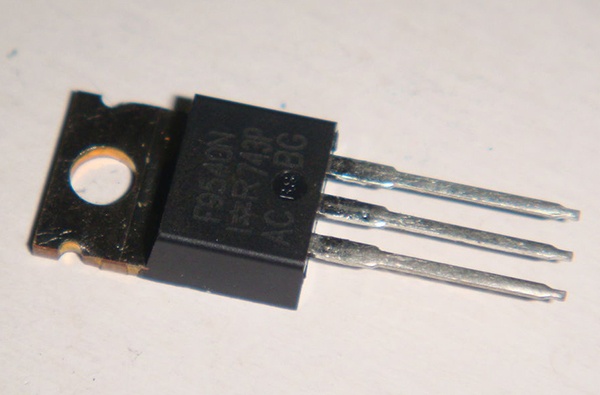

常用電子元器件-場效應管(FET)的認識

場效應管（FET）

場效應晶體管（Field Effect Transistor縮寫（FET）簡稱場效應管。由于它僅靠半導體中的多數載流子導電，又稱單極型晶體管。

場效應管屬于電壓控制型半導體器件。具有輸入電阻高（107～1015Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點，現已成為雙極型晶體管和功率晶體管的強大競爭者。

場效應管的分類

場效應管分為結型場效應管（JFET）和絕緣柵場效應管（MOS管）兩大類。

一、結型場效應管（JFET）

結型場效應管有兩種結構形式，它們是N溝道結型場效應管和P溝道結型場效應管。

N溝道結型場效應三極管的結構如下圖所示，它是在N型半導體硅片的兩側各制造一個PN結，形成兩個PN結夾著一個N型溝道的結構。兩個P區即為柵極，N型硅的一端是漏極，另一端是源極。

▲結型場效應三極管的結構

D(Drain)稱為漏極，相當雙極型三極管的集電極;

G(Gate)稱為柵極，相當于的基極;

S(Source)稱為源極，相當于發射極。

二、絕緣柵場效應管（MOS管）

它是由金屬、氧化物和半導體所組成，所以又稱為金屬—氧化物—半導體場效應管，簡稱MOS場效應管。

絕緣柵場效應管也有兩種結構形式，它們是N溝道型和P溝道型。無論是什么溝道，它們又分為增強型和耗盡型兩種。

耗盡型 →N溝道、P溝道

增強型 →N溝道、P溝道

▲N溝道耗盡型絕緣柵場效應管結構和轉移特性曲線

場效應管的作用

1. 場效應管可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。

2. 場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。

3. 場效應管可以用作可變電阻。

4. 場效應管可以方便地用作恒流源。

5. 場效應管可以用作電子開關。
