場效應管主要參數及特點

一：場效應管的主要參數

(1)直流參數

飽和漏極電流IDSS   它可定義為：當柵、源極之間的電壓等于零，而漏、源極之間的電壓大于夾斷電壓時，對應的漏極電流。

夾斷電壓UP   它可定義為：當UDS一定時，使ID減小到一個微小的電流時所需的UGS

開啟電壓UT   它可定義為：當UDS一定時，使ID到達某一個數值時所需的UGS

(2)交流參數

低頻跨導gm   它是描述柵、源電壓對漏極電流的控制作用。

極間電容    場效應管三個電極之間的電容，它的值越小表示管子的性能越好。

(3)極限參數

漏、源擊穿電壓    當漏極電流急劇上升時，產生雪崩擊穿時的UDS。

柵極擊穿電壓     結型場效應管正常工作時，柵、源極之間的PN結處于反向偏置狀態，若電流過高，則產生擊穿現象。

二：場效應管的特點

場效應管具有放大作用，可以組成放大電路，它與雙極性三極管相比具有以下特點：

（1）場效應管是電壓控制器件，它通過UGS來控制ID；

（2）場效應管的輸入端電流極小，因此它的輸入電阻很高；

（3）它是利用多數載流子導電，因此它的溫度穩定性較好；

（4）它組成的放大電路的電壓放大系數要小于三極管組成放大電路的電壓放大系數；

（5）場效應管的抗輻射能力強。

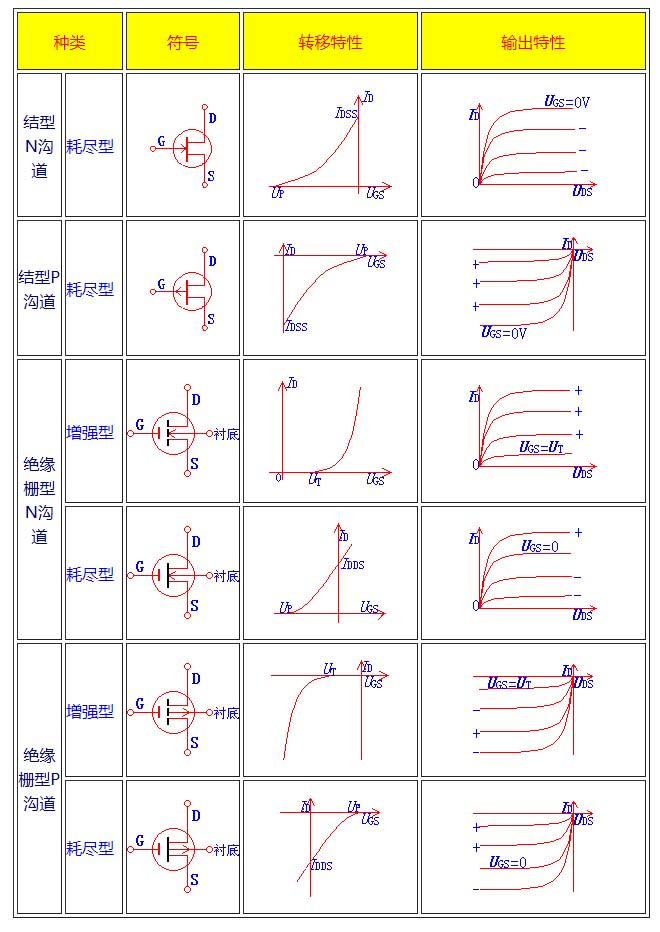

下面我們通過表格圖把各種場效應管的符號和特性曲線表示出來：

我們這一節要掌握的問題是：

（1）場效應管與三極管相比所具有的特點；

（2）根據輸出特性或轉移特性能判斷出是什麼類型的管子（這一點是我們學習的重點）

（3）結型和絕緣柵型場效應管的工作特點和原理（只要求我們了解）。
