場效應管知識-場效應管使用安裝以及拆卸注意事項

場效應管使用安裝及拆卸-MOS簡介：

MOS場效應管在開關電路的作用是信號的轉換、控制電路的通斷。金屬氧化物半導體場效應(MOS)晶體管可分為N溝道與P溝道兩大類。MOS場效應晶體管具有很高的輸入阻抗，在電路中便于直接耦合，容易制成規模大的集成電路 。

場效應管安裝及拆卸-使用注意事項

MOS場效應晶體管在使用時應注意分類，不能隨意互換。MOS場效應晶體管由于輸入阻抗高（包括MOS集成電路）極易被靜電擊穿，使用時應注意以下規則：

（1）MOS器件出廠時通常裝在黑色的導電泡沫塑料袋中，切勿自行隨便拿個塑料袋裝。也可用細銅線把各個引腳連接在一起，或用錫紙包裝。

（2）由于MOS場效應管柵極絕緣層很薄，柵漏電容較小。有U=Q/C，所以靜電和感應電壓成正比。人體靜電電壓就極易對管子的柵極造成損壞。所以不要人體直接觸碰管子?xùn)艠O。

（3）由于干燥易產生靜電，應在安裝和更換場效應管前，洗洗手，以消除靜電。

（4）取出的MOS器件不能在塑料板上滑動，應用金屬盤來盛放待用器件。

（5）焊接用的電烙鐵必須良好接地。

（6）在焊接前應把電路板的電源線與地線短接，再M(fèi)OS器件焊接完成后在分開。

（7）MOS器件各引腳的焊接順序是漏極、源極、柵極。拆機時順序相反。

（8）電路板在裝機之前，要用接地的線夾子去碰一下機器的各接線端子，再把電路板接上去。

（9）MOS場效應晶體管的柵極在允許條件下，最好接入保護二極管。在檢修電路時應注意查證原有的保護二極管是否損壞。

安裝MOS場效應管

（1）先把功放模塊安裝場效應管的位置進行清理，焊掉有影響的微帶電容，電感，漏極供電電感，把柵.漏極焊接處的焊錫清理干凈，把底座用酒精清洗。

（2）給MOS場效應管的底座均勻涂薄薄一層導熱硅脂，保證管子和底座良好接觸導熱。

（3）裝好管子，擰好固定螺絲和散熱器，用硬物按壓，使柵極.漏極都緊壓在焊接處。

（4）用60W接地烙鐵，拔掉電源。用好的焊錫絲，快速對柵極，漏極進行焊接。焊錫不宜太多和太少，焊錫多了散熱太快，太少了焊接不牢。注意不要直接用手拿焊錫焊接，用絕緣鑷子或尖嘴鉗夾著焊錫焊接。烙鐵功率不宜太小，不宜過大。太小溫度不夠，太大也易燙壞管子。焊接時間要短，焊接時間長容易燙壞管子，可分多次焊接。

（5）焊接好管子后，逐個焊接好諧振電容，諧振電感，最后焊接漏極供電電感。

MOS場效應管拆卸流程

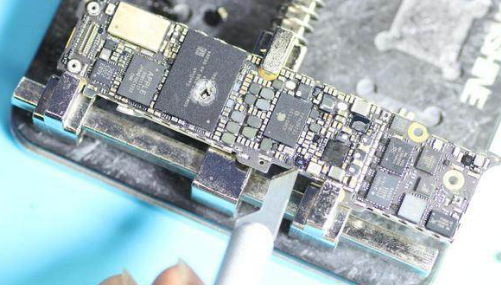

（1）MOS管拆裝需要注意哪些方面？風槍溫度調試，把風槍調到320度，風速1檔。MOS管屬于小型玻璃管，容易夾裂，所以在拆的時候一定要小心，撬的時候用力一定輕，要顧及周?chē)脑骷荒芘龅剑绻袔z的芯片需要避開，吹的過程中風槍不能停留太久。

（2）撬MOS管的時候要用鋒利一點的刀片，把刀片放在MOS管下面，用手指往上帶一點力度，風槍一直對著吹，待錫剛?cè)诨瘯r(shí)MOS管會自然脫落。

（3）MOS管屬于帶膠芯片，撬下來時需要對主板進行除膠，除膠的時候要小心不能太大力度，不然會掉點。除膠用鑷子尖去輕輕刮就好了，或者用斜口刀進行刮膠，把主板焊盤上所有的膠都清理干凈。

（4）放少量焊油用烙鐵把焊盤拖均勻，不能有明顯的高低不平，用洗板水把焊盤清洗干凈；

（5）芯片除膠，小芯片用烙鐵尖刮膠就可以了。

（6）MOS拆下來也是需要植錫的，用紙巾把刮錫刀上面的錫膏多余的焊油吸干（盡量干一點），把植錫網洗干凈（每個小孔都不能有異物），把MOS管鋪在一塊紙巾上面，用植錫網對準，往上面涂錫膏，抹均勻干凈以后用無塵布來回擦一擦。把風槍調到280°，風速全部關掉,風槍口從遠到進慢慢在植錫網上移動。植好錫以后取下時要小心，用鑷子在錫珠處輕輕從上往下頂，取下時放少量焊油，用風槍吹待錫珠全部歸位。

（7）裝MOS管是有腳位的，在MOS管的背面都有一個小點，稱為第一腳，在拆下時是需要看方向的,如果忘記了該怎么辦，找一個板來對比，沒有板在圖紙或者位號圖里面查找方向。

（8）把焊盤放少量焊油，焊油太多會移位，把MOS管用鑷子夾到需要焊接的主板上,方向擺好,風槍溫度同樣是320度，風速1檔，對準MOS管吹焊時間在15秒，待錫珠融化后用鑷子輕輕觸碰，MOS管會自動復位就說明已經焊好。

（9）待主板冷了以后用洗板水把主板清洗干凈。
