2021-04-21 瀏覽:-場效應管與BJT放大電路的性能比較

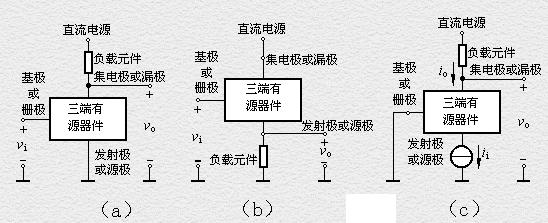

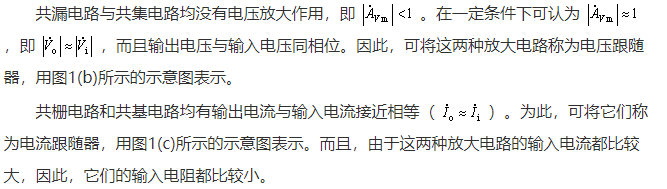

場效應管放大電路的共源電路、共漏電路、共柵電路分別與三極管放大電路的共射電路、共集電路、共基電路相對應。



場效應管放大電路最突出的優點是,共源、共漏和共柵電路的輸入電阻高于相應的共射、共集和共基電路的輸入電阻。此外,場效應管還有噪聲低、溫度穩定性好、抗輻射能力強等優于三極管的特點,而且便于集成。
必須指出,由于場效應管的低頻跨導一般比較小,所以場效應管的放大能力比三極管差,如共源電路的電壓增益往往小于共射電路的電壓增益。另外,由于MOS管柵-源極之間的等效電容Cgs只有幾皮法 ~ 幾十皮法,而柵-源電阻rgs又很大,若有感應電荷,則不易釋放,從而形成高電壓,以至于將柵-源極間的絕緣層擊穿,造成管子永久性損壞。使用時應注意保護。
實際應用中可根據具體要求將上述各種組態的電路進行適當?shù)慕M合,以構成高性能的放大電路。
本章小結

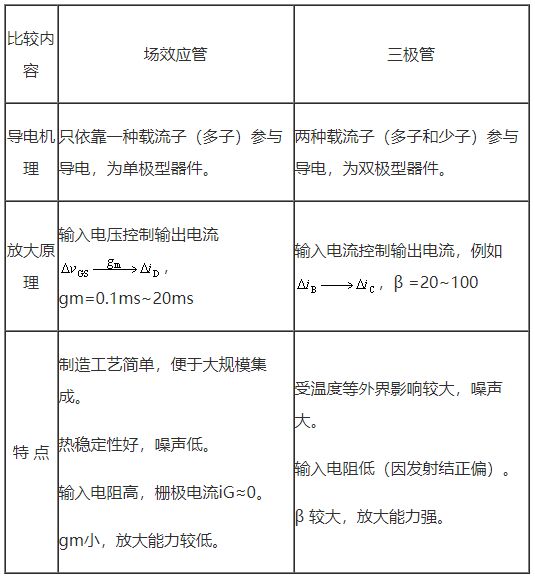

由于結構和工作原理的不同,使得場效應管具有一些不同于三極管的特點,如下表所示。將兩者結合使用,取長補短,可改善和提高放大電路的某些性能指標。

按照結構的不同,場效應管分為結型和絕緣柵型兩種類型,MOS管屬于絕緣柵型。每一類型均有兩種溝道,N溝道和P溝道,兩者的主要區別在于電壓的極性和電流的方向不同。MOS管又分為增強型和耗盡型兩種形式。
正確理解場效應管工作原理的關鍵在于掌握電壓vGS及vDS對導電溝道和電流iD的不同作用,并掌握預夾斷與夾斷這兩個狀態的區別和條件。轉移特性曲線和輸出特性曲線描述了vGS、vDS和iD三者之間的關系。與三極管相類似,場效應管有截止區(即夾斷區)、恒流區(即放大區)和可變電阻區三個工作區域。在恒流區,可將iD看成受電壓vGS控制的電流源。gm、VP(或VT)、IDSS、IDM、PDM、V(BR)DS和極間電容是場效應管的主要參數。

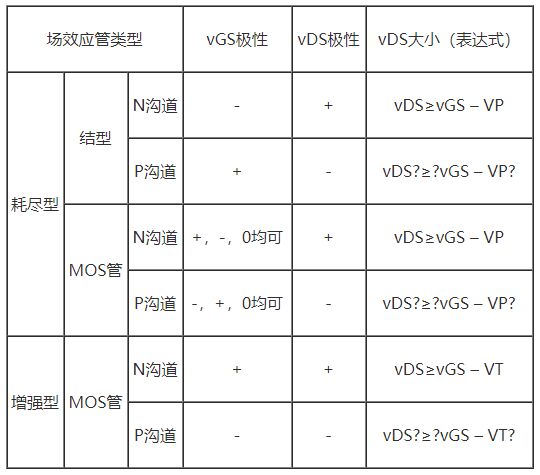

在場效應管放大電路中,直流偏置電路常采用自偏壓電路(僅適合于耗盡型場效應管)和分壓式自偏壓電路。為了保證場效應管工作在放大區,電壓vGS、vDS的極性和vDS的大小應如下表所示。

場效應管共源極及共漏極放大電路分別與三極管共射極及共集電極放大電路相對應,但比三極管放大電路輸入電阻高、噪聲系數低、電壓放大倍數小。
