場效應管三種組態電路解析

場效應管與晶體三極管一樣，也具有放大作用，但它與普通晶體管是電流控制型器件相反，場效應

管是電壓控制型器件，它具有輸入阻抗高、噪聲低的特點。

場效應管的三個電極，柵極、源極和漏極分別相當于晶體三極管的基極、發射極和集電極。圖

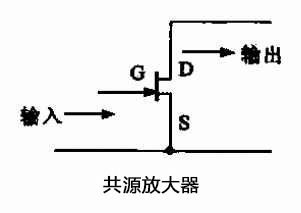

所示是場效應管三種組態電路，即共源、共漏和共柵極放大器。圖1-21 (a)所示是共源放大器，它相當

于三極管中的共發射極放大器，是一種最常用電路。圖 (b)所示是共漏放大器，相當于晶體三極管

共集電極放大器，輸入信號從漏極與柵極之間輸入，輸出信號從源極與漏極之間輸出，這種電路又稱為源

極輸出器或源極跟隨器。圖1-21 (c)所示是共柵放大器，它相當于晶體三極管共基極放大器，輸入信號

從柵極與源極之間輸入，輸出信號從漏極與柵極之間輸出。這種放大器的高頻特性比較好。

絕緣柵型場效應管(MOS)的輸入電阻很高，如果在柵極上感應了電荷，很不易泄放，極易將PN

結擊穿造成損壞。為了避免發生PN結擊穿損壞，存放時應將場效應管的三個極短接：不要將它存放在靜

電場很強的地方，必要時可放在屏蔽盒內；焊接時，為了避免電烙鐵帶有感應電荷，應將電烙鐵從電源上

拔下；焊進電路板后，不能讓柵極懸空。
