場效應管的應用很廣，能夠用于調制、放大、阻抗變換、穩流、限流和自動維護等電路中，下面以結場型場效應管為例，扼要引見幾種常用的應用電路。

一、直流小信號

調制電路在儀表中經常遇到直流信號放大的問題，普通采用大閉環負反應和將直流信號調制成交流信號再停止交放逐大的辦法，如圖一所示，這種辦法能夠克制溫度漂移和進步線性精度，并能取得高放大倍數。圖二是詳細電路

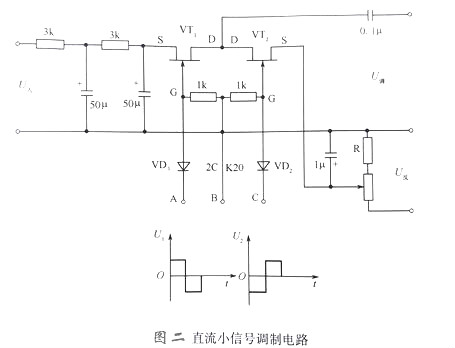

圖二中，VT1、VT2工作在可變電阻區，D1、D2是避免柵壓為正，這樣能夠消弭調制噪音。3kΩ電阻和50μF電容為輸入濾波用。

用頻率為1000HZ、幅值為7V的方波電壓U1、U2作為驅動電壓，此兩電壓外形相同，相位相反，經VD1、VD2削去正半波后分別加在VT1、VT2的刪極，使VT1、VT2輪番導通、夾斷，就仿佛并串聯的單刀雙擲開關一樣，VT1導通時VT2夾斷，輸入電壓U入向0.1μF電容充電；VT2導通時VT1夾斷，0.1μF電容經過VT2向R放電，而R上有反應電壓U反，正好與放電電流方向相反，故到達U入與U反相減的目的。能夠看出，經0.1μF電容輸出的調制電壓U調為頻率與U1、U2頻率相同的交變電壓。

這種調制電路比絕緣柵場效應管調制電路焊接調整便當，工作牢靠，比晶體管調制電路噪音小、漂移小、調整簡單。留意R值不可太大，普通應在100kΩ以內。

二、 替代限流電阻

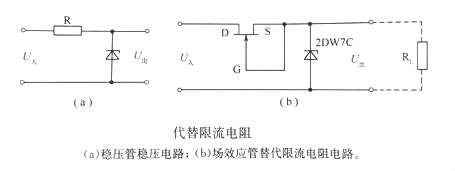

普通用穩壓管穩壓的電路如圖a所示，R為限流電阻，現用一只結場型場效應管替代，如圖b所示。它是零柵壓工作，由場效應管的輸出特性曲線可知，當UDS降落時IDS變化并不多，因而，仍能保證穩壓管的工作電流不變，所以穩壓精度進步，另外，采用場效應管后，它允許電源變動范圍也比采用限流電阻的穩壓電路大得多。

三、 限流器

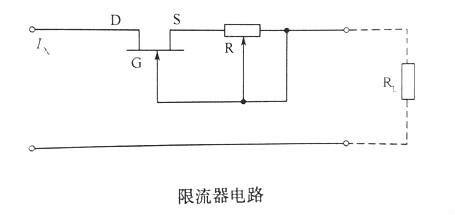

在上圖所示的穩壓電路中，結場型場效應管工作在飽和區，而用于限流器時則有所不同，詳細電路如下圖所示。結場型場效應管是工作在負柵壓狀況下，柵源電壓值為-I入R。當I入小時它工作在可變電阻區，漏源電阻RDS較小，不影響電流輸出；當I入增大到一定的數值時，它工作在飽和區，這時I入增加很少，UDS就要增大很多，RDS就仿佛一個阻值很大的可調電阻，對I入起了限流的作用。

管型及參數選擇應分離詳細狀況而定，如I入為0mA~15mA（直流），RL為0kΩ~3kΩ，請求限流在12mA左右，則可選用3DJ7J（加散熱片），R在240Ω左右。調整R值可改動限流數值。

下面說說幾個經常用到電路：

1：pmos應用

普通用于管理電源的通斷，屬于無觸點開關，柵極低電平就完整導通，高電平就完整截止。而且，柵極能夠加高過電源的電壓，意味著能夠用5v信號管理3v電源的開關，這個原理也用于電平轉換。

2：nmos管應用

普通用于管理某電路能否接地，屬于無觸點開關，柵極高電平就導通招致接地，低電平截止。當然柵極也能夠用負電壓截止，但這個益處沒什么意義。其高電平能夠高過被控制局部的電源，由于柵極是隔離的。因而能夠用5v信號控制3v系統的某處能否接地，這個原理也用于電平轉換。

3：放大區應用

工作于放大區，普通用來設計反應電路，需求的專業學問比擬多，相似運放，這里無法細說。常用做鏡像電流源、電流反應、電壓反應等。至于運放的集成應用，我們其實不用關注。人家都做好了，看好datasheet就能夠了，不用按mos管方式去思索導通電阻和寄生電容。

結論：

如今的高清、液晶、等離子電視機中開關電源局部除了采用了PFC技術外，在元器件上的開關管均采用性能優良的MOS管取代過去的大功率晶體三極管，使整機的效率、牢靠性、毛病率均大幅的降落。由于MOS管和大功率晶體三極管在構造、特性有著實質上的區別，在應用上；驅動電路也比晶體三極管復雜，致使維修人員對電路、毛病的剖析倍感艱難，此文即針對這一問題，把MOS管及其應用電路作簡單引見，以滿足維修人員需求。
