恒流源原理與作用

一：原理

恒流亦可叫穩流，意思相近，一般可以不加區別。與恒壓的概念相比，恒流的概念就難于理解一些了，因?yàn)槿粘Ｉ钪泻銐涸词嵌嘁?jiàn)的，蓄電池、干電池是直流恒壓 電源，而 220V 交流電，則可認為是一種交流恒壓電源，因?yàn)樗鼈兊妮敵鲭妷菏腔静蛔兊模遣浑S輸出電流的大小而大幅變化的。

二：作用與結構

恒流源,是一種能向負載提供恒定電流的電源裝置，它在外界電網電源產生波動和阻抗特性發生變化時仍能使輸出電流保持恒定。恒流源電路具有輸出電流恒定、溫度穩定性好、直流電阻很小但等效交流輸出電阻卻很大等特點。恒流范圍大致為1μA～20A。它既可以為各種放大電路提供偏流以穩定其靜態工作點,又可以作為其有源負載,以提高放大倍數。 并且在差動放大電路、脈沖產生電路中也得到了廣泛應用。依據其主要構成元件可以分為以下幾種。

（1）晶體管恒流源

這類恒流源以晶體三極管為主要組成器件,利用晶體三極管集電極電壓變化對電流影響小,并在電路中采用電流負反饋來提高輸出電流的恒定性，如圖12-4。由晶體管構成的恒流源,廣泛地用作差動放大器的射極公共電阻,或作為放大電路的有源負載,或作為偏流使用,也可以作為脈沖產生電路的充放電電流,由于晶體管參數受溫度變化影響,大多采用了溫度補償及穩壓措施,或增強電流負反饋的深度以進一步穩定輸出電流。

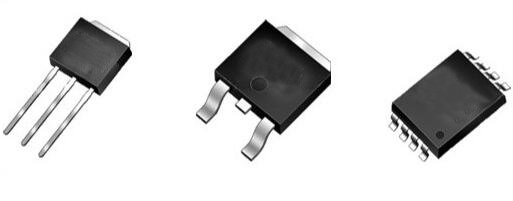

（2）場效應管恒流源

其基本電路與晶體管恒流源類似。場效應管恒流源較之晶體管恒流源,其等效內阻較小,但增大電流負反饋電阻,場效應管恒流源會取得更好的效果。且無需輔助電源,是一個純兩端網絡,這種工作方式十分有用,可以用來代替任意一個歐姆電阻。 通常,將場效應和晶體管配合使用,其恒流效果會更佳。

（3）集成運放恒流源

由于溫度對集成運放參數影響不如對晶體管或場效應管參數影響之顯著,由集成運放構成的恒流源具有穩定性更好,恒流性能更高的優點。 尤其在負載一端需接地,要求大電流的場合,獲得了廣泛應用。
