場效應管的作用解析

1．放大

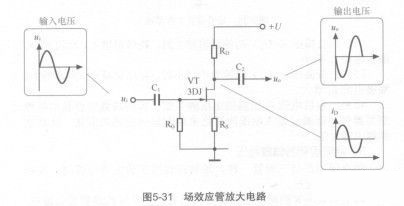

場效應管具有放大作用。圖5-31、所示為場效應管放大器，輸入信號“，經Cl耦合至場效應管VT的柵極，與原來的柵極負偏壓相疊加，使其漏極電流i。相應變化，并在負載電阻RD上產生壓降，經C2隔離直流后輸出，在輸出端即得到放大了的信號電壓七與ui同相，與ui反相。由于場效應管放大器的輸入阻抗很高，因此耦合電容的容量可以較小，不必使用電解電容器。

2．恒流

場效應管可以方便地構成恒流源，電路如圖5-32所示。恒流原理是：如果通過場效應管的漏極電流拓因故增大，源極電阻R。上形成的負柵壓也隨之增大，迫使矗回落，反之亦然，使毛保持恒定。

3．阻抗變換

場效應管很高的輸入阻抗非常適合作阻抗變換。圖5-33所示為場效應管源極輸出器，電路結構與晶體三極管射極跟隨器類似，但由于場效應管是電壓控制型器件，輸入阻抗極高，因此場效應管源極輸出器具有更高的輸入阻抗Z和較低的輸出阻抗Zo，常用于多級放大器的高阻抗輸入級作阻抗變換。
