瓷片電容的讀數方法-瓷片電容的作用是什么

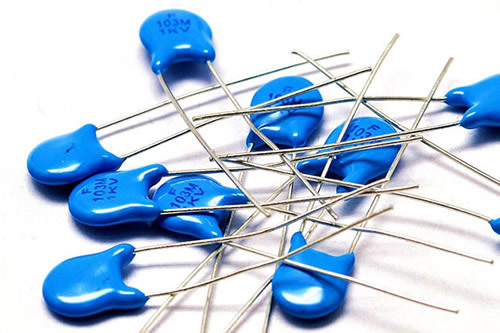

瓷片電容是一種用陶瓷材料作介質，通常用于高穩定振蕩回路中，作為回路、旁路電容器及墊整電容器。瓷片電容分高頻瓷介和低頻瓷介兩種。具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。那么，瓷片電容的作用是什么？瓷片電容的讀數方法如何呢？

瓷片電容的讀數方法

電容器容量的表示方法

電容器容量的基本單位是“法拉”（F），1法拉的 1/1000000 （百萬分之一）是1微法（μF），1微法的 1/1000000是1pF （1微微法或1皮法）。它們之間的關系是百萬（或稱10的6次方）進位關系。

我們常用的電容有：

1、電解電容：多數在1μF以上，直接用數字表示。如：4.7μF、100μF、220μF等等。這種電容的兩極有正負之分，長腳是正極。

2、瓷片電容：多數在1μF以下，直接用數字表示。如：10、22、0.047、0.1等等，這里要注意的是單位。凡用整數表示的，單位默認pF；凡用小數表示的，單位默認μF。如以上例子中，分別是10P、22P、0.047μF、220μF等。

現在國際上流行另一種類似色環電阻的表示方法（單位默認pF）：

如：“473”即47000pF=0.047μF，“103”即10000pF=0.01μF等等，“ XXX”第一、二個數字是有效數字，第三個數字代表后面添加0的個數。這種表示法已經相當普遍。

瓷片電容的讀數方法

瓷片電容的讀數方法和電阻的讀數方法基本相同，分色標法、數標法和直標法3種。瓷片電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（μF）、納法（nF）、皮法（pF）。其中：1法拉=1000毫法（mF），1毫法=1000微法（μF），1微法=1000納法 （nF），1納法=1000皮法（pF）。

容量大的瓷片電容其容量值在電容上直接標明，如10μF/16V；

容量小的瓷片電容其容量值在電容上用字母表示或數字表示；

字母表示法：2m=2000μF，1P2=1.2PF，2n=2000PF；

數字表示法：三位數字的表示法也稱電容量的數碼表示法。三位數字的前兩位數字為標稱容量的有效數字，第三位數字表示有效數字后面零的個數，它們的單位都是pF。

例如：102表示標稱容量為1000pF。

211表示標稱容量為210pF。

214表示標稱容量為21x10（4）pF。

在這種表示法中有一個特殊情況，就是當?shù)谌粩?shù)字用“9”表示時，是用有效數字乘上10的-1次方來表示容量大小。例如：219表示標稱容量為21x（10-1）pF=2.2pF。

瓷片電容規格有哪些

瓷片電容用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，在陶瓷表面涂覆一層金屬薄膜，并用燒滲法將銀鍍在陶瓷上作為電極制成的電容器。

瓷片電容有什么作用

1、容量損耗隨溫度頻率具高穩定性；

2、特殊的串聯結構適合于高電壓極長期工作可靠性；

3、高電流爬升速率并適用于大電流回路無感型結構。通常用于高穩定振蕩回路中，作為回路、旁路電容器及墊整電容器如消除高頻干擾。

瓷片電容器不宜使用在脈沖電路中，因?yàn)樗鼈円子诒幻}沖電壓擊穿。

陶瓷有I類瓷，II類瓷，III類瓷之分，I類瓷，NP0，溫度特性，頻率特性和電壓特性佳，因介電常數不高，所以容量做不大；II類瓷，X7R次之，溫度特性和電壓特性較好；III類瓷，介電常數高，所以容量可以做很大，但溫度特性和電壓特性不太好。瓷片電容器一般體積不大。另外，再強調一個重要特點：瓷介電容器擊穿后，往往呈短路狀態。（這是它的弱點）而薄膜電容器失效后，一般呈開路狀態

瓷片電容規格Ⅱ類瓷也叫做高介電常數型（High Dielectric Constant Type），是適用於作旁路、耦合或用在對損耗和電容量穩定性要求不高的電路中的具有高介電常數的一種電容器。該類陶瓷介質是以在類別溫度范圍內電容量非線性變化來表徵。其特性符合以下標準：

用途：1）旁路和耦合；2）對Q值和容量穩定性要求一般的分步電路。
