瓷片電容參數識別區分的方法

電容器（Capacitor）電路縮寫為C，電容單位法拉，用字母“F”表示。電容是用來儲存電荷的容器，簡稱電容器。電容器是一種儲能元件，在電路中用于調諧、濾波、耦合、旁路、能量轉換和延時。

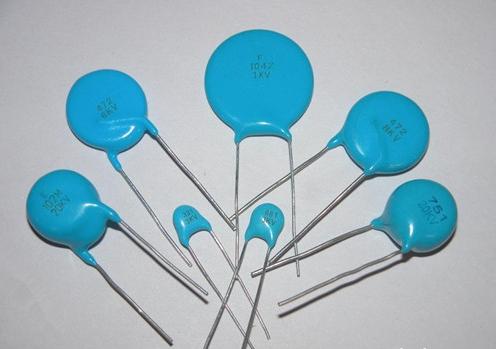

瓷片電容又稱圓片瓷介電容，分為高壓瓷片電容和低壓瓷片電容等，那瓷片電容參數如何識別呢？

瓷片電容參數識別的方法

電容的標稱及識別方法：

1.直標法：如果數字是0.001，那它代表的是0.001uF=1nF，如果是10n，那么就是10nF，同樣100p就是100pF。

2.不標單位的直接表示法：用1~4位數字表示，容量單位為pF，如350為350pF，3為3pF，0.5為0.5pF。

3.色碼表示法：沿電容引線方向，用不同的顏色表示不同的數字，第一，二種環表示電容量，第三種顏色表示有效數字后零的個數（單位為pF）顏色意義：黑=0、棕=1、紅=2、橙=3、黃=4、綠=5、藍=6、紫=7、灰=8、白=9。瓷片電容器有高壓瓷片和普通瓷片電容器，普通瓷片電容器耐壓過去標準是50V，高壓瓷片電容器有幾百伏的，有幾千伏的，一般在容值下面標出XXKV。

電容的容量標識的幾種方法：

一、直接標識：如其電解電容，容量47uf，電容耐壓25v。

二、使用單位nf：如上圖的滌綸電容，標稱4n7，即4.7nf，轉換為pf即為4700pf。還有的例如：10n，即0.01uf;33n，即0.033uf。后面的63是指電容耐壓63v。

三、數學計數法：如瓷介電容，標值104，容量就是：10X10000pf=0.1uf.如果標值473，即為47X1000pf=0.047uf。（后面的4、3，都表示10的多少次方）。又如：332=33X100pf=3300pf。 電容的使用，都應該在指定的耐壓下工作。現在的好多質量不高的產品，就因為使用了耐壓不足的電容而引起故障（常見電容爆裂）。

瓷片電容的讀數方法

瓷片電容的讀數方法和電阻的讀數方法基本相同，分色標法、數標法和直標法3種。瓷片電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（μF）、納法（nF）、皮法（pF）。其中：1法拉=1000毫法（mF），1毫法=1000微法（μF），1微法=1000納法 （nF），1納法=1000皮法（pF）。

容量大的瓷片電容其容量值在電容上直接標明，如10μF/16V；

容量小的瓷片電容其容量值在電容上用字母表示或數字表示；

字母表示法：2m=2000μF，1P2=1.2PF，2n=2000PF；

數字表示法：三位數字的表示法也稱電容量的數碼表示法。三位數字的前兩位數字為標稱容量的有效數字，第三位數字表示有效數字后面零的個數，它們的單位都是pF。

例如：102表示標稱容量為1000pF。

211表示標稱容量為210pF。

214表示標稱容量為21x10（4）pF。

在這種表示法中有一個特殊情況，就是當第三位數字用‘9’表示時，是用有效數字乘上10的-1次方來表示容量大小。例如：219表示標稱容量為21x（10-1）pF=2.2pF。

電容識別：

1、電容在電路中一般用“C”加數字表示（如C13表示編號為13的電容）。電容是由兩片金屬膜緊靠，中間用絕緣材料隔開而組成的元件。電容的特性主要是隔直流通交流。電容容量的大小就是表示能貯存電能的大小，電容對交流信號的阻礙作用稱為容抗，它與交流信號的頻率和電容量有關。容抗XC=1/2πf c （f表示交流信號的頻率，C表示電容容量） 電話機中常用電容的種類有電解電容、瓷片電容、貼片電容、獨石電容、鉭電容和滌綸電容等。

2、電容識別方法：電容的識別方法與電阻的識別方法基本相同，分直標法、色標法和數標法3種。電容的基本單位用法拉（F）表示，其它單位還有：毫法（mF）、微法（uF）、納法（nF）、皮法（pF）。其中：1法拉=10，3毫法=10，6微法=10，9納法=10，12皮法容量大的電容其容量值在電容上直接標明，如10 uF/16V容量小的電容其容量值在電容上用字母表示或數字表示字母表示法：1m=1000uF，1P2=1.2PF，1n=1000PF，數字表示法：一般用三位數字表示容量大小，前兩位表示有效數字，第三位數字是倍率。如：102表示10×102PF=1000PF224表示22×104PF=0.22uF。

3、電容容量誤差表：符號 F G J K L M 允許誤差 ±1% ±2% ±5% ±10% ±15% ±20%；如：一瓷片電容為104J表示容量為0.1uF、誤差為±5%。
