CMOS知識普及-分析CMOS電路中的阱

CMOS電路中的阱

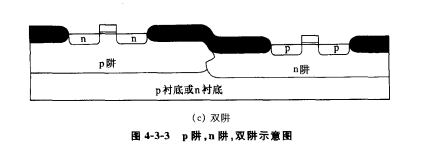

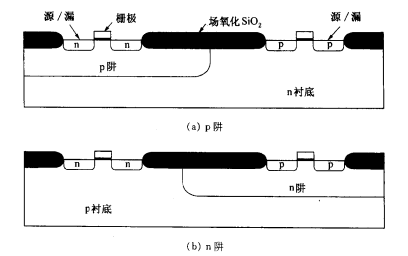

在CMOS電路的工藝結構中,應用在襯底上形成反型的阱是一大特點。已有的多種CMOS電路阱的類別,有p阱、n阱、雙阱及倒轉阱等(圖4-3-3)。

CMOS電路中的阱-p阱

在a型襯底上,以離子注入摻雜使阱區域有足夠的濃度,以補償襯底上的n型摻雜并形成一個p阱區。n型起始材料的摻雜濃度也必須保證能使在其上制備的p溝器件特性符合要求(一般而言,其濃度約3X1014~1X1015 /cm3)。p阱的摻雜濃度也必須高于n型襯底濃度5~10倍。摻雜過濃也將損害n溝器件的性能,例如使遷移率降低，漏源區結電容增加，使體效應的敏感度增加。

因?yàn)閜阱CMOS是最早實際制造的CMOS電路所采用的技術,已被工業界廣泛采用了許多年，因而積累了豐富的經驗,是非常成熟的。

采用p阱比n阱有如下幾項優點:

(1)在純靜態邏輯電路中,p阱是一種較好的選擇。在這類電路中兩種型號的MOS器件間的良好平衡是十分有益的。

(2)在某些需要p型隔離區的場合甚為有利(如需制作npn晶體管等場合)。

(3)由于p阱比n阱具有更少的場反型問題的影響，故更易于制造。

(4)p阱CMOS在SRAM制造中更好,因?yàn)橛肗MOS器件作為貯存單元的增益較高,對于單元信息的讀出和檢測更為有利。

(5)在倒轉阱的結構中，摻硼的p阱比摻磷、砷的n阱更為深入襯底,較易形成摻雜離子的倒轉分布。

CMOS電路中的阱-n阱

在p型襯底上重?fù)诫s以形成n阱。具有制備p型襯底上NMOS經驗的公司,才會將n阱作為CMOS工藝的另一種選擇。本技術有若干缺點:

(1)比p阱CMOS具有更大的場反型問題,(2)應用n阱較難制備純靜態、高性能的邏輯電路。

CMOS電路中的阱-雙阱

在輕摻雜襯底上,形成兩個隔開的n阱和p阱。襯底可以是輕摻雜的n型或p型材料，或者在一重?fù)诫s襯底上生長輕摻雜外延材料。不論何種襯底材料,其表面的摻雜濃度都大大低于以后將形成的p溝或n溝器件摻雜濃度。

雙阱工藝對亞微米器件具有明顯的優點。最重要之點是它有利于制作亞微米溝道,制作對稱的n溝和p溝器件對0.5μm溝道長度以下的器件是有益的。此外,在亞微米尺寸，襯底體摻雜應大大提高以克服穿通并維持足夠的閾值電壓。

這樣原來單阱時所帶來的輕摻雜襯底的好處不復存在。雙阱工藝卻可以提供兩種最佳的摻雜分布。另一個好處是:雙阱工藝與外延襯底相結合,可以靈活地應用n+或p+型襯底而不致影響晶體管和電路的性能，也不致改變基本的工藝步驟。

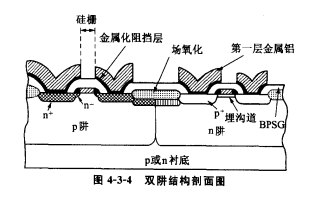

在不同的應用場合,需要采用不同型號的襯底和外延層,雙阱工藝顯然是很方便的。最后應指出,雙阱工藝較易實現自對準溝道阻止注入,使n溝、p溝管的間距減小。詳細的雙阱剖面圖如圖4-3-4所示。

CMOS電路中的阱-倒轉分布阱

普通的單阱或雙阱,均先有離子注入硅片表面,然后在高溫下向體內擴散形成。擴散過程既向縱向方向也向橫向方向進行。這當然會影響器件的集成度。

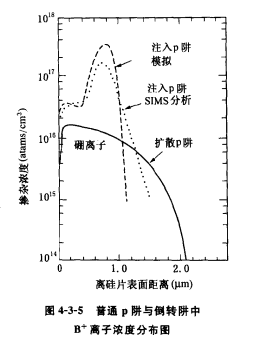

如果將高能離子直接垂直地向si片體內注入到一定深度，則無需再進行擴散,必使橫向擴散將大大減少。這樣的離子注入,其摻雜的峰值在硅片內一定深度,隨著向表面靠近而衰減,圖4-3-5示出了普通的P阱與倒轉阱的B+離子濃度分布圖。用這種方法形成的阱,稱之為倒轉分布阱(Retro-grade Well)。

除了能增加集成密度之外,它還具有下列優點:

1.對寄生的垂直雙極型晶體管而言,倒轉分布阱提供了一種減速場,對于消除CMOS電路中的閂鎖效應(Latchup)是有益的。

2.減少垂直的穿通。

3.阱的底部電導率的增加也對保護電路防止閘流效應有益。

4.應用高能B+離子注入，能夠獲得p阱的高周值電壓的場區。因?yàn)閳鲅趸?可直接注入B+離子,而先注入B+離子再生長場氧化層,使B+離子分凝到氧化物中去。

倒轉分布阱的缺點是結電容和體效應大大增加。當應用非常高能量的離子注入形成倒轉分布阱時,在漏源區的底部的摻雜濃度減少,從而減少了漏源區的結電容。

在倒轉阱中,既有p型的也有n型的。但更廣泛應用的是p型倒轉阱。因?yàn)榕痣x子的射程較砷、磷離子要大得多,形成n型阱需要用700keV的砷,磷離子注入器，而硼離子注入器只需200~400keV。

在亞微米領域,雙阱和倒轉阱應用得更為廣泛，當然在工藝過程方面更為復雜，同時增加了成本。

在工藝設計方面,首先要決定選擇何種阱工藝。隨后,決定隔離的方法,阱的深度,摻雜的分布。阱深將影響到阱之間的距離以及垂直的穿通電壓。摻雜的分布情況將會影響到器件的互導、閾值電壓、漏源間穿通電壓、結電容、載流子遷移率、漏/源到襯底間的擊穿電壓、體效應的靈敏度以及熱載流子效應等。
