對于CMOS一詞，很多人都有所耳聞，因為實際應用中，CMOS占據占據了很高的地位，本文中，小編主要講解CMOS掉電電路故障以及一些CMOS電路故障的解決方法。

一、CMOS掉電時的注意事項

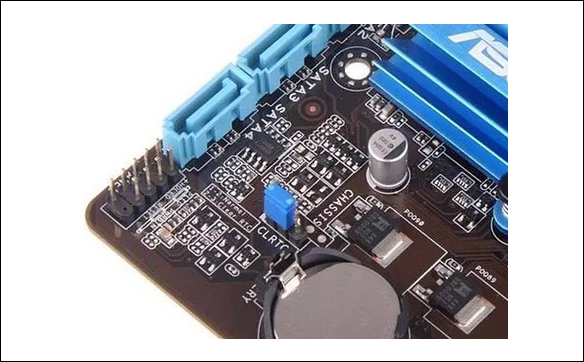

(1) 在換主機板電池的時候一定要挑選質量好點的電池，因為經常有那些因為所換電池質量不佳所造成的，幾個月后電池又沒電了的情況。如果所換電池質量較好一點，使用時間不長，就出現CMOS掉電，大概率是主機板上的電路有問題了。

(2)更換電池的時侯注意檢查原來的電池是否有漏液的情況，如有漏液必須將主板上的漏液徹底擦干凈，以減少漏液對電路腐蝕造成的損壞。如果是新購置的機器，除考慮電池問題以外，還應考慮主板問題及與某些插卡的配合問題等因素，最好及時與銷售該計算機的公司聯系解決。

(3)電路問題如果要自己處理，可以檢查主板上有關電池電路的電阻或二極管是否有損壞，電容器是否漏電偏大，有關電池的跳線設置有無問題等。如果是板上的集成電路質量有問題，最好是找廠家或廠家代理維修。如果有困難，也可以自己采用外接電池的方法來解決這個問題。其方法是：用一塊6V的疊層電池或可以安裝2～4節5號電池的電池盒，將其接到主機板上的外接電池接插件。請注意主板說明書上關于正、負端的標注，一定不要接錯了。為了安全起見，可以在電池電路中(正端)串接一個51Ω的小電阻。接電池的接插件可以在電腦公司或電子配件商店買到。由于這些電池供電能力強，通?？梢杂煤荛L的時間，但應采用不漏液的電池，并將電池盒放到機內。

二、CMOS電路常見故障解決方法

主板CMOS電路常見故障如下：

1. 電腦啟動時出現“CMOSchecksumerror-Defaultsloaded”提示。

故障分析：出現“CMOSchecksumerror-Defaultsloaded”故障提示，說明主板保存的CMOS信息出現了問題需要重置。由于電池的電壓降低，導致CMOS無法保存信息，這樣系統就會提示重置CMOS。這時，如果主板CMOS供電電路正常，更換一塊電池即可解決問題。

解決方法：如果CMOS供電電路正常，更換主板電池即可。

2. 電腦啟動時，如果出現“CMOSchecksumerror-Defaultsloaded”提示，更換一塊新電池后使用時間不長，故障便再次出現。

故障分析：如果CMOS供電電路中的供電二極管出現斷路或二極管與跳線間的電阻的阻值增大，主板的供電將無法到達南橋芯片內部，但此時新電池還可以繼續維持CMOS數據的供電。因此，電腦的啟動和運行暫時還不會受到影響。不過，由于鋰電池的供電能力有限，當電量消耗殆盡后，將再次出現“CMOSchecksumerror-Defaultsloaded”故障提示。另外，當主板CMOS供電電路中的濾波電容出現—般性漏電時，由于理電池的端電壓被發生漏電的電容泄漏掉了—部分，因此，更換電池后時間一長，故障就會重現。

解決方法：首先測試主板供電回路中的二極管是否斷路，濾波電容是否漏電，如果這兩個元器件出現問題，更換相同型號的二極管或電容即可，如果這兩個元器件正常，則可能是上述二極管與跳線間的電阻的阻值增大，最好找一個相同型號的主板測量此電阻的阻值，再更換一個阻值相同的電阻。

3. CMOS參數丟失，開機后提示“CMOSBatteryStateLow”，有時可以啟動，使用一段時間后死機。

故障分析：這種現象大多是CMOS供電不足引起的，造成供電不足的原因可能是電池沒電或CMOS電路中的電容漏電。

解決方法：更換電池，如果故障依舊，檢查電路中的電容是否漏電，如漏電則更換電容即可，如電容正常可檢查電池插座是否松動，或電路中的供電二極管或三極管損壞。

4. 每次開機后，系統時間不正確，重新設置后，下次開機，系統時間還是不正確，無法保存設置后的時間。

故障分析：此故障一般是由于實時時鐘電路中的晶振損壞造成。

解決方法：測啟實時時鐘電路中的晶振是否損壞，如損壞更換晶振即可，如果晶振正常，則可能是晶振旁邊的諧振電容損壞，更換電容后故陓排除。

5. 主板不能保存CMOS參數，懷疑電池沒電，于是關掉插座電源開關更換主板電池，更換后重新開機發現無法開機。

故障分析：更換電池前，電腦可以工作，只是無法保存CMOS參數;更換電池后電腦無法開機。由于更換電池時只是關掉插座電源開關進行橾作，這時開關關掉的只是交流電的零線，主機上仍通有微弱的電流，有可能在更換電池時造成主板CMOS電路中的元器件損壞，接著測量CMOS電路中的二極管、電容等元器件，發現這些元器件正常，而且電池有電，CMOS電路沒有工作。再測BIOS的AD線和PCI的AD線發現沒有電壓，說明南橋損壞。
