測量J103場效應管好壞的方法

J103的完整型號為2SJ103，該管是日本東芝公司生產的一款小功率P溝道結型場效應管，想測量其好壞，可以用數字萬用表的電阻檔及二極管檔來測量。

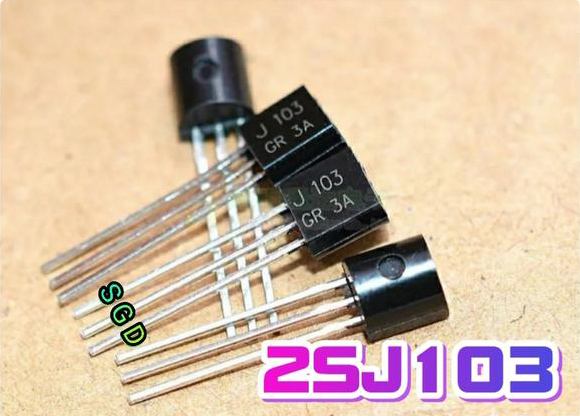

TO-92封裝的2SJ103結型場效應管。

2SJ103的耐壓值為50V，IDSS為-14mA（最大值），功率PD為300mW，RDS為270Ω（典型值）。其引腳排列如上圖所示。由于該管的噪聲較小，在電路中常作為音頻放大管或作為小電流的恒流源使用，一般很少損壞。若想測量該管的好壞，可以用數字萬用表來測量。

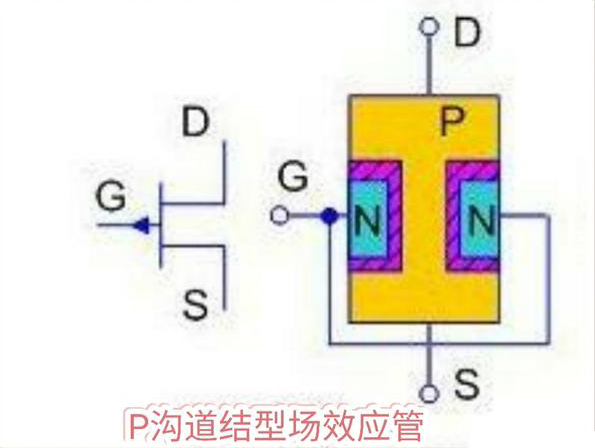

P溝道結型場效應管的電路符號及內部結構。

上圖為P溝道結型場效應管的電路符號及結構。對于結型場效應管來說，在其柵極（G極）懸空時，其漏極（D極）和源極（S極）之間存在著一個較小的電阻（一般在數百Ω量級），而柵源兩極與柵漏兩極相當于一個反偏的PN結，故用數字萬用表的電阻檔和二極管檔可以方便的測出管子的好壞。

測量時，先用萬用表電阻檔測量其漏源兩極之間的正反向電阻，對于好的管子，一般在200~300Ω左右，然后再用萬用表的二極管檔分別測量管子柵源及柵漏兩極之間的正反向壓降，若萬用表顯示的正向讀數是一個硅二極管的正向壓降，顯示的反向讀數為“1”，說明該管是好的。若測得某兩個引腳之間的讀數與上述讀數相差很大，則管子是壞的。
