超快恢復二極管與肖特基二極管區別以及哪個更好

在開關電源二次側的輸出整流電路中，一般選用反向恢復時比較短的整流二極管，常用的主要有快恢復二極管、超快恢復二極管、肖特基勢壘二極管。

其中，快恢復二極管是指反向恢復時間很短，一般小于SUs，迅速由導通狀態過渡到關斷狀態的PN結二極管。它在制造工藝上采用摻金措施，在結構上有的采用PN結型結構，有的采用改進的PIN結構，可獲得較高的開關速度和較低的正向壓降。它從性能上可分為“快恢復”和“超快恢復”兩個等級，前者的反向恢復時間為數百納秒或更長，后者則在100ns以下，大大提高了電源的效率。

超快恢復二極管是在快恢復二極管基礎上發展而成的，其反向恢復電荷進一步減小，反向恢復時間更短，trr可低至幾十納秒。

超快恢復二極管（簡稱FRED）是一種具有開關特性好、反向恢復時間超短的半導體二極管，常用來給高頻逆變裝置的開關器件作續流、吸收、箝位、隔離、輸出和輸入整流器，使開關器件的功能得到充分發揮。超快恢復二極管是用電設備高頻化（20khz以上）和高頻設備固態化發展不可或缺的重要器件。

而肖特基二極管是以金屬和半導體接觸形成的勢壘為基礎的二極管，簡稱SBD（Schottky Barrier Diode），具有正向壓降低（0.4-0.5V）、反向恢復時間很短（10-40納秒），而且反向漏電流較大，耐壓低，一般低于150V，多用于低電壓場合。

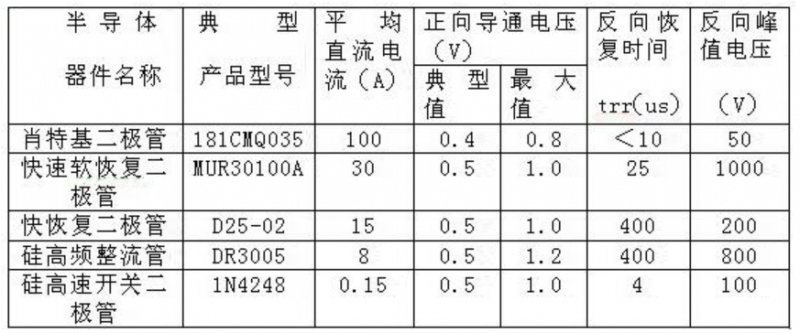

肖特基二極管、快恢復和超快恢復二極管性能參數對比
