超快恢復二極管模塊的應用在什么地方

超快恢復二極管模塊（FRED）類型MEO，MEE，MEA和MEK（圖1）是分立型DESEI向大電流的擴展，其特性不變。它可以用在所有MOSFET，IGBT或雙極性達林頓管電路中，工作頻率要高于1kHz。

如果要用幾個分立二極管井聯成小模塊，換用這些模塊可減小安裝時間和設備尺寸。一般FRED可用作大電流的IGBT或積極性達林頓管的續流二極管，或用作電源和焊接機的快速整流管。下面是一系列超快恢復二極管模塊（FRED）的應用。

A. 用作拖動和UPS系統中單相或三相逆變器的續流二極管，采用PWM控制，開關頻率高于1kHz（圖2）。

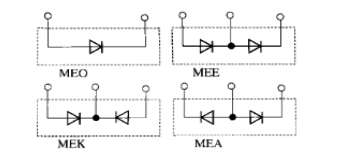

圖1 現有的超快恢復二極管模塊（FRED）的電路圖

圖2 MEE型或MEO型

B. 用作開關電源或伺服驅動的續流二極管

（a）使用MOSFET和肖特基阻斷二極管的對稱全僑電路（圖3（a））

（b）使用MOSFET的正激變換器和直流電機驅動的不對稱全橋圖（圖3（b））

圖3 用作開關電源或伺服驅動的續流二極管

C. 用作電源或焊接機的整流

全波整流電路（圖4（a））中，根據負載電流的大小，可選擇幾個MEO模塊并聯。

共陰極拓樸（圖4（b））中，根據負載電流的大小，可選擇幾個MEK模塊井聯。

共陽極拓樸（圖4（c））中，根據負載電流的大小，可選擇幾個MEA模塊并聯。

全橋整流電路（圖4（d））中，根據負載電流的大小，可選擇幾個MEE或MEO模塊并聯。

高壓輸出的全橋整流電路（圖4（e））中，可使用兩個MEE模塊串聯獲得高阻斷電壓。

所有的超快恢復二極管模塊（FRED）中連續直流電流IFAVM的數值是在散熱器溫度TS=65℃，結溫TVJM=125℃（溫差60℃）的條件下給出的。

如與別的產品比較，要確定兩個模塊的結芯與散熱器溫差相等，因為溫差決定可流過的正向電流。

而且。超快恢復二極管模塊（FRED）的電流定額和阻斷損耗都是在TVJ=125℃和占空比d=50%條件下的。

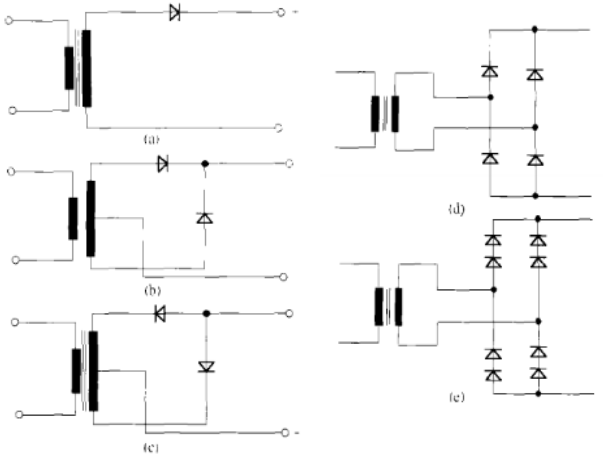

圖4 不同超快恢復二極管模塊（FRED）在電源中作為輸出整流器的例子
