三端穩壓電路是性價比最高的穩壓器件，尤以固定輸出三端穩壓器最為常見，其外形與三極管沒有明顯差別。在電路設計中，工程師最關心的四個穩壓器參數分別是封裝形式、輸出電壓（VO）、輸出電流（IO）和額定功率（PD）。

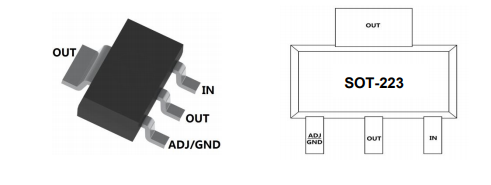

采用SOT-223封裝的三端穩壓電路

以下是目前應用中常見三端穩壓電路的特征參數：

78L06，78L06，SOT-23封裝，輸出電壓5.75~6.25V，輸出電流100mA，額定功率350mW；

78L08，78L08，SOT-23封裝，輸出電壓7.7~8.3V，輸出電流100mA，額定功率350mW；

78L09，78L09，SOT-23封裝，輸出電壓8.64~9.36V，輸出電流100mA，額定功率350mW；

78L12，78L12，SOT-23封裝，輸出電壓11.5~12.5V，輸出電流100mA，額定功率350mW；

79L05，79L05，SOT-23封裝，輸出電壓-4.8~-5.2V，輸出電流100mA，額定功率350mW；

79L06，79L06，SOT-23封裝，輸出電壓-5.75~-6.2V，輸出電流100mA，額定功率350mW；

79L08，79L08，SOT-23封裝，輸出電壓-7.7~-8.3V，輸出電流100mA，額定功率350mW；

79L09，79L09，SOT-23封裝，輸出電壓-8.64~-9.3V，輸出電流100mA，額定功率350mW；

79L12，79L12，SOT-23封裝，輸出電壓-11.5~-12V，輸出電流100mA，額定功率350mW；

TL431，431，TO-92封裝，輸出電壓2.45~2.55V，輸出電流100mA，額定功率770mW；

78L05，78L05，TO-92封裝，輸出電壓4.8~5.2V，輸出電流100mA，額定功率625mW；

78L06，78L06，TO-92封裝，輸出電壓5.75~6.25V，輸出電流100mA，額定功率625mW；

78L08，78L08，TO-92封裝，輸出電壓7.7~8.3V，輸出電流100mA，額定功率625mW；

78L09，78L09，TO-92封裝，輸出電壓8.64~9.36V，輸出電流100mA，額定功率625mW；

78L12，78L12，TO-92封裝，輸出電壓11.5~12.5V，輸出電流100mA，額定功率625mW；

78L15，78L15，TO-92封裝，輸出電壓14.4~15.6V，輸出電流100mA，額定功率625mW；

78L18，78L18，TO-92封裝，輸出電壓17.3~18.7V，輸出電流100mA，額定功率625mW；

79L05，79L05，TO-92封裝，輸出電壓-4.8~-5.2V，輸出電流100mA，額定功率625mW；

79L06，79L06，TO-92封裝，輸出電壓-5.75~-6.2V，輸出電流100mA，額定功率625mW；

79L08，79L08，TO-92封裝；

79L09，79L09，TO-92封裝，輸出電壓-8.64~-9.3V，輸出電流100mA，額定功率625mW；

79L12，79L12，TO-92封裝，輸出電壓-11.5~-12V，輸出電流100mA，額定功率625mW；

79L15，79L15，TO-92封裝，輸出電壓-14.4~-15V，輸出電流100mA，額定功率625mW；

1117-1.5，1117-1.5，SOT-89封裝，輸出電壓1.448~1.51V，輸出電流1000mA，額定功率500mW；

1117-1.8，1117-1.8，SOT-89封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；

1117-2.5，1117-2.5，SOT-89封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；

1117-3.3，1117-3.3，SOT-89封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；

1117-5，1117-5，SOT-89封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；

1117-ADJ，1117-ADJ，SOT-89封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；

1117-1.5，1117-1.5，SOT-223封裝，輸出電壓1.485~1.51V，輸出電流1000mA，額定功率500mW；

1117-1.8，1117-1.8，SOT-223封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；

1117-2.5，1117-2.5，SOT-223封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；

1117-3.3，1117-3.3，SOT-223封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；

1117-5，1117-5，SOT-223封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；

1117-ADJ，1117-ADJ，SOT-223封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；

1117-1.5，1117-1.5，TO-220封裝，輸出電壓1.485~1.51V，輸出電流1000mA，額定功率500mW；

1117-1.8，1117-1.8，TO-220封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；

1117-2.5，1117-2.5，TO-220封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；

1117-3.3，1117-3.3，TO-220封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；

1117-5，1117-5，TO-220封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；

1117-ADJ，1117-ADJ，TO-220封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；

7805，7805，TO-220封裝，輸出電壓4.8~5.2V，輸出電流1500mA，額定功率2000mW；

7806，7806，TO-220封裝，輸出電壓5.75~6.25V，輸出電流1500mA，額定功率2000mW；

7808，7808，TO-220封裝，輸出電壓7.7~8.3V，輸出電流1500mA，額定功率2000mW；

7809，7809，TO-220封裝，輸出電壓8.64~9.36V，輸出電流1500mA，額定功率2000mW；

7812，7812，TO-220封裝，輸出電壓11.5~12.5V，輸出電流1500mA，額定功率2000mW；

7815，7815，TO-220封裝，輸出電壓14.4~15.6V，輸出電流1500mA，額定功率2000mW；

7818，7818，TO-220封裝，輸出電壓17.3~18.7V，輸出電流1500mA，額定功率2000mW；

78M05，78M05，TO-220封裝，輸出電壓4.8~5.2V，輸出電流500mA，額定功率2000mW；

78M06，78M06，TO-220封裝，輸出電壓5.57~6.25V，輸出電流500mA，額定功率2000mW；

78M08，78M08，TO-220封裝，輸出電壓7.7~8.3V，輸出電流500mA，額定功率2000mW；

78M09，78M09，TO-220封裝，輸出電壓8.65~9.35V，輸出電流500mA，額定功率2000mW；

78M12，78M12，TO-220封裝，輸出電壓11.5~12.5V，輸出電流500mA，額定功率2000mW；

7905，7905，TO-220封裝，輸出電壓-4.8~-5.2V，輸出電流1500mA，額定功率2000mW；

7906，7906，TO-220封裝，輸出電壓-5.75~-6.2V，輸出電流1500mA，額定功率2000mW；

7908，7908，TO-220封裝，輸出電壓-7.7~-8.3V，輸出電流1500mA，額定功率2000mW；

7909，7909，TO-220封裝，輸出電壓-8.64~-9.3V，輸出電流1500mA，額定功率2000mW；

7912，7912，TO-220封裝，輸出電壓-11.5~-12V，輸出電流1500mA，額定功率2000mW；

7915，7915，TO-220封裝，輸出電壓-14.4~-15V，輸出電流1500mA，額定功率2000mW；

1117-1.5，1117-1.5，TO-252封裝，輸出電壓1.485~1.51V；

1117-1.8，1117-1.8，TO-252封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；

1117-2.5，1117-2.5，TO-252封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；

1117-3.3，1117-3.3，TO-252封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；

1117-5，1117-5，TO-252封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；

1117-ADJ，1117-ADJ，TO-252封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；

1117-1.5，1117-1.5，TO-263封裝，輸出電壓1.485~1.51V，輸出電流1000mA，額定功率500mW；

1117-1.8，1117-1.8，TO-263封裝，輸出電壓1.782~1.81V，輸出電流1000mA，額定功率500mW；

1117-2.5，1117-2.5，TO-263封裝，輸出電壓2.475~2.52V，輸出電流1000mA，額定功率500mW；

1117-3.3，1117-3.3，TO-263封裝，輸出電壓3.267~3.33V，輸出電流1000mA，額定功率500mW；

1117-5，1117-5，TO-263封裝，輸出電壓4.950~5.05V，輸出電流1000mA，額定功率500mW；

1117-ADJ，1117-ADJ，TO-263封裝，輸出電壓1.233~1.26V，輸出電流1000mA，額定功率500mW；

TL431，431，SOT-89封裝，輸出電壓2.45~2.55V，輸出電流100mA，額定功率500mW；

TL431，431，SOT-23封裝，輸出電壓2.45~2.55V，輸出電流10mA，額定功率350mW；

78L05，78L05，SOT-89封裝，輸出電壓4.8~5.2V，輸出電流100mA，額定功率500mW；

78L05，78L05_，SOT23，SOT-23封裝，輸出電壓4.8~5.2V，輸出電流100mA，額定功率350mW；

78L06，78L06，SOT-89封裝，輸出電壓5.75~6.25V，輸出電流100mA，額定功率500mW；

78L08，78L08，SOT-89封裝，輸出電壓7.7~8.3V，輸出電流100mA，額定功率500mW；

78L09，78L09，SOT-89封裝，輸出電壓8.64~9.36V，輸出電流100mA，額定功率500mW；

78L12，78L12，SOT-89封裝，輸出電壓11.5~12.5V，輸出電流100mA，額定功率500mW；

78L15，78L15，SOT-89封裝，輸出電壓14.4~15.6V，輸出電流100mA，額定功率500mW；

78L18，78L18，SOT-89封裝，輸出電壓17.3~18.7V，輸出電流100mA，額定功率500mW；

78M05，78M05，TO-252封裝，輸出電壓5.57~6.25V，輸出電流500mA，額定功率1250mW；

78M06，78M06，TO-252封裝，輸出電壓5.57~6.25V，輸出電流500mA，額定功率1250mW；

78M08，78M08，TO-252封裝，輸出電壓7.7~8.3V，輸出電流500mA，額定功率1250mW；

78M09，78M09，TO-252封裝，輸出電壓8.65~9.35V，輸出電流500mA，額定功率1250mW；

79L05，79L05，SOT-89封裝，輸出電壓-4.8~-5.2V，輸出電流100mA，額定功率500mW；

79L06，79L06，SOT-89封裝，輸出電壓-5.75~-6.2V，輸出電流100mA，額定功率500mW；

79L08，79L08，SOT-89封裝，輸出電壓-7.7~-8.3V，輸出電流100mA，額定功率500mW；

79L09，79L09，SOT-89封裝，輸出電壓-8.64~-9.3V，輸出電流100mA，額定功率500mW；

79L12，79L12，SOT-89封裝，輸出電壓-11.5~-12V，輸出電流100mA，額定功率500mW；

79L15，79L15，SOT-89封裝，輸出電壓-14.4~-15.V，輸出電流100mA，額定功率500mW。
