常見電阻器快速識別的方法

電阻器是什么？它是一個限流元件，我們幾乎在每一個項目中都需要用到電阻，電阻對于項目的重要是不可缺的，如何快速識別電阻器是我們加快項目進度的重要一步。

一般電阻接在電路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。

一.允許誤差

電阻器上所標的阻值稱為標稱阻值。電阻器的實際阻值和標稱阻值之差除以標稱阻值所得到的百分數為電阻器的允許誤差。誤差越小的電阻器，其標稱值規格越多。

二.標志方法

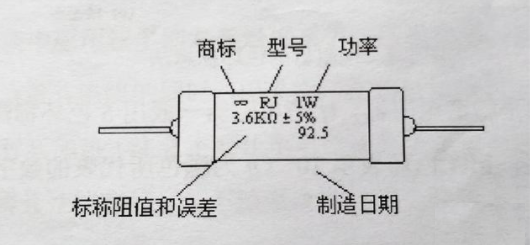

1.直接標志法。將電阻器的阻值和誤差等級直接用數字印在電阻器上。對小于1000的阻值只標出數值，不標單位；對K，M只標注K,M；精度等級標Ⅰ級或Ⅱ級，Ⅲ級不表明。

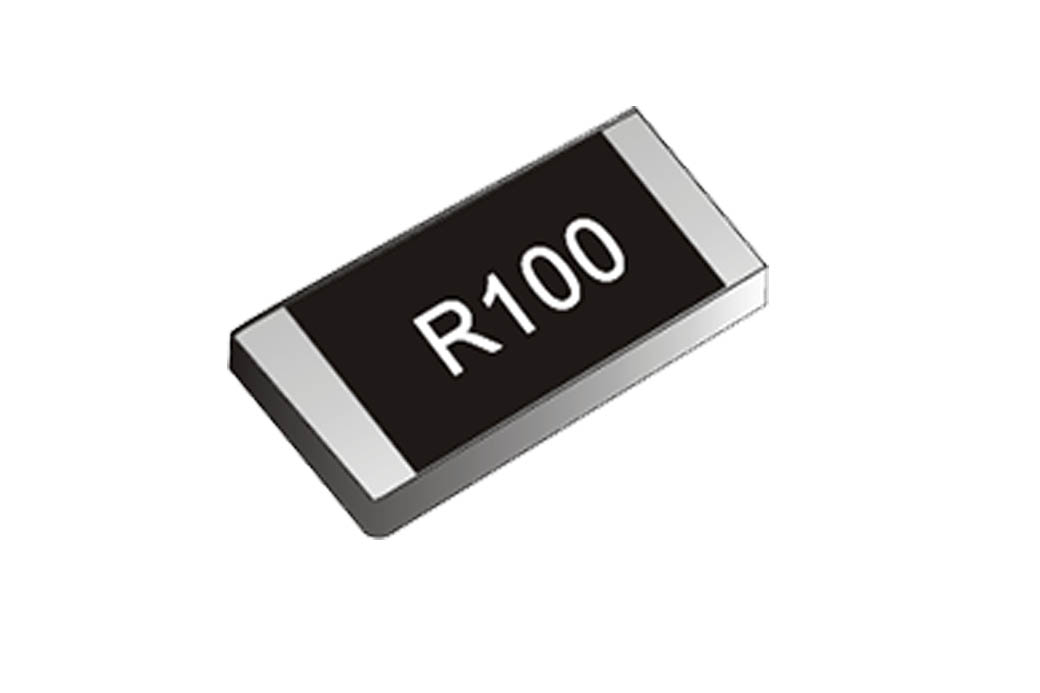

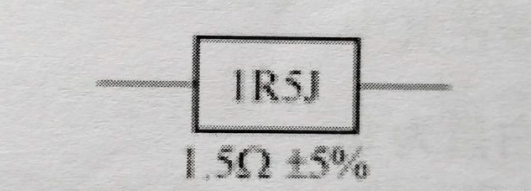

2.文字符號法。將需要標注的主要參數與技術指標用文字和數字符號有規律地標注在產品表面上，如歐姆用表示，千歐用K表示，兆歐用M表示，吉歐用G表示，太歐用T表示。

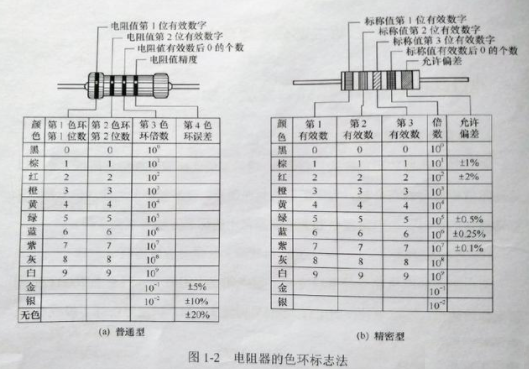

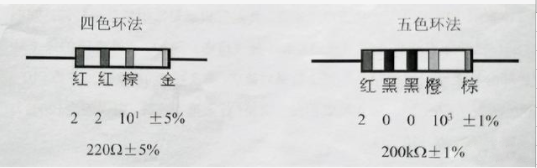

3.色標標志法。對于體積很小的電阻和一些合成電阻器，其阻值和誤差常用色環來標注，如下圖所示。色環標志法有4環（普通）和5環（精密）兩種。4環電阻的第一環和第二環分別表示電阻的第1位和第2位有效數字，第3環表示10的乘方數，第4環表示允許誤差（若無第四環色，則誤差為±20%）。色環電阻器的單位一律為。

現在普遍使用的是精密電阻器，精密電阻器一般用5色環標注，它用前3色環表示3位有效數字，第4色環表示10的n次方（n為顏色所代表的數字），第5色環表示阻值的允許誤差。

色環代表的數值順口溜：

1棕2紅3為橙，4黃5綠在其中，6藍7紫隨后到，8灰9白黑為0，尾環金銀為誤差，數字應為5、10。
