傳感器的基礎知識-電感式傳感器

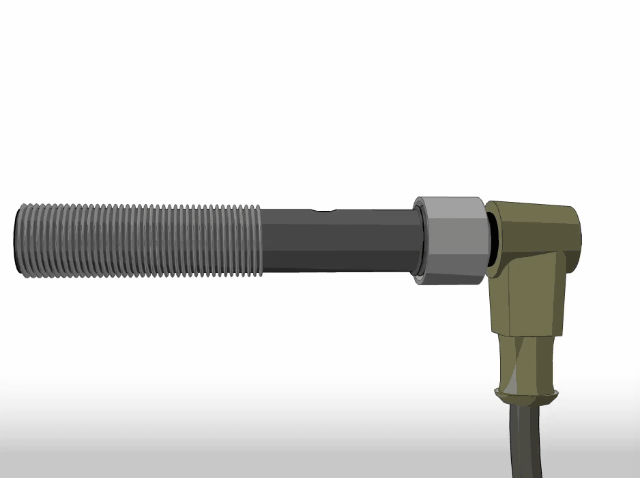

什么是電感式傳感器

電感式傳感器是利用線圈自感或互感系數的變化來實現非電量電測的一種裝置。利用電感式傳感器，能對位移、壓力、振動、應變、流量等參數進行測量。

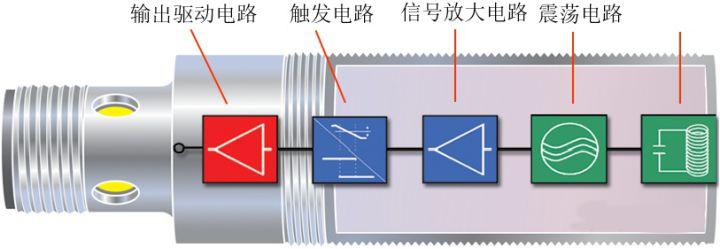

電感式傳感器的組成和各部分功能

電感線圈–電感線圈繞著一個鐵芯在傳感器感應面產生一個磁場。

震蕩電路–使傳感器產生工作頻率的線路板。

信號放大器–增強觸發比較電路的信號。

觸發電路–通過分析振幅和頻率來檢測傳感器的開關狀態。

輸出驅動–對于 CNC, PLC 等，把輸出層可用的電源信號放大

電感式傳感器的工作原理

傳感器供電時, 電感線圈產生一個電磁場，并且發散在傳感器的感應面。

當一個金屬標靶進入感應區時, 一個渦流通過電磁場感應到此物體。

當渦流增大時 (金屬靠得更近), 它從電磁場帶走電能，以此減小振幅。

這種振幅的減小被觸發電路所探測，并輸出一個開關信號。

電感式傳感器按電氣類型可分為：

齊平安裝/非齊平安裝

AC/DC

常開/常閉

二線制 - 有極性/無極性

三線制 - PNP/NPN

電感式傳感器按外型類型可分為：

圓柱式

方形

環形

全金屬外殼

電感式傳感器按特殊功能可分為：

防焊

抗高磁

全金屬檢測

耐高壓

耐高溫

自診斷
