純電阻電路與非純電阻電路的區別

純電阻電路就是在通電的狀態下，只發熱的電路，即通電狀態下電能全部轉化為電路電阻的內能，不對外

做功。例如：電燈，電烙鐵，熨斗，等等，他們只是發熱。它們都是純電阻電路。

非純電阻電路像電動機，電風扇等，除了發熱以外，還對外做功，所以這些是非純電阻電路。非純電阻電

路中電能一部分轉化為電阻的內能，一部分轉化為其他形式的能，如電動機，電扇等，一部分電能就要轉

化為機械能。

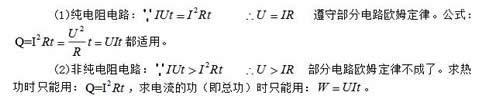

①在純電阻電路（如白熾燈、電爐、電飯鍋、電烙鐵、電熱毯、電熨斗、轉子被卡住的電動機等電路）中

，電功等于電熱，即

②在非純電阻電路（含有電動機、電風扇、電冰箱、電磁爐等）中消耗的電能除轉化成內能外，還有一部

分轉化成機械能（如電動機），此時：

在非純電阻電路中，U²t/R既不能表示電功，也不能表示電熱，因?yàn)闅W姆定律不再成立。

（2）電功率與熱功率

①在純電阻電路中，電功率等于熱功率，即

②在非純電阻電路中，電功率包含熱功率，P＝UI為電功率，10為熱功率，有P＞P′，P′=I²R；

特別提醒：

不要認為有電動機的電路一定是非純電阻電路，當電動機不轉動時，仍為純電阻電路，歐姆定律仍適用，

電能全部轉化為內能。只有在電動機轉動時為非純電阻電路，U》IR，歐姆定律不再適用，大部分電能轉化

為機械能。

含電動機的電路部分必須利用能量守恒求解，對于電動機必須注意公式要運用的正確。純電阻電路部分的

一些公式的變形都不能使用，所以要求正常工作功率，必須求出電動機兩端電壓和工作電流（P＝UI）；要

求電動機消耗的電熱功率，必須求出電動機的工作電流和線圈電阻。

純電阻電路和非純電阻電路的區別

電能完全轉化為內能的電路是純電阻電路；否則就是非純電阻電路。

一、從元器件角度識別

日常生活中的電熱毯、電烙鐵、白熾燈、電爐子、電飯鍋、電熨斗、轉子被卡住的

電動機等元器件都屬于純電阻，含這些元件的電路稱純電阻電路。電動機、電風扇、電吹風、電冰箱、電

視機、電解槽、電腦、電磁爐、蓄電池（充電）等元器件在工作時都屬于非純電阻，含這些元件的電路稱

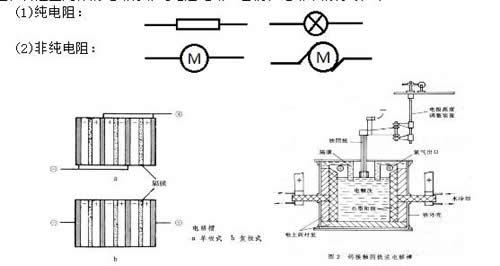

非純電阻電路。它們?cè)陔娐分械姆?hào)如下：

二、從能量轉化角度識別

（1）純電阻電路：電能全部轉化為內能

（2）非純電阻電路：電能轉化為內能和其它形式能。其中：內能應只占少部分。 對于含電動機的電路，

其它形式能為機械能；對于含電解槽的電路，其它形式能為化學能。

三、從歐姆定律角度識別

純電阻電路和非純電阻電路的公式

用于純電阻電路和非純電阻電路的公式分別有哪些？

不包含電阻的公式在純電阻和非純電阻電路中都適用。如P=UI，W=UIt。 包含電阻的公式只適用在純電阻

電路中。如P=I2R，W=I2Rt，R=U÷I， R=UU÷P，Q=IIRt。 W=UIt ，W=Pt，P＝W/t 適用于純電阻電路和非

純電阻電路。

純電阻電路：U=IR W=UIt=Q=I2Rt=U2/Rt P電=P熱=UI=I2R=U2/R 電能全部轉化成熱能。

非純電阻電路：U＜IR W=UIt Q=I2Rt P電=UI P熱=I2R P電=P熱+P其（電能轉化成熱能和其他形式的能量）
