變?nèi)荻O管如何測量與測量方法

變?nèi)荻O管原理

變?nèi)荻O管也稱為壓控變?nèi)萜鳎歉鶕?jù)所提供的電壓變化而改變結電容的半導體。也就是說，作為可變電容器，可以被應用于FM調諧器及TV調諧器等諧振電路和FM調制電路中。

其實我們可以把它看成一個PN結，我們想，如果在PN結上加一個反向電壓V（變?nèi)荻O管是反向來用的），則N型半導體內的電子被引向正極，P型半導體內的空穴被引向負極，然后形成既沒有電子也沒有空穴的耗盡層，該耗盡層的寬度我們設為d，隨著反向電壓V的變化而變化。如此一來，反向電壓V增大，則耗盡層d變寬，二極管的電容量C就減少（根據C=kS/d），而耗盡層寬d變窄，二極管的電容量變變大。反向電壓V的改變引起耗盡層的變化，從而改變了壓控變?nèi)萜鞯慕Y(jié)容量C。達到了目的

變?nèi)荻O管的作用變?nèi)荻O管是利用PN結之間電容可變的原理制成的半導體器件，在高頻調諧、通信等電路中作可變電容器使用。

變?nèi)荻O管屬于反偏壓二極管，改變其PN結上的反向偏壓，即可改變PN結電容量。反向偏壓越高，結電容則越少，反向偏壓與結電容之間的關系是非線性的。

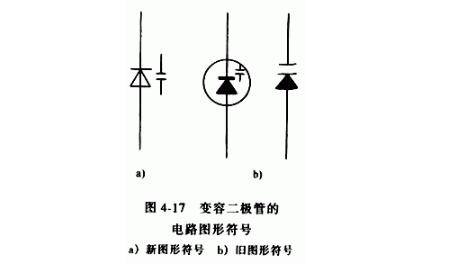

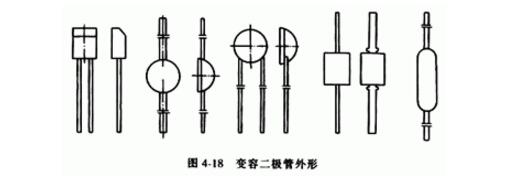

變?nèi)荻O管有玻璃外殼封裝（玻封）、塑料封裝（塑封）、金屬外殼封裝（金封）和無引線表面封裝等多種封裝形式、如圖4-18所示。通常，中小功率的變?nèi)荻O管采用玻封、塑封或表面封裝，而功率較大的變?nèi)荻O管多采用金封。常用變?nèi)荻O管參數。

變?nèi)荻O管如何測量

1、用指針式萬用表檢測方法

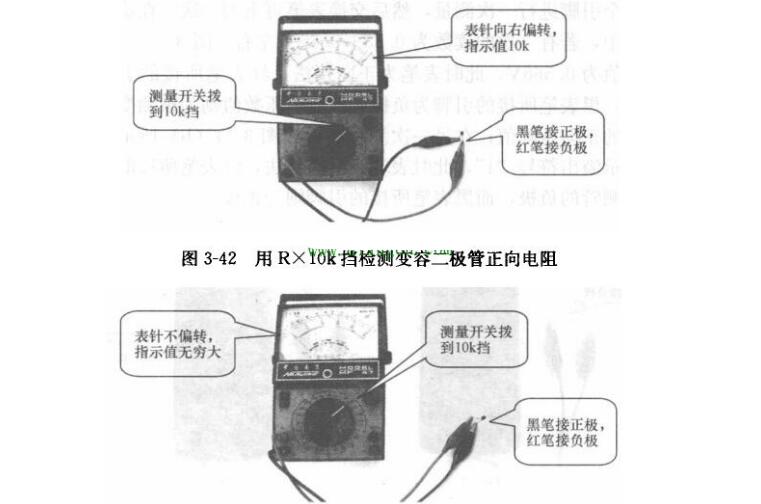

檢測方法如下圖所示。將萬用表的測量開關置于Rxok擋，黑表筆接被測變?nèi)荻O管的正極，紅表筆接負極，所得阻值應為幾千歐至200k9此值為被測管的正向電阻，且隨管子型號不同而異）。調換表筆測量管子的反向電阻，其阻值應為c∞，若指針略有偏轉，說明管子反向漏電或已經損壞。如果測得的正、反向電阻值均為0或∞，則說明被測管已擊穿或已開路損壞。

經驗證明，不同型號的變?nèi)荻O管，其正向電阻值的離散性是很大的。如2cC2型變?nèi)荻O管的正向電阻有180k2本例值為ok2。外，對于某些正向電阻比較小的變?nèi)荻O管，也可以使用Rxk擋進行檢測。但在測試實踐中發現，有些型號的變?nèi)荻O管，用Rxk擋檢測時，無論是正向測量，還是反向測量，所得電阻值均為無窮大（指針不擺動）。遇到這種情況，不要輕易判定被測管是壞管，應該使用Rx10k擋進行必要的復測，然后再做出相應的結論。

2、用數字式萬用表檢測

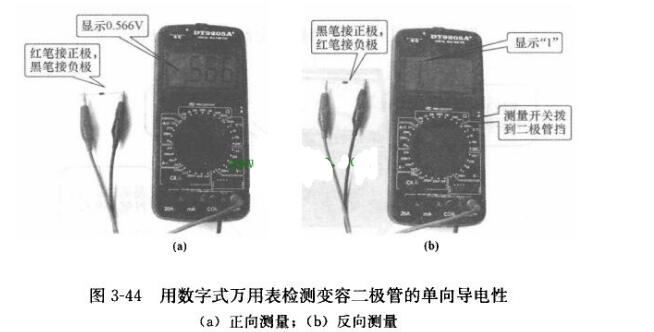

（1）利用數字式萬用表的二極管擋可以檢測變?nèi)輄極管PN結的單向?qū)щ娦裕M(jìn)而判斷其好壞。檢測方法如圖3-44所示。將數字式萬用表撥至二極管擋，先將紅、黑表筆分別任意接被測管兩個引腳進行次測量，然后交換表筆再重測次。在這兩次測量中，若有一次的讀數為0.58~0.65V左右，圖3-44（a所顯示值為0.566V此時表筆為正向接法，紅表筆所接的引腳是正極，黑表筆所接的引腳為負極，所得電壓數值則為被測變?nèi)荻O管的正向壓降值;在另一次測量中，如圖3-44（6）所示，儀表顯示溢出符號1”，此時表筆為反向接法，紅表筆所接的引腳是被測管的負極，而黑表筆所接的引腳則為正極。

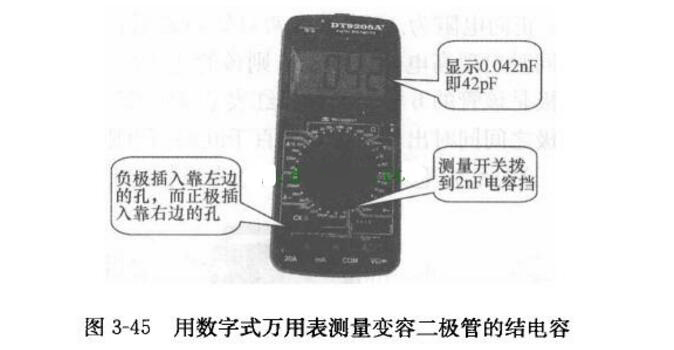

（2）利用數字式萬用表的電容擋可以測量變?nèi)菀粯O管結電容。檢測方法如圖3-45所示。首先關掉電源，將數字式萬用表撥至電容擋，把被測變?nèi)輄極管的負極插入靠左邊的孔，而正極插入靠右邊的孔，以保證施加反向偏壓。然后打開電源，觀察萬用表出現的數字應從某一值迅速減少，最后穩定在某值上，此值就是被測變?nèi)菥w二極管的結電容量。如果顯示溢出符號“1″，則說明PN結內部短路，如果顯示000″，則說明管子已開路。

需要指出的是，在測量結電容前，應將變?nèi)輄極管短路放電，然后打開電源，否則觀察不到上述充電過程。此外，變?nèi)輄極管的標稱結電容量還與環境濕度有關，最好在25°c室濕下檢測。
