變頻器驅動電路及CPU板的靜態檢修

對于變頻器維修者來說變頻器驅動電路及CPU板的靜態檢修是一件不難的事情，那么怎樣將不難的事情做得更有效率呢？下面為大家分享變頻器維修的心得。

01

負壓穩壓管的靜態測量

當模塊損壞時，其驅動的負壓穩壓管很容易損壞，反之亦然。即圖 1 中的ZD2~ZD5(5.1V)。其檢測方法和測普通二極管的方法相同。

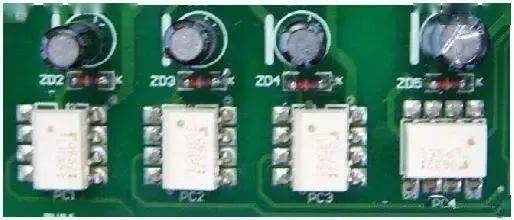

圖1 變頻器驅動電路

02

驅動光藕的靜態在線測量

KVFC+415GR 變頻器的模塊驅動所用光藕有兩種型號：TLP351 和 HCPL3120，兩者 可以互相代換。用萬用表靜態測量可以大概判斷其好壞，在路測量的結果參考表 7.3.2。TLP351 和 HCPL3120 的結構如圖 2 所示：

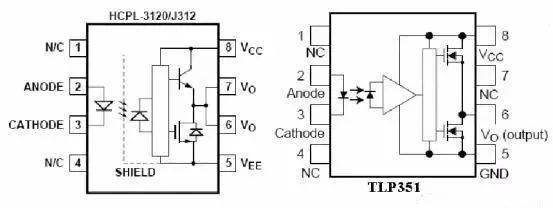

圖2 變頻器驅動光耦

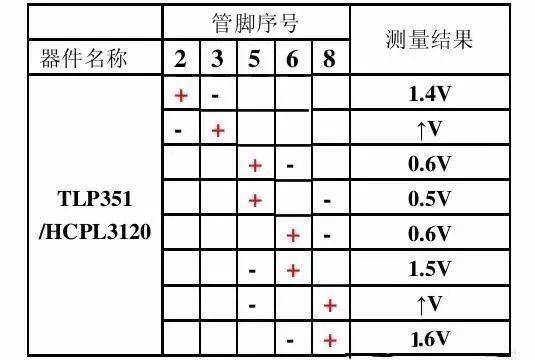

變頻器驅動光耦靜態在路測量結果參考表

03

CPU 板的靜態檢修

為避免當 CPU 板損壞時，接上 CPU 板后將電源短路，在加上 CPU 板前要對 CPU 板各電源輸出端子正負極之間的阻抗進行測量。圖3 給出了 CPU 板正常時各電源正負極之間的阻抗參考數值。（表中數據用數字萬用表電阻檔測量。）

圖3

變頻器CPU板各電源正負極間的阻抗（只要與表中的數據差距不大就可以）

溫馨提示：+3.3V 的測量在 CPU 板的+3.3V 檢測點上，+5V、-15V、+15V 在插座 CN21

上測量,+10V 和+24V 可以直接在 CPU 板端子臺上測量。如圖 4所示

圖4 變頻器CPU板各部分及插座信號名稱

更換完以上靜態檢修過程中的元器件后，即進行動態檢修。
