在電源管理和電子電路設計中，升壓（BOOST）與降壓（BUCK）電路廣泛應用于直流電壓轉換。而在調壓過程中，PWM（脈沖寬度調制）調壓和模擬調壓是兩種主要的方法。它們各具優勢，適用于不同的應用場景。

一、PWM調壓與模擬調壓的基本概念

1. PWM調壓：通過改變PWM信號的占空比來控制輸出電壓。開關管在高頻率下切換，使電感、電容濾波后得到穩定的直流電壓。這種方式主要依靠占空比調節，而非直接改變電流大小。

2. 模擬調壓：通過調整反饋回路中的模擬信號來控制輸出電壓。通常采用線性調整方式，如可變電阻、電流源控制等，直接影響電壓分配和反饋系統。

二、BOOST與BUCK電路簡介

1. BOOST電路（升壓轉換器）：輸入電壓低于輸出電壓，通常用于電池供電設備、LED驅動等場景。

2. BUCK電路（降壓轉換器）：輸入電壓高于輸出電壓，是最常見的降壓方式，廣泛用于開關電源、DC-DC轉換器等。

三、PWM調壓在BOOST和BUCK電路中的應用

PWM調壓在升壓和降壓電路中均采用高頻開關方式，其主要特點如下：

1. 工作原理：

- PWM調壓通過高速MOSFET開關的導通和關斷，利用電感和電容進行能量存儲和釋放，以控制輸出電壓。

- 例如，在BUCK電路中，MOSFET導通時，電感儲能，MOSFET關斷時，電感釋放能量，從而輸出一個穩定的電壓。

2. 優點：

- 高效能：由于MOSFET處于開關狀態，損耗低，整體效率通常可達90%以上。

- 高功率密度：適用于大電流、大功率應用，如電動車、電源適配器等。

- 易于控制：可通過MCU或專用IC調節PWM占空比，實現精準調壓。

3. 缺點：

- 復雜性較高：電路設計需要考慮濾波、EMI抑制等問題，尤其是高頻噪聲的影響。

- 輸出紋波：由于PWM信號是脈沖式的，輸出電壓通常存在一定的紋波，需要額外的濾波電路優化。

四、模擬調壓在BOOST和BUCK電路中的應用

模擬調壓通常依賴于線性調整元件（如MOSFET或可調穩壓器）來控制輸出電壓。其特點如下：

1. 工作原理：

通過改變反饋網絡的電阻、電容或基準電壓，實現電壓的平滑調整。例如，在BUCK電路中，可變電阻控制MOSFET的柵極電壓，從而影響輸出電壓的變化。

2. 優點：

- 輸出穩定：模擬調壓通常不會產生高頻噪聲，輸出電壓紋波較低。

- 易于實現：設計簡單，不需要額外的高頻開關元件，僅需調整反饋電路即可。

3. 缺點：

- 能量損耗較大：由于采用線性調節模式，部分電能直接轉化為熱量，導致整體效率下降，尤其是在高功率應用場景下，通常難以超過70%。

- 散熱問題：調整過程中部分能量轉換為熱量，可能需要額外的散熱措施。

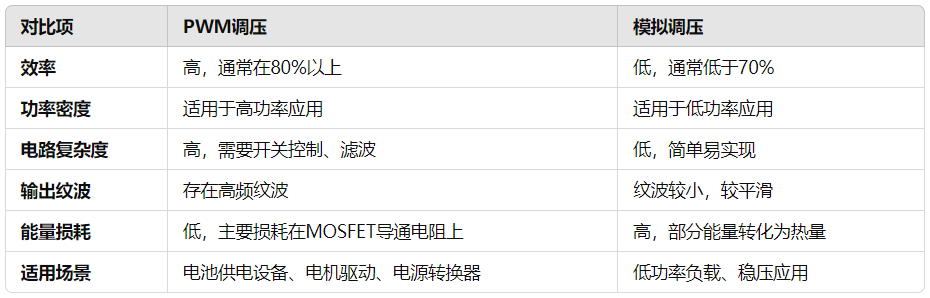

五、PWM調壓與模擬調壓的對比

六、選擇哪種調壓方式？

1. 優先選擇PWM調壓：如果功率要求較高、效率要求嚴格，如電動汽車、電池供電設備等，PWM調壓是更好的選擇。

2. 考慮模擬調壓：當系統要求低噪聲、穩定性高，且功耗要求不苛刻，如傳感器供電、音頻設備時，模擬調壓可能更合適。

結論

BOOST與BUCK電路是電源管理中最常見的直流變換方式，而PWM調壓和模擬調壓各有優劣。PWM調壓適用于高效能、大功率應用，而模擬調壓則更加穩定、低噪聲，適用于對電壓波動敏感的電路。在實際應用中，應根據具體需求權衡兩者的優缺點，合理選擇合適的調壓方式，以優化電路性能和整體效率。
