步進電機驅動器ULN2003的應用知識

單片機它是一種集成電路芯片，有4位的單片機、8位的單片機，也有32位的，我們以前經常看見的是8位的C51類型的單片機，這種我們很多人都很熟悉，它的驅動能力有限，一般大一點的負載要加三極管驅動或者三極管配合其他開關管控制負載，但是驅動步進電機的話一般需要專門的驅動芯片，如果步進電機功率非常小的話可以用驅動能力大一點的主IC驅動，但是步進電機一般功率不是很小，它的驅動一般使用專門的驅動器來驅動步進電機，因為步進電機的驅動不僅涉及到控制部分，同時還有功率驅動部分，最重要的還是電機保護電路，這也是為了電機以及整機可靠性涉及考慮。

步進電機應用領域

我們日常生活當中經常發現步進電機，例如空調掃風、打印機應用、機器人行走等，它的驅動必須有驅動信號才可以運轉，而且增驅動信號是脈沖信號，步進，顧名思義就是要一步一步的走，如果沒有脈沖，步進電機就會不運轉，它運轉的速度與脈沖的頻率成正比關系。

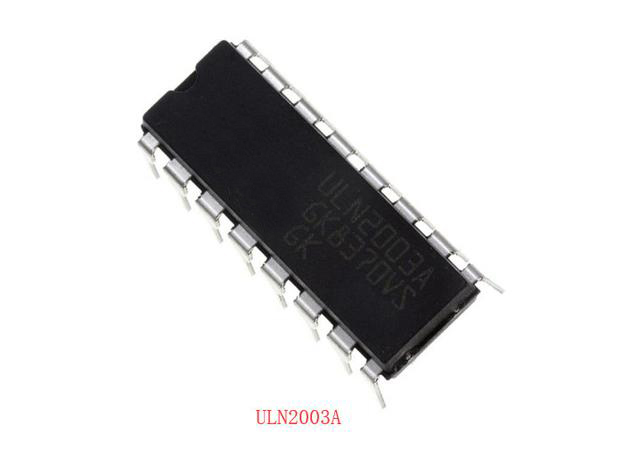

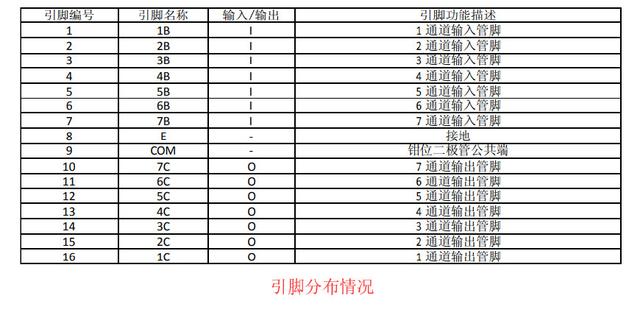

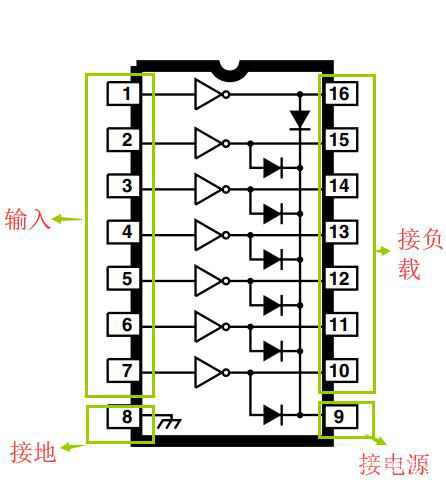

下面介紹一種驅動步進電機的驅動器ULN2003A，它是一種新型的七路高耐壓、大電流達林頓晶體管驅動IC，在繼電器驅動、顯示驅動、電磁閥驅動、伺服電機以及步進電機驅動電路當中都會用到，ULN2003常見的封裝有DIP-16、SOP-16、TSSOP-16三種，而ULN2003A我們經常看到的是DIP-16或者SOP-16的。它有16個引腳，1到7是輸入引腳，10到16是輸出引腳，8號引腳是接地端，9號引腳是鉗位二極管公共端。

ULN2003A特點

①ULN2003A 內部包含七個獨立的達林頓管驅動單路，單個達林頓管集電極可 輸出 500mA 電流；

②電路內部有續流二極管，可用于驅動繼電器、 步進電機等電感性負載。

③每一路達林頓管串聯一個 2.7K 的基極電阻，在5V的工作電壓下可直接與 TTL/CMOS 電路連接，輸入兼容 TTL/CMOS 邏輯信號；

④耐高壓，VCE最高達到50V；

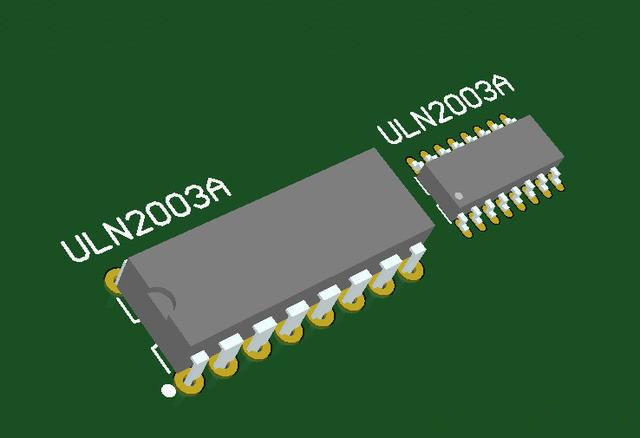

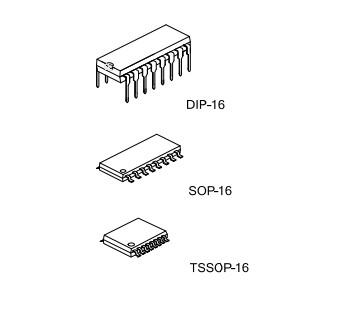

如下圖是全部的封裝

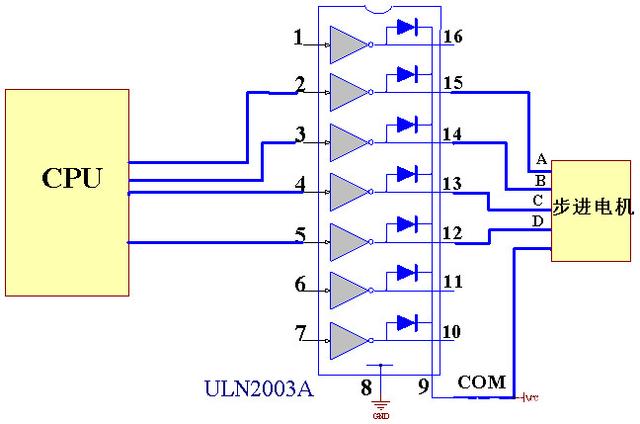

ULN2003A驅動步進電機原理圖

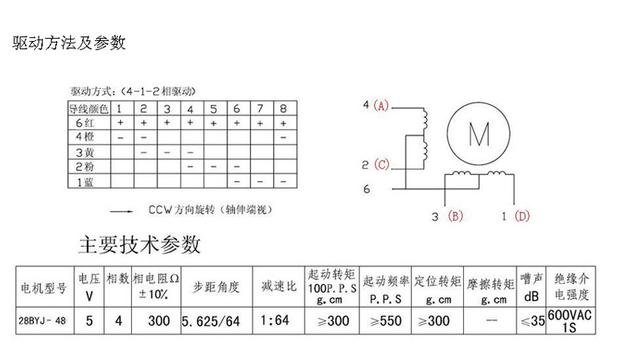

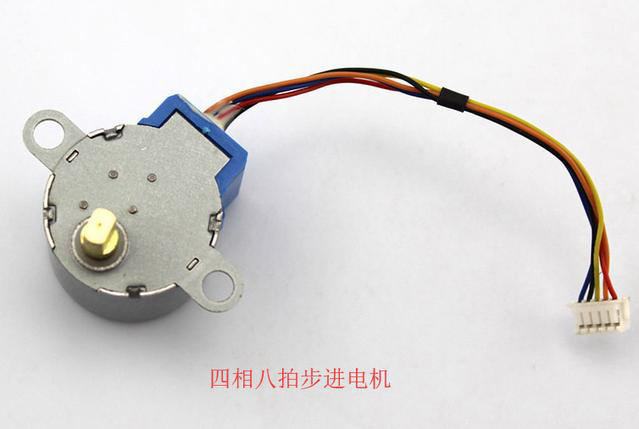

以四相八拍步進電機為例，該步進電機為四相步進電機，采用直流電源供電，只要對步進電機的各相繞組按合適的時序通電，就能使步進電機步進轉動，四相八拍運行方式即 A-AB-B-BC-C-CD-D-DA-A，下面是具體參數

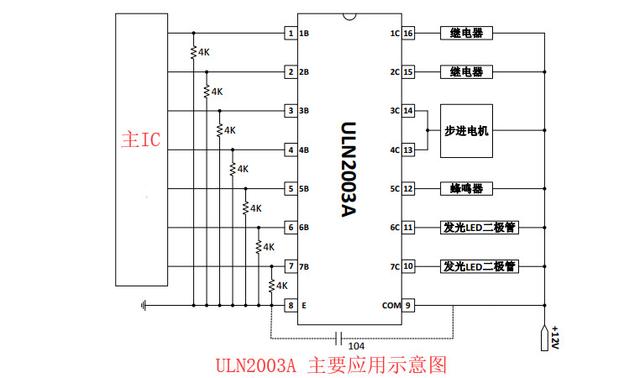

除了在步進電機方面應用，還有繼電器、蜂鳴器等驅動。
