半導體三極管的知識簡介(5)

三極管知識簡介（5）

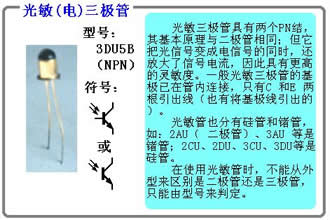

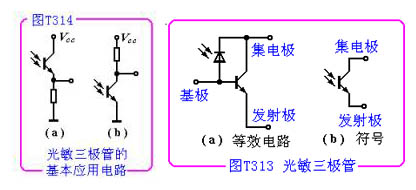

光敏三極管在原理上類似于晶體管，只是它的集電結為光敏二極管結構。它的等效電路見圖T313。由于基極電流可由光敏二極管提供，故一般沒有基極外引線(有基極外引線的產品便于調整靜態工作點)。

如在光敏三極管集電極c和發射極e之間加電壓，使集電結反偏，則在無光照時，c、e 間只有漏電流ICEO，稱為暗電流，大小約為0.3 μA。有光照時將產生光電流IB，同時IB被“放大”形成集電極電流IC，大小在幾百微安到幾毫安之間。

光敏三極管的輸出特性和晶體管類似，只是用入射光的照度來代替晶體管輸出特性曲線中的IB。光敏三極管制成達林頓形式時，可獲得很大的輸出電流而能直接驅動某些繼電器。

光敏三極管的缺點是響應速度(約5 ～ 10μs)比光敏二極管(幾百毫微秒)慢，轉換線性差，在低照度或高照度時，光電流放大系數  值變小。

使用光敏三極管時，除了管子實際運行時的電參數不能超限外，還應考慮入射光的強度是否恰當，其光譜范圍是否合適。過強的入射光將使管芯的溫度上升，影響工作的穩定性，不合光譜的入射光，將得不到所希望的光電流。例如：硅光敏三極管的光譜響應范圍為0.4 ～ 1.1 μm波長的光波，若用熒光燈作光源，結果就很不理想。

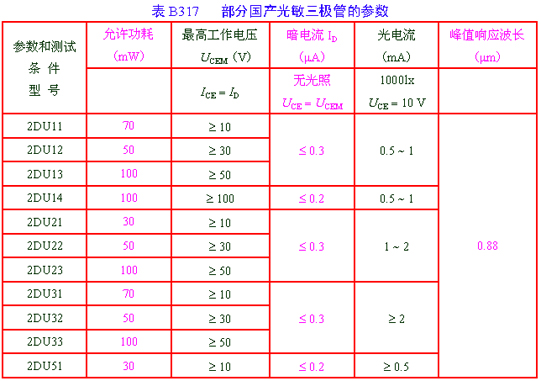

另外，在實際選用光敏三極管時，應注意按參數要求選擇管型。如要求靈敏度高，可選用達林頓型光敏三極管；如要求響應時間快，對溫度敏感性小，就不選用光敏三極管而選用光敏二極管。探測暗光一定要選擇暗電流小的管子，同時可考慮有基極引出線的光敏三極管，通過偏置取得合適的工作點，提高光電流的放大系數。例如，探測10-3勒克斯的弱光，光敏三極管的暗電流必須小于0.1 nA。光敏三極管的基本應用電路見圖T314，幾種國產光敏三極管的參數見表B317。
