半導體光電器件基礎知識圖解

半導體光電器件是指把光和電這兩種物理量聯系起來，使光和電互相轉化的新型半導體器件。即利用半導體的光電效應（或熱電效應）制成的器件。光電器件主要有，利用半導體光敏特性工作的光電導器件，利用半導體光伏打效應工作的光電池和半導體發光器件等。這一節中簡略地向大家介紹一下這些光電器件的工作原理。半導體光電器件如光導管、光電池、光電二極管、光電晶體管等；半導體熱電器件如熱敏電阻、溫差發電器和溫差電致冷器等。

光電導器件

半導體材料的光敏特性，即當半導體材料受到一定波長光線的照射時，其電阻率明顯減小，或說電導率增大的特性。這個現象也叫半導體的光電導特性。利用這個特性制作的半導體器件叫光電導器件。

半導體材料的電導率是由載流子濃度決定的。載流子就是由半導體原子逃逸出來的電子及其留下的空位----- 空穴。電子從原子中逃逸出來，必須克服原子的束縛而做功，而光照正是向電子提供能量，使它有能力逃逸出來的一種形式。因此，光照可以改變載流子的濃度，從而改變半導體的電導率。

光電導器件主要有光敏電阻、光電二極管光電三極管等。

1·光敏電阻

這是一種半導體電阻。在沒有光照時，電阻很大；在一定波長范圍的光照下，電阻值明顯變小。制作光敏電阻的材料主要有硅、鍺、硫化鎘、銻化銦、硫化鉛、硒化鎘、硒化鉛等。硫化鎘光敏電阻對可見光敏感，用硫化鎘單晶制造的光敏電阻對X射線、γ射線也敏感；硫化鉛和銻化銦對紅線外線光敏感。利用這些光敏電阻可以制成各種光探測器。

感光面積大的光敏電阻，可以獲得較大的明暗電阻差。如國產625-A型硫化鎘光敏電阻，其光照電阻小于50千歐，暗電阻大于50兆歐。

2·光電二極管

光電二極管的管芯也是一個PN結，只是結面積比普通二極管大，便于接收光線。但和普通二極管不同，光電二極管是在反向電壓下工作的。它的暗電流很小，只有0 1微安左右。在光線照射下產生的電子----空穴對叫光生載流子，它們參加導電會增大反向飽和電流。光生載流子的數量與光強度有關，因此，反向飽和電流會隨著光強的變化而變化，從而可以把光信號的變化轉為電流及電壓的變化。

光電二極管的結構及符號如圖表-29所示。光電二極管主要用于近紅外探測器及光電轉換的自動控制儀器中，還可以作為光導纖維通信的接收器件。

3·光電三極管

光電三極管的結構與普通三極度管相同，但基區面積較大，便函于接收更多的入射光線。入射光在基區激發出電子----空穴時，形成基極電流，而集電極電流是基極電流β倍，因此光照便能有效地控制集電極電流。光電三極管比光電二極管有更高的靈敏度。

光伏打器件

半導體PN結在受到光照射時能產生電動勢的效應，叫光伏打效應。硅光電池就是利用光伏打效應將光能直接換成電能的半導體器件。

硅光電池的結構和電路符號圖

從圖中可見硅光電池就是一個大面積PN結。光照可以使薄薄的P型區產生大量的光生載流子。這些光生電子和空穴，會向PN結方向擴散。擴散過程中，一部分電子和空穴復合消失，大部分擴散到PN結邊緣。在結電場的作用下，大部分光生空穴被電場推回P型區而不能穿越PN結；大部分光生電阻卻受到結電場的加速作用穿越PN結，到達N型區。隨著光生電子在N型區的積累及光生空穴在P型號區的積累，會在在PN對的兩側產生一個穩定的電位差，這就是光生電動勢。當光電池兩端接有負載時，將有電流流過負載，起著電池的作用。

硅光電池的用途極度為廣泛。主要用于下述幾個方面：

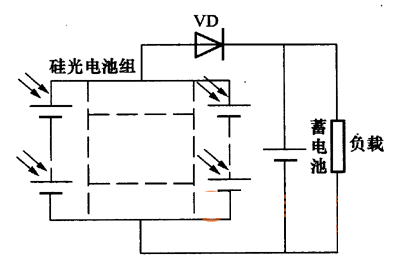

能源----硅光電池串聯或并聯組成電池組與鎳鎘電池配合、可作為人造成衛星、宇宙飛船、航標燈、無人氣象站等設備的電源；也可做電子手表、電子計算器、小型號汽車、游艇等的電源。

光電檢測器件----用作近紅外探測器、光電讀出、光電耦合、激光準直、電影還音等設備的光感受器。

光電控制器件----用作光電開關等光電控制設備的轉換器件。

種類

半導體發光器件是一種將電能轉換成光能的器件。它包括發光二極管、紅外光源、半導體發光數字管等。

1·發光二極管

發光二極管的管芯也是一個PN結，并具有單向導電性。PN結加上正向電壓時，電子由N區渡越（擴散）到空間電荷區與空穴復合而釋放出能量。這些能量大部分以發光的形式出現，因此，可以直接將電能轉換成光能。發光二極管的發光顏色（波長），困半導體材料及摻雜成分不同而不同。常用的有黃、綠、紅等顏色的發光二極管。

發光二極管工作電壓很低（1 5-3伏），工作電流很小（10-30毫安），耗電極省。可作燈光信號顯示、快速光源，也呆同時起整流和發光兩種作用。

2·發光數字管

把磷化鎵發光管或磷化鎵發光管的管芯制成條狀，用七條發光管組成七段式數字顯示管，可以顯示從0到9的十個數字。這種半導體數字顯示管的優點是體積小、耗電省、壽命長、響應速度快。它可以作為各種小型計算器及數字顯示儀表的數字顯示用。

3·光電耦合器

把半導體發光器件和光敏器件組合封閉裝在一起，就組成了具有電---光---電轉換功能的光電耦合器。顯然，給耦合器輸入一個電信號，發光器件就發光，光被光接收器件接收后，又轉成換成電信號輸出。因為輸入主輸出之間用光進行耦合。所以輸出端對輸入端沒有反饋，具有優良的隔離性能和抗干擾性能。光電耦合器又是光電開關，這種光電開關不存在繼電器中機械點易疲勞的問題，可靠性很高。
