AUIRF3205Z場效應管 中文資料 數據手冊 數據表(PDF)

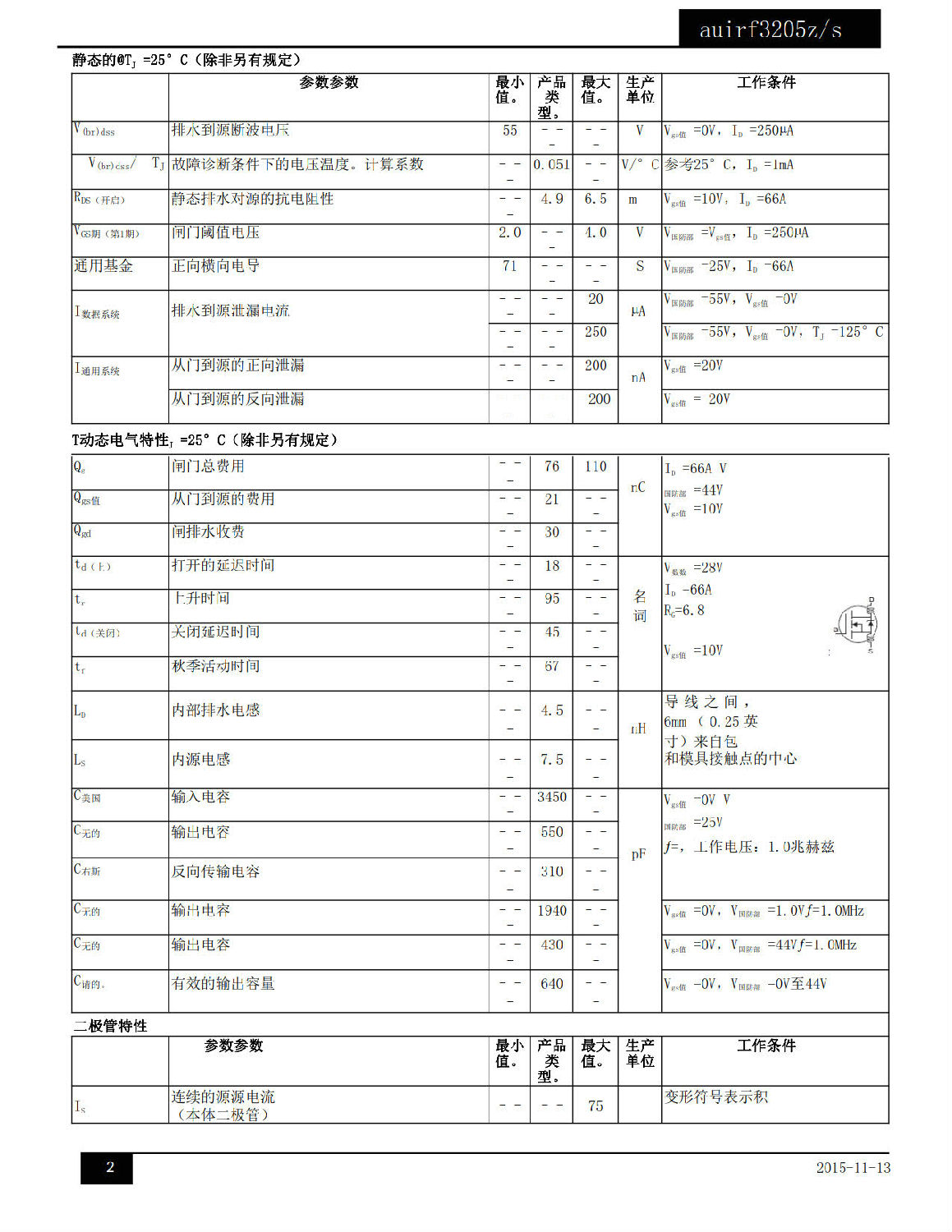

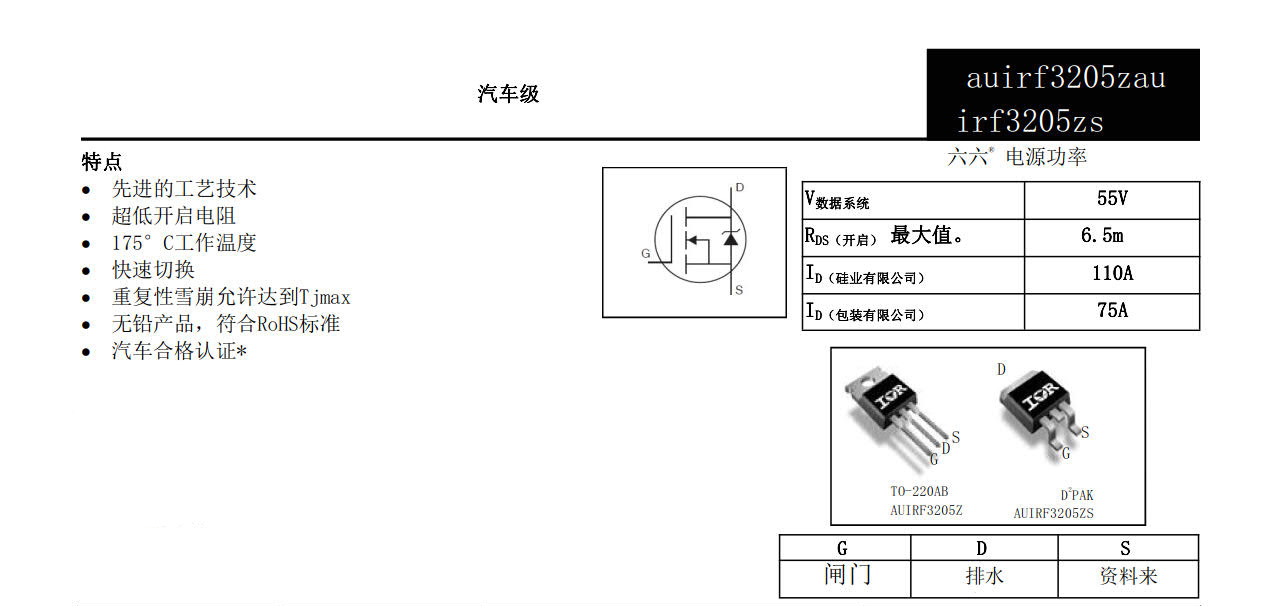

說明

專為汽車應用設計，這款功率mosfet利用最新的處理技術來實現極低 的電阻每個硅面積。該設計的其他特點是175°C的結工作溫度，快速切換速度 和改進

的重復雪崩等級。這些特性的結合，使該設計成為一個極其高效和可靠 的設備，用于汽車應用和各種其他應用。

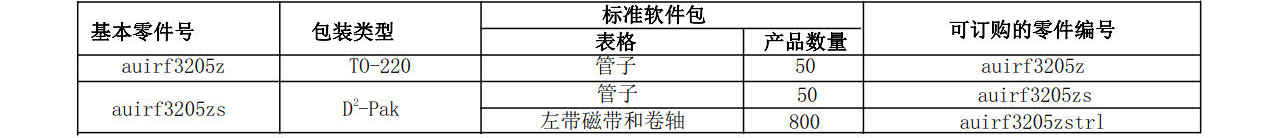

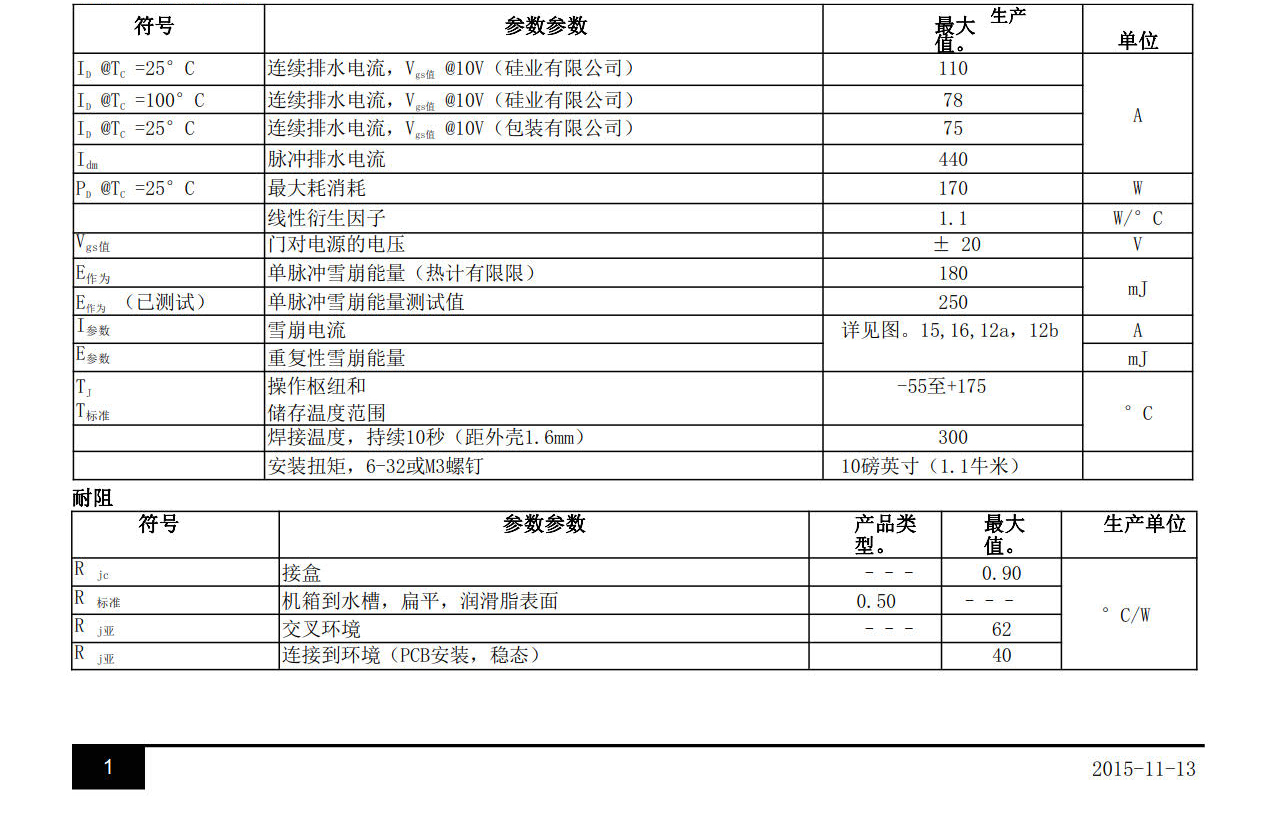

絕對最大等級

超出“絕對最大等級”所列出的壓力可能會對設備造成永久性損壞。這些僅為應力等級；不暗示設備在上述或任何其他條件下的功能

操作。長時間暴露于絕對最大額定條件下可能會影響設備的可靠性。熱阻和功耗等級在板安裝和靜止空氣條件下測量。環境溫度(TA) 為25°C，除非另有規定。

注：

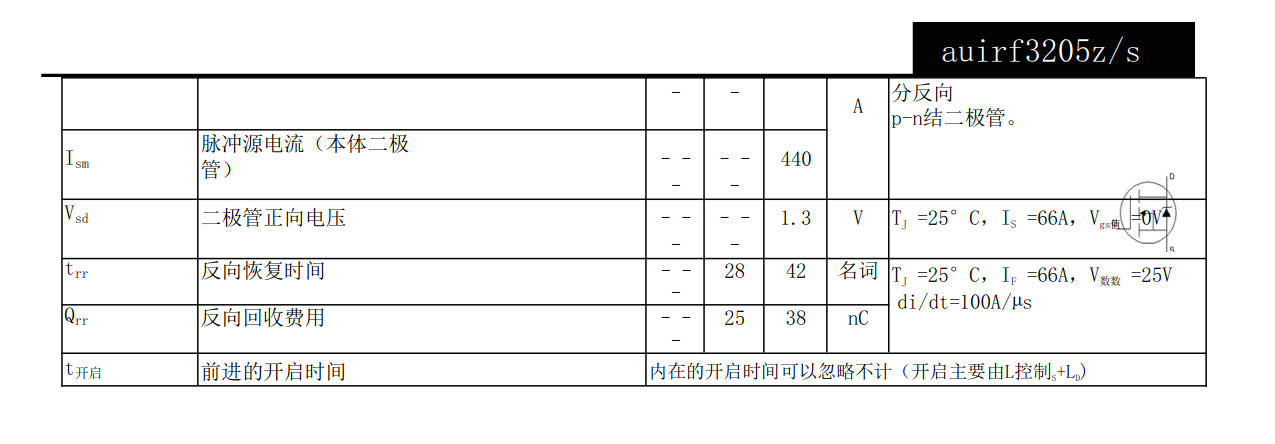

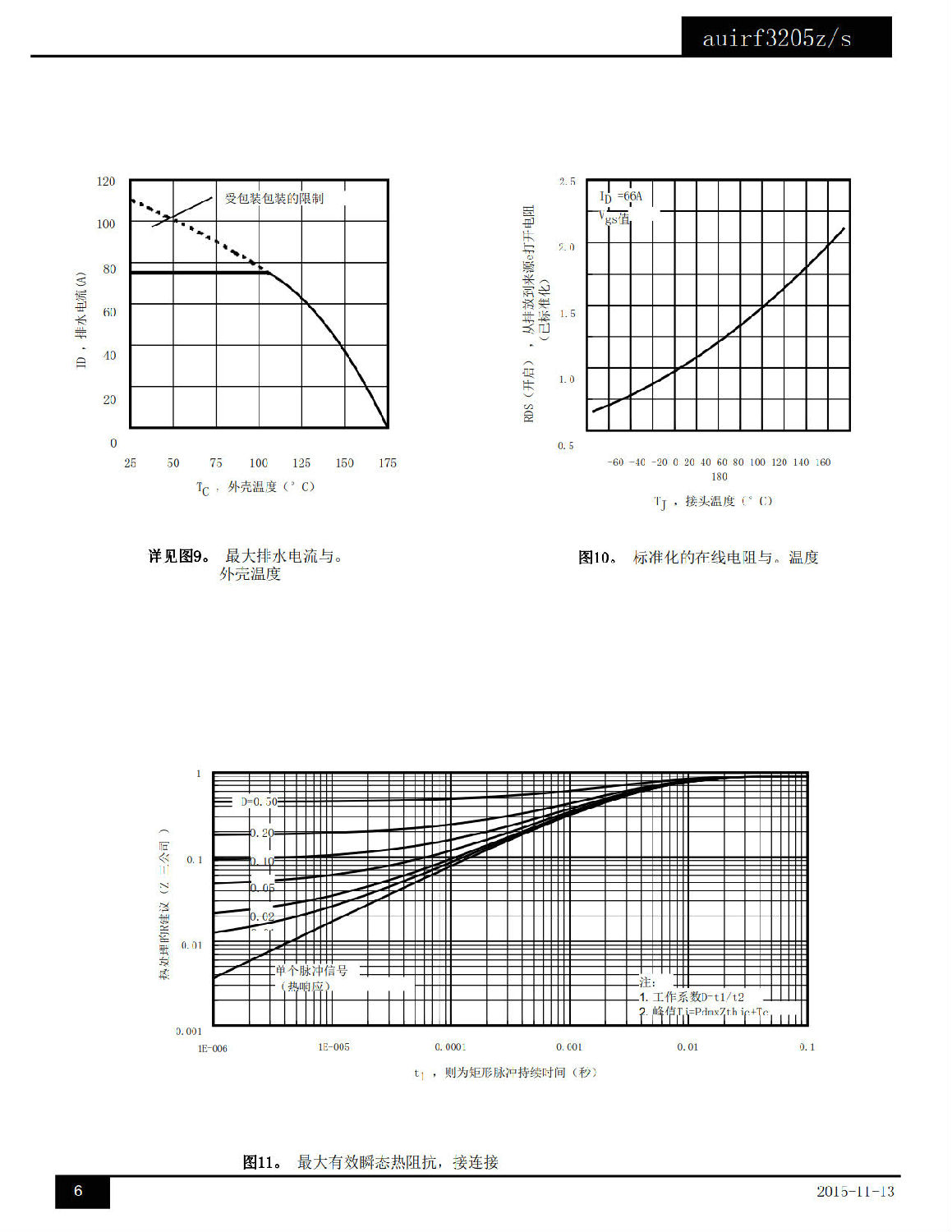

重復性額定值；脈沖寬度受最大值的限制。連接點的溫度。（詳見下圖所示。11)

有限公司由T提供J最大x 啟動TJ =25°C，L=0.08mH，RG =25 ，I作為 =66A，Vgs值 =10V.零部件不建議在此值以上使用。

脈沖寬度 1.0ms；占空比 2%。

C無的 等等。固定電容是提供與C相同的充電時間嗎無的 而V型的國防部 是從0V上升到80%V嗎數據系統.

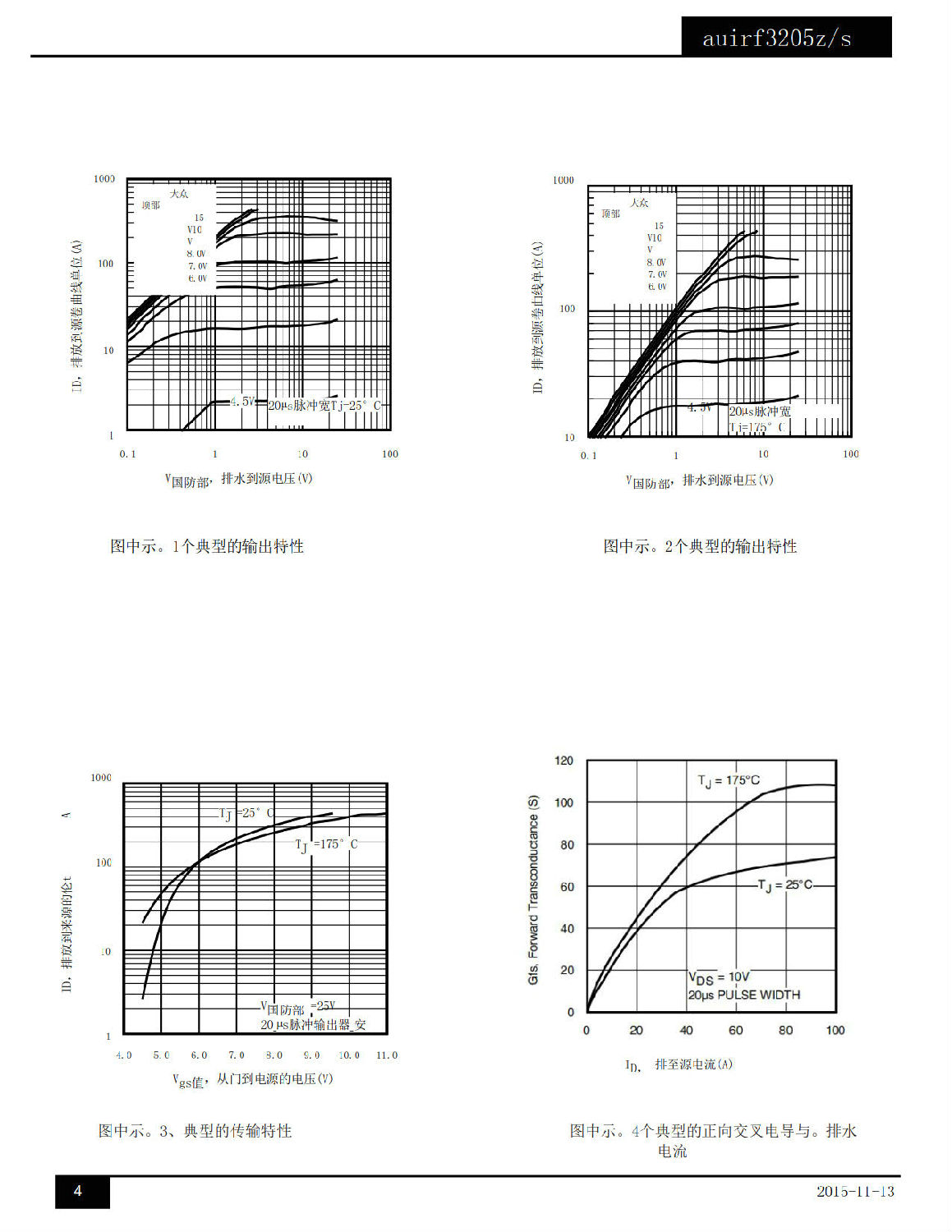

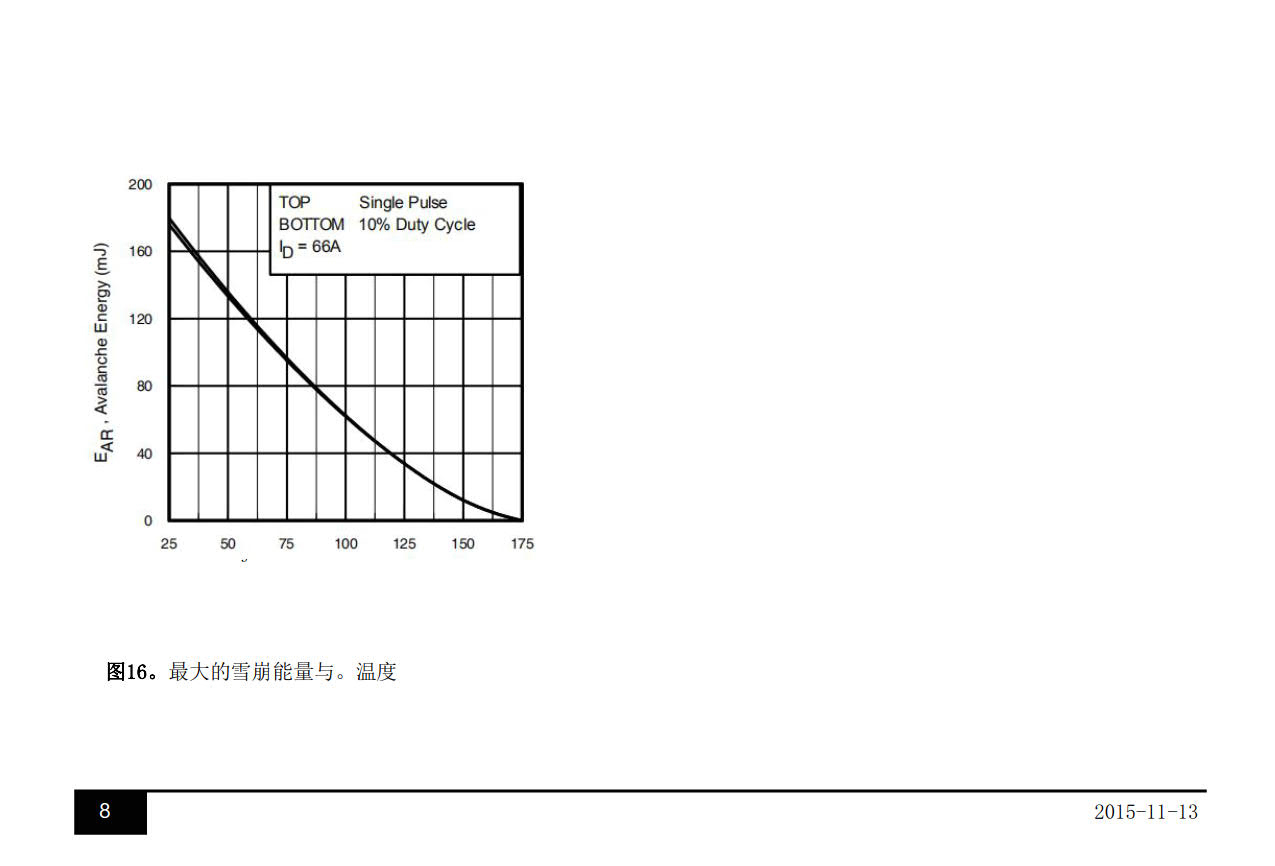

有限公司由T提供J最大值 ，詳見下圖。12a、12b、15、16，用于典型的重復性雪崩性能。

此值從樣本失敗填充中確定，開始TJ =25°C，L=0.08mH，RG =25 ，I作為 =66A，Vgs值 =10V.

這僅適用于TO-220AB軟件包。

這是適用于D2 Pak，安裝在1英寸方形印制電路板上（FR-4或G-10材料）。有關推薦的足跡和焊接技術，請參見應用說明#AN-994 R 是在T處測量的J 約為90°C

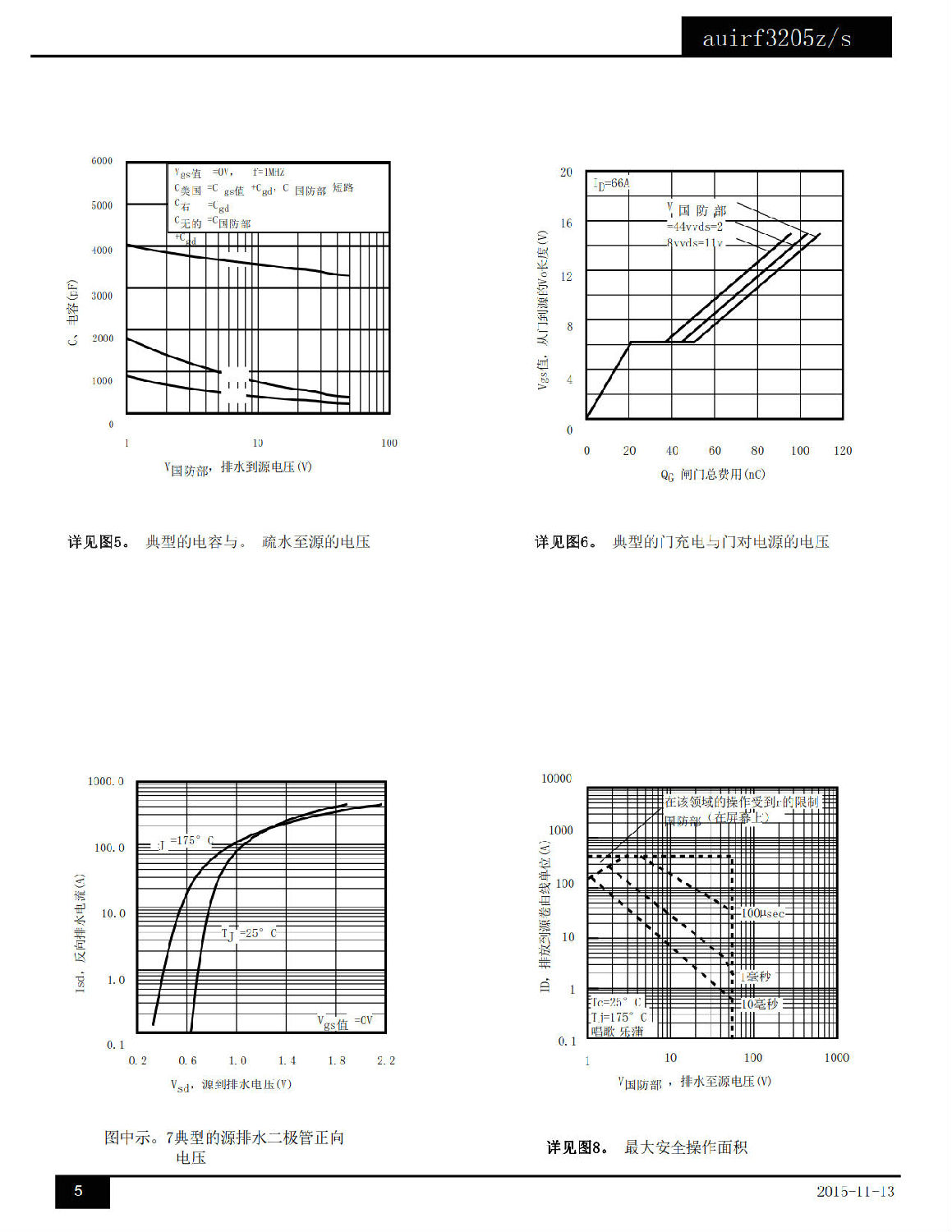

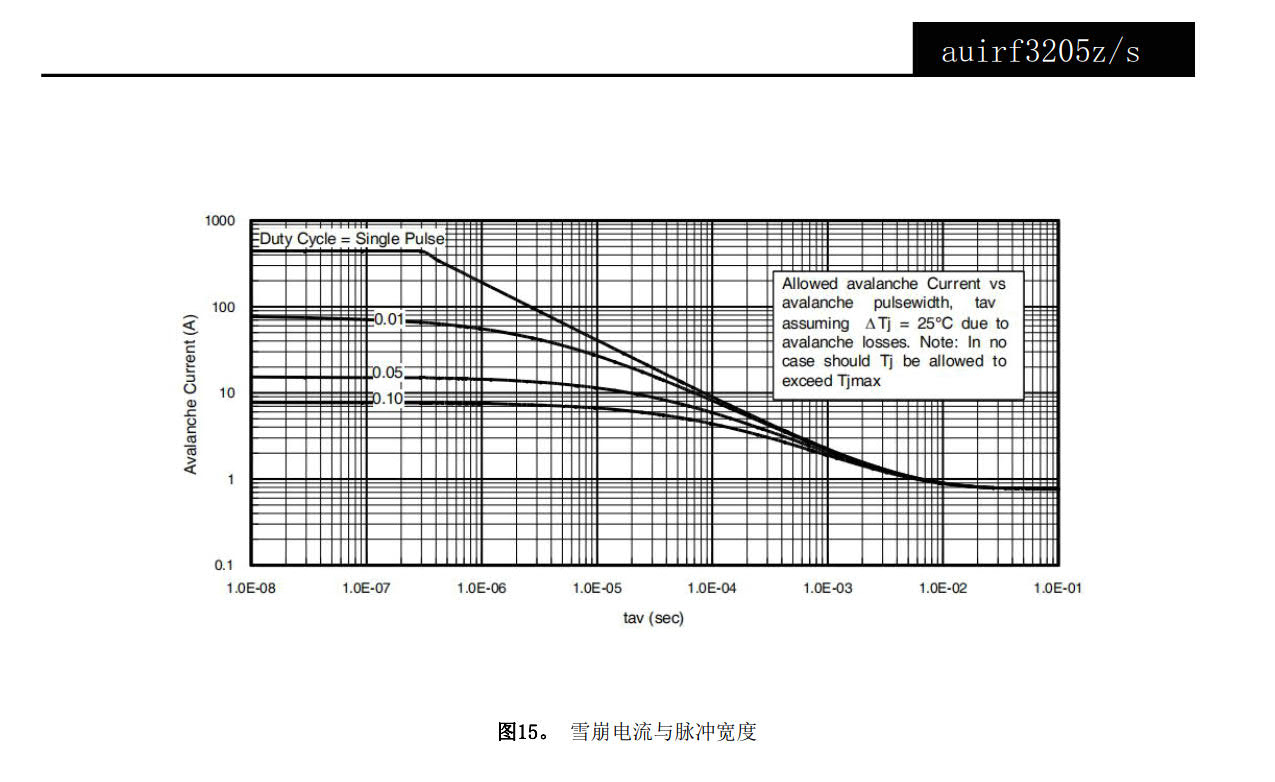

關于重復性雪崩曲線的注釋，圖15、16：

1. 雪崩故障的假設：

在溫度遠遠超過Tjmax時，顯然會出現熱現象和失效。這將對每個零件類 型進行驗證。

2. 只要不超過Tjmax，就允許雪崩中安全運行。

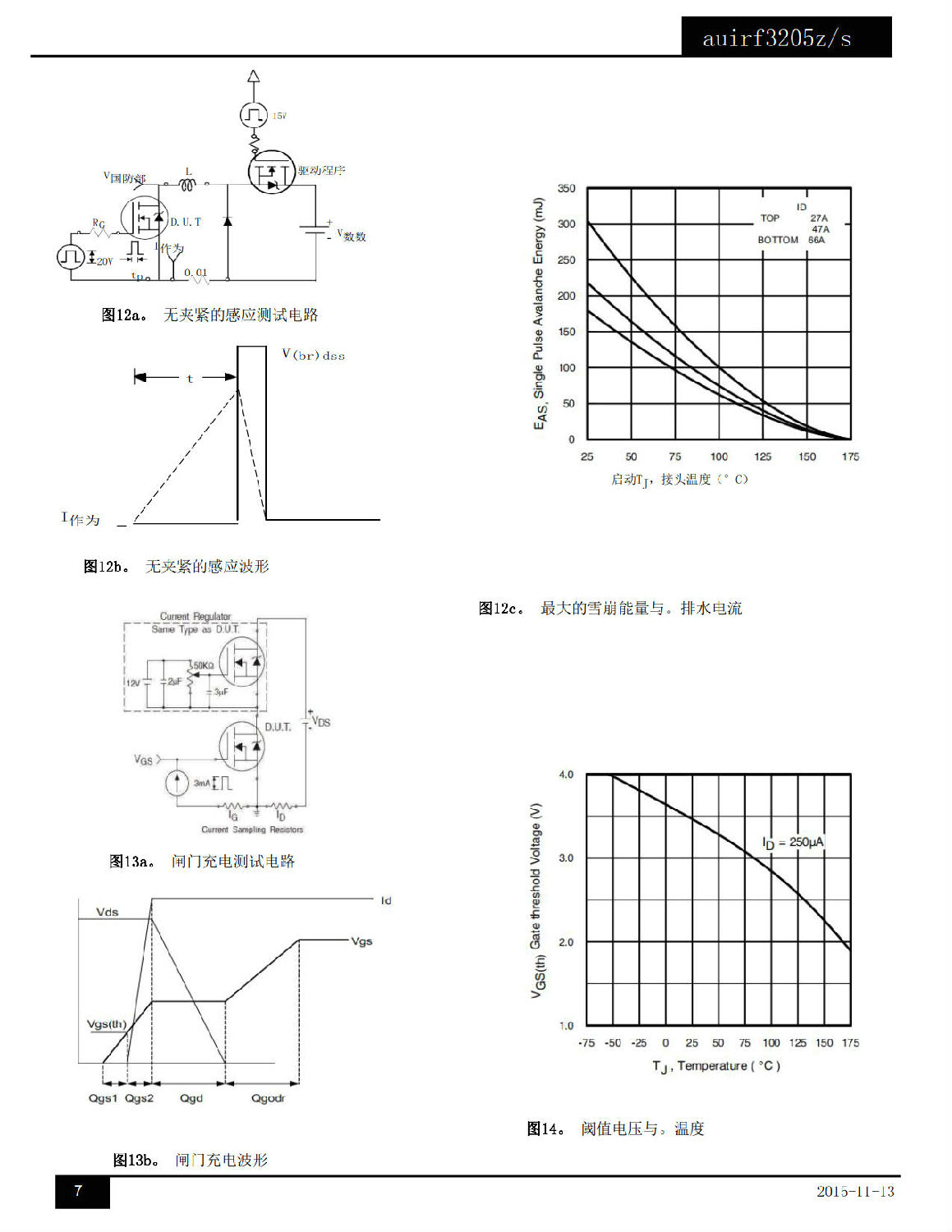

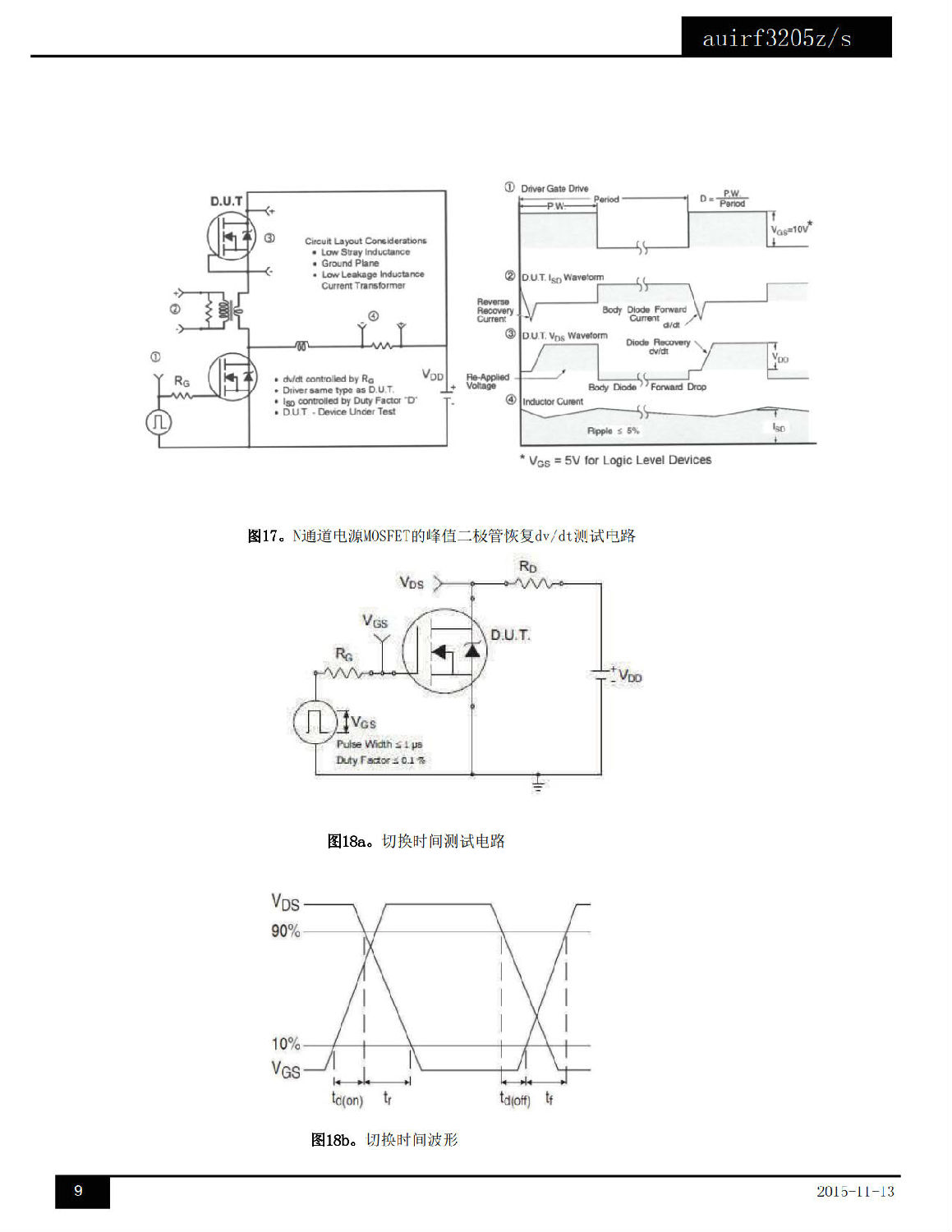

3. 以下公式基于圖12a、12b所示的電路和波形。

4. PD(ave)=每單個雪崩脈沖的平均功耗。

5. BV=額定擊穿電壓（1.3因素解釋雪崩期間的電壓增加）。

6. Iav=允許的雪崩電流。

7. T=連接溫度的允許升高，不超過Tjmax（在圖14、15中假設為25°C）。

tav=在雪崩中的平均時間。

D=在雪崩中的占空比=tav·f

ZthJC（D、tav）=瞬態熱阻，見圖13）
