74LS244為3態8位緩沖器，一般用作總線驅動器。74LS244沒有鎖存的功能。地址鎖存器就是一個暫存器，它根據控制信號的狀態，將總線上地址代碼暫存起來。8086/8088數據和地址總線采用分時復用操作方法，即用同一總線既傳輸數據又傳輸地址。

當微處理器與存儲器交換信號時，首先由CPU發出存儲器地址，同時發出允許鎖存信號ALE給鎖存器，當鎖存器接到該信號后將地址/數據總線上的地址鎖存在總線上，隨后才能傳輸數據。

鎖存器是一個很普通的時序電路。一般的，它在時鐘上升沿或者下降沿來的時候鎖存輸入，然后產生輸出，在其他的時候輸出都不跟隨輸入變化，這就是所謂邊緣觸發的D觸發器。

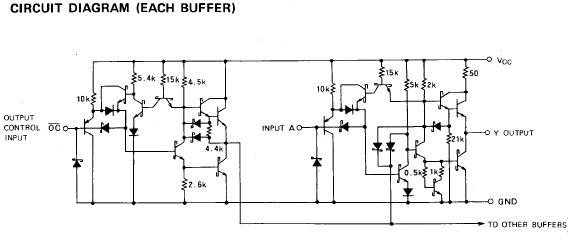

內部功能原理圖：

74LS244由2組、每組四路輸入、輸出構成。每組有一個控制端G，由控制端的高或低電平決定該組數據被接通還是斷開。

引出端符號：

1A1~1A4，2A1~2A4輸入端

/1G，/2G三態允許端(低電平有效)

1Y1~1Y4，2Y1~2Y4輸出端

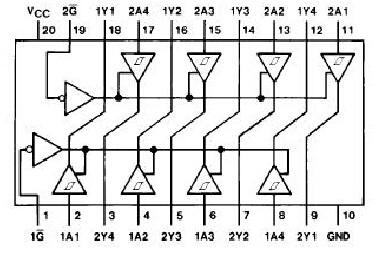

74LS244引腳圖：

極限值：

電源電壓：7V

輸入電壓：5.5V

輸出高阻態時高電平電壓：5.5V

工作環境溫度

54XXX：-55~125℃

74XXX：0~70℃

存儲溫度：-65~150℃

74LS244功能表：

它主要用于三態輸出，作為地址驅動器、時鐘驅動器、總線驅動器和定向發送器等。其真值表如下：

L表示低電平

H表示高電平

X表示不定狀態

Z表示高阻態

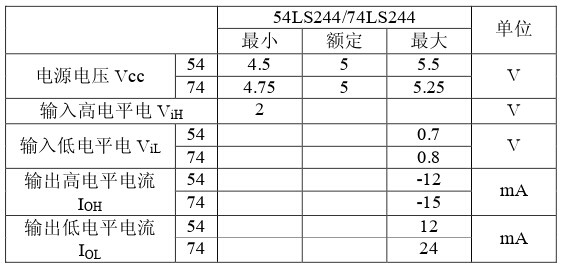

74LS244推薦工作條件：

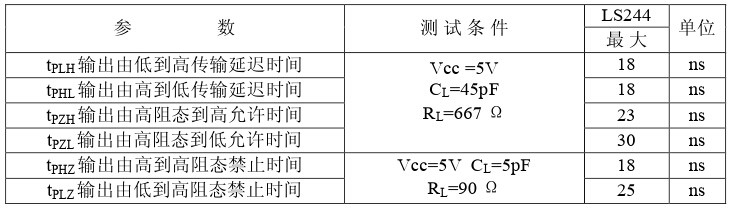

動態特性(TA=25℃)：

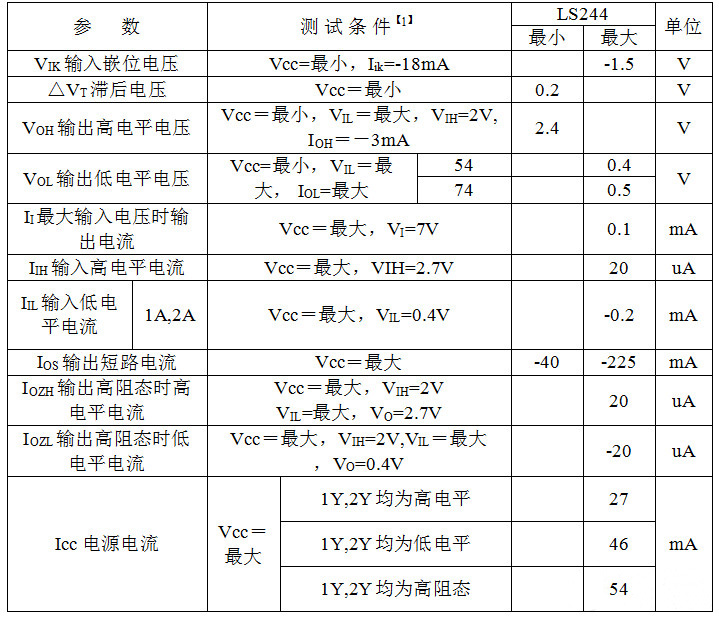

靜態特性(TA為工作環境溫度范圍)：

74LS244應用電路：

用4個開關控制4個LED的亮滅狀態，其中采用74LS244控制開關的輸入，采用74LS373控制LED輸出。

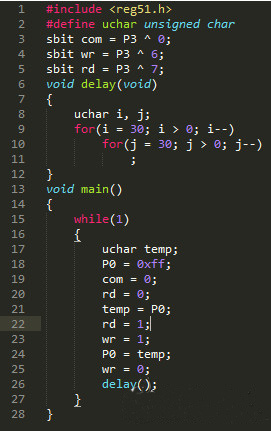

代碼：

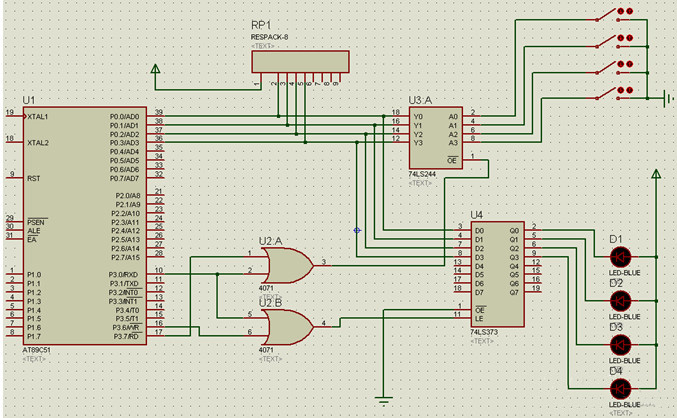

電路圖：

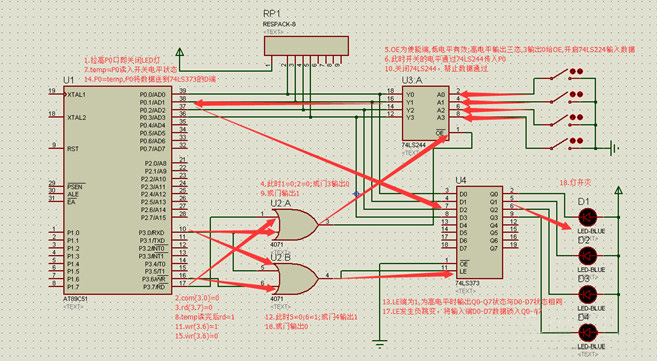

過程分析：

過程：

#18P0=0xff;通過拉高P0口置為11111111，即關閉LED燈;

#19com=0;對CD4071U2.A的1和CD4071U2.B的5輸入一個0;

#20rd=0;對CD4071U2.A的2輸入一個0;

由于CD4071的功能是執行邏輯或運算，1和2分別輸入0，則3輸出0給74LS244的OE口;

74LS244緩沖驅動器的OE為使能端，低電平是有效的，高電平時輸出為三態，此時通過CD4071傳給OE低電平，使開關的電平可以通過74LS244傳入P0;

開關狀態傳入P0;

#21temp=P0;通過定義的unsignedchartemp來存放P0的狀態

#22rd=1;對CD4071U2.A的2輸入一個1;

1=0;2=1;此時或門輸出為1;

74LS244的OE端高電平時輸出為三態，關閉74LS244

#23wr=1;對CD4071U2.B的6輸入一個1;

此時5=0;6=1;CD4071U2.B的7輸出一個1;

74LS343的OE為低電平時，用作地址鎖存器;LE為高電平時，輸出Q0-Q7狀態與D0-D7狀態相同;當LE發生負跳變(1-》0)時，輸入端的D0-D7鎖入Q0-Q7

#24P0=temp;temp中的數據存入P0，傳送到74LS343的D端;

#25wr=0;對CD4071U2.B的6輸入一個0;

此時5=0;6=0;CD4071U2.B的7輸出一個0;

LE的狀態從1-》0，發生負跳變，輸出Q0-Q7

LED等接受到開關的情況，發生亮滅。

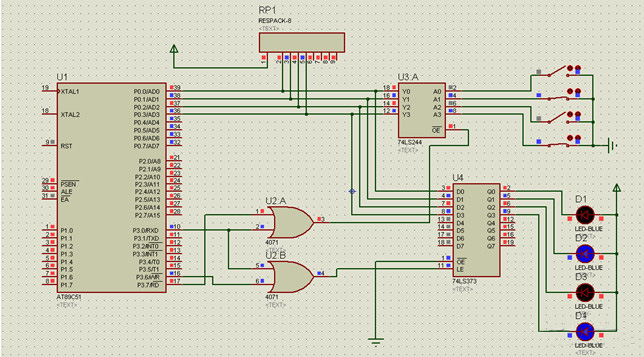

實驗結果
