3DD15DS三極管制作逆變器

逆變器的作用是將直流電轉化為交流電，逆變器一般是利用半導體功率開關管反復開通、斷開，使直流電轉化為交流電。功率開關管可以是三極管、場效應管、可控硅、IGBT等，這些開關管各有各的優勢與缺點，小功率逆變器一般使用三極管和場效應管，中功率逆變器一般使用場效應管和可控硅，大功率逆變器一般使用IGBT。

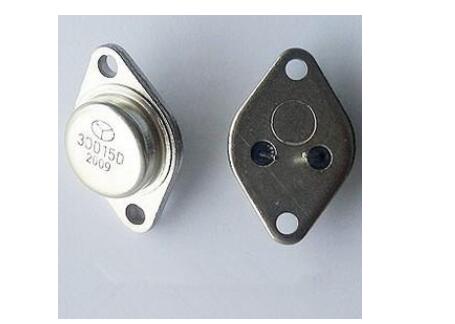

3DD15D屬于NPN型中小功率晶體管（三極管），功率只有50W，耐壓值200V，最大集電極電流5A。這款芯片有一些年代了，在老式的電器設備中經常會看到，比如功放機、電源等，有TO-3和TO-220封裝。

如何使用3DD15DS三極管制作逆變器呢？

下面介紹一種比較簡單的逆變器制作方法，只需要少量的元器件即可，兩個NPN三極管、兩個1W的電阻以及一個變壓器

逆變的過程就是使直流電壓回路頻繁開通、關斷形成不斷變化的電流通過變壓器再變壓形成高壓交流電壓。上圖具體實現的過程是：當直流電壓接通瞬間，三極管Q1和Q2的基極都有高電壓，理論上應該同時導通，但是因為其中一只管子導通會對另一只管子有抑制作用，假設Q1導通，會把Q2的基極電壓拉低，使之截止，同理Q2導通，會把Q1的基極電壓拉低，使之截止。但是實際上兩個管子及電路回路參數不可能完全一樣，正因為微小的差異使兩只管子導通有先后。當Q1導通時，Q2被拉低而截止，同時隨著管子導通電流增大，變壓器線圈對電流有阻礙作用，使Q1基極電壓緩慢被拉低，當電壓低于0.4V時截止，Q2導通，反之原理一樣，因此形成Q1和Q2交替導通/截止。

總結：實現逆變器的方法有很多，其目的都是通過各種控制電路促使開關管反復開通、關斷，比如使用555定時器、無穩態多諧振蕩器或者處理器編程控制等。3DD15D三極管雖然有點過時，從別的機器拆下來扔了也有點可惜，用來制作各種有趣使用的電路也是挺不錯的選擇，除了可以制作逆變器之外，還可以用來制作光控開關、延時開關、LED閃爍電路等。
