8通道達林頓芯片 ULN2803的產品描述：
ULN2803是一個單片高電壓、高電流的達林頓晶體管陣列集成電路。它是由8組NPN 達林頓管組成的，它的高壓輸出特性和陰極鉗位二極管可以轉換感應負載。單個達林頓對的集電極電流是250mA。達林頓管并聯可以承受更大的電流。此電路主要應用于繼電器驅動器，字錘驅動器，燈驅動器，顯示驅動器（LED氣體放電），線路驅動器和邏輯驅動器。
ULN2803的每組達林頓都有一個2.7kΩ串聯電阻，可以直接和TTL或5V CMOS裝置。
8通道達林頓芯片 ULN2803的產品特點：
250mA額定集電極電流（單個輸出）
工作電壓：36V
輸入和各種邏輯類型兼容
封裝形式：CPC20
8通道達林頓芯片 ULN2803的應用領域：
繼電器驅動器，字錘驅動器，燈驅動器，邏輯驅動器
8通道達林頓芯片 ULN2803的極限參數：
除非有特殊要求，TA=25℃
| 參數 | 符號 | 數值 | 單位 |
| 集電極和發射極之間的電壓 | VCE | 50 | V |
| 輸入電壓 | VI | 30 | |
| 集電極電流峰值 | IC | 250 | mA |
| 總的發射端電流 | IOK | 1500 | |
| 功率消耗 Tamb=25℃ | PD | 950 | mW |
| 功率消耗 Tamb=85℃ | 495 | ||
| 工作溫度 | Topr | -20~+85 | ℃ |
| 貯存溫度 | Tstg | -65~+150 |

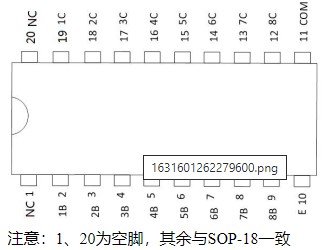

8通道達林頓芯片 ULN2803的引腳圖：
注意：1、20為空腳，其余與SOP-18一致

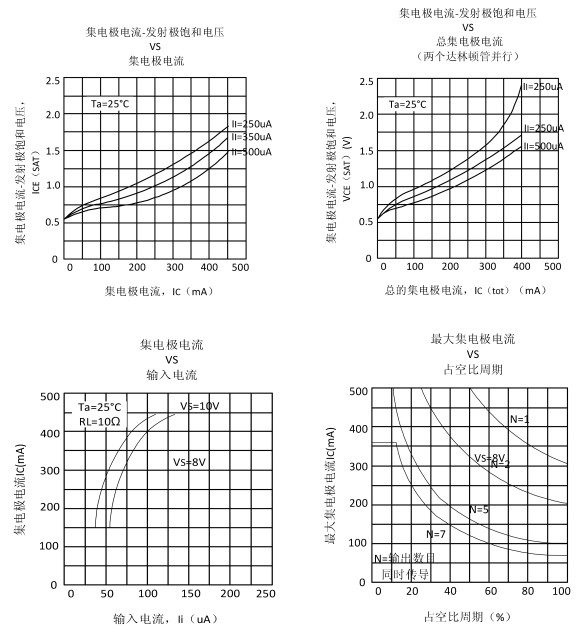

8通道達林頓芯片 ULN2803的典型特性曲線圖：
