220V可控硅電子調光器電路圖解

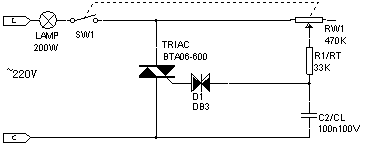

1、200W電子調光器基本電路

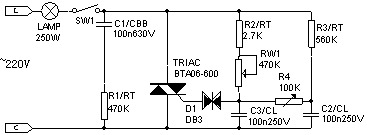

該電路是最基本的可控硅調光電路，可實現對燈光的明暗調節但對其它電器很可能造成嚴重干擾。因為其原理是通過移相電路觸發可控硅對交流電壓正弦波形進行削波來實現電壓的調節，輸出的電壓波形存在嚴重的畸變，產生大量的電磁諧波。

圖一

這種干擾尤其對無線電設備最為嚴重，如對中波收音機干擾相當嚴重以至于根本無法正常收聽。所以電子愛好者們一定不要將這種基本電路用到實際應用中。

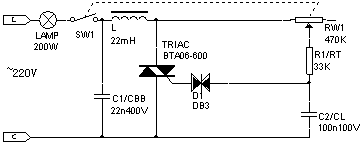

2、較為實用的電子調光器電路

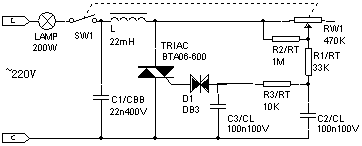

本電路中，電位器RW1、電阻R1、電容C2構成移相網絡，通過雙向觸發二極管改變可控硅導通角實現調壓從而改變燈泡的亮度。

電感L和電容C1構成濾波電路用來消除可控硅工作時產生的電磁干擾。雖然還是不能完全消除干擾但大量的干擾波已被阻止反饋到電網中。

二、幾種實現特殊功能的可控硅電子調光器電路

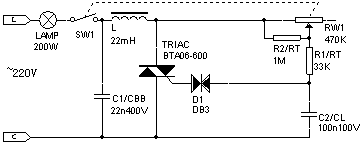

１、可精確最小亮度的調光電路

該電路可在閉合開關時設定燈泡的最小亮度為某一確定值，設定增加的電阻R2的阻值即可實現。若將R2換為可變電阻器，則可實現更精確的調節。

２、具有穩光功能的調光電路

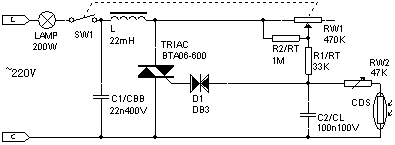

當環境亮度變化時，光敏電阻CDS的電阻值也會相應變化，此變化值將改變可控硅的導通角，使燈泡亮度向相反方向改變。RW2是用來調節光敏電阻的靈敏度。

３、改善了調節穩定性的調光器電路

４、可以消除滯后效應的調光器電路
