1n4148是什么二極管

1N4148是一種小型的高速開關二極管，開關比較迅速，廣泛用于信號頻率較高的電路進行單向?qū)ǜ綦x，通訊、電腦板、電視機電路及工業控制電路 。

1n4148的特點

1、非常通用的一種高頻開關二極管。包括DO35、LL34、SOD323、SOT23、0805封裝均有。

2、75V反向耐壓和150mA平均正向電流，非常適合一般場合做普通整流用。

3、4pF的結電容和4nS的反向恢復時間足夠滿足多數場合使用。

4、非常易于獲得，以及價格低廉，通用性極廣的一個小信號高頻二極管。

1n4148的參數

電流：正常正向電流 If:150mA ； 最大正向電流 Imax:300mA； 最大重復峰值電流 Ifs:450mA

電壓：最大重復峰值電壓 Umax:100V； 最大連續反向電壓 Urrm:75V； 最大正向電壓 Uf ：1V

時間：反向恢復時間 trr ：4ns

功率：最大功耗 Ptot:500mW

封裝：玻璃封裝：SOD-27（DO-35）

針腳數：2

外徑：1.85mm

外部長度（高度）：4.25mm

結溫：最高結溫 Tj ：200℃

表面安裝器件：軸向引線

1n4148可以用什么代替

N4150、IN4152、IN4448等二極管能代替 IN4148開關二極管。

1n4148二極管的應用

舉例：二極管1N4148在話機檢修中的巧妙運用詳解。

一部電話壞了，有時候毛病有點怪，既使查到了原因，卻找不出經濟，有效的解決辦法。其實，只需要在弄懂其工作原理的基礎上，將電路稍做修改，或增加一點元件，許多問題都可迎刃而解。

下面介紹二極管1N4148在檢修電話機中的巧妙運用。

1、HA2998（14）P/TSD-LCD話機，接通外線后，第一次取機時，如果先使用免提，免提取機無效，只有等到使用手柄后，再按免提時才有效。

原因：由于剛接通外線，又未取機，所以就沒有回路給撥號集成塊電源濾波電容C6（如圖1所示）充電，所以當按下免提HFI時，C6就沒有能量釋放給撥號集成塊HT9302D的（11）腳，因此，此時按下免提取機無效。

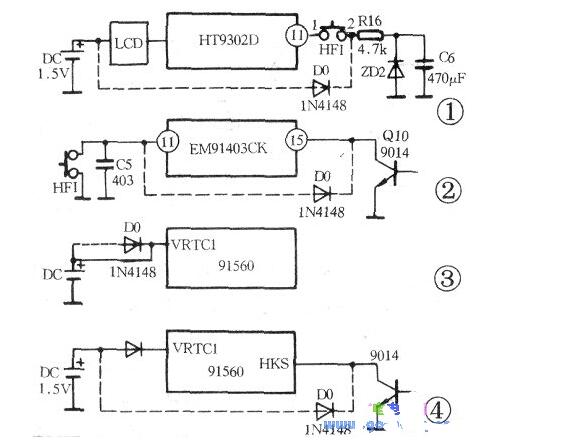

解決辦法：從顯示屏用的電池正端取電壓。如圖1虛線部分所示，經1N4148隔離后，加至HFI的2端，問題解決。

原理：未取機時，電壓由5號電池通過D0（1N4148）提供給HFI的2端，隨時等待機主使用免提功能，并通過R16對06充電；取機時，06兩端電壓升至5.1V，并通過R16加至二極管D0，由于D0反向截止，所以對電池及LCD顯示電路毫無影響。

2、HA9999（7）P/TSD- LCD話機，免提撥號正常．但手柄撥號無反應。

原因：撥號集成塊EM91403CK壞，手柄撥號時，未能將接收撥號的命令打開。

解決辦法：在免提輸入端與手柄啟動端之間跨接一個1N4148二極管（如圖2虛線部分所示）之后，手柄撥號正常。

原理：這是借用免提取機撥號通道來完成手柄撥號。即手柄取機時，Q10飽和，送出低電平的HFS。此時，二極管D0（1N4148）獲得低電平而導通，將低電平送至EM91403CK的免提輸入端（11）腳，打開免提通道，實現了手柄撥號。

3、HA9999（7）P/TSDL-LCD話機，取機無音。

原因：1.5V電池?zé)o電壓且內部短路，將供液晶屏幕顯示用的VRTC1電源腳接地，導致?lián)芴?hào)集成塊91560不工作（如圖3所示）。

解決辦法：在電池正端接入一個D0（1N4148）二極管，把原連線去掉（如圖3虛線部分所示）后，怪病解除。

原理：既使電池再短路，由于二極管1N4148的反向截止隔離作用，91560照樣工作。

4、HA9999（7）P/TSDL-LCD話機，待機狀態時，液晶屏幕仍處于等待撥號或計時狀態。

原因：撥號集成塊91560不良。

解決辦法：在9014三極管C極輸出端與電池之間接入一個D0（1N4148）的二極管（如圖4虛線部分所示）后，顯示狀態正常。

原理：在待機狀態時，9014不工作，由1N4148送來一個HKS信號至91560，使屏幕處于顯示生活時間狀態；當取機時，9014工作進入飽和狀態，將HKS、1N4148短路入地，使屏幕處于等待撥號狀態，由于1N4148，9014的ce結均存在一定的阻抗，所以對電池?zé)o影響。
