2021-07-31 瀏覽：-「12N65」MOS場效應管導通條件和基本開關電路解析
型號：12N65(12A,650V)
封裝：TO-220
多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢
導通條件
NMOS管和PMOS管的導通條件不一樣。
對于NMOS，當Vg-Vs>Vgs(th)時，MOS管導通，即G極和S極的差大于一定值，MOS管會導通，但是也不能大太多，Vgs(th)和其他參數需要看MOS管的SPEC。
對于PMOS，和ZMOS管是相反的，當Vs-Vg>vsg(th)時，PMOS管導通，即S極和G極的差大于一定值，MOS管會導通，但是也不能大太多，同樣的，具體參數看SPEC。
基本開關電路

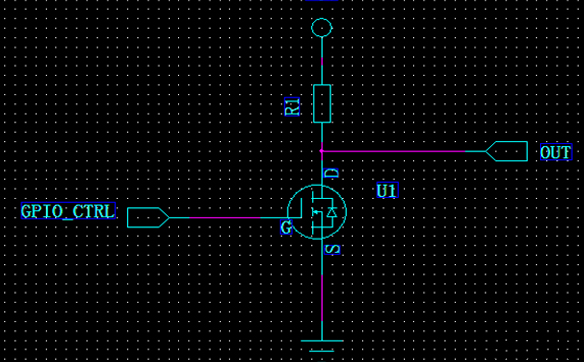

NMOS管一般用在信號控制上
如下，當MOS管截止時，OUT通過電阻R1上拉至+5V，Vout=5V；
當GPIO_CTRL電壓大于MOS管開啟電壓時，MOS管導通，D極電壓等于S極電壓，OUT=0V；

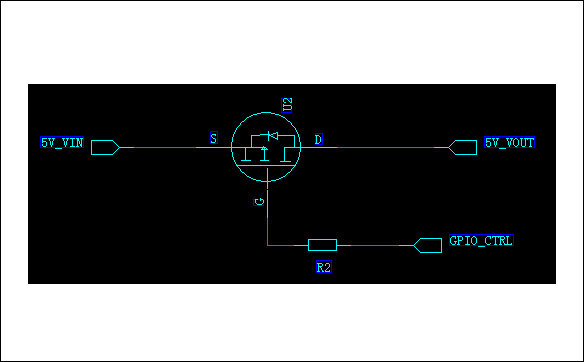

PMOS管常用在電源開關上。
當GPIO_CRTL=0V，S和G極壓差大于MOS管開啟電壓時，MOS管導通，5V_VOUT=5V_VIN；
