來源：壹芯微 發布日期
2021-08-03 瀏覽：-「12N65」關于分立器件場效應MOS管驅動電路解析 - 壹芯微

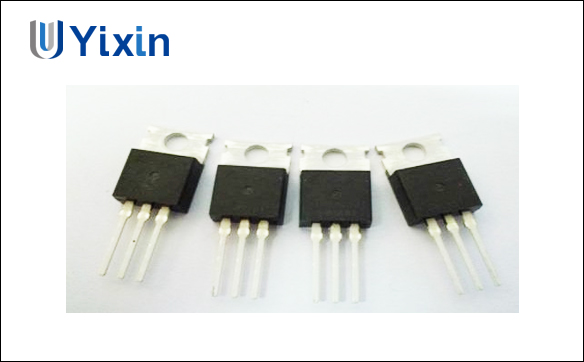

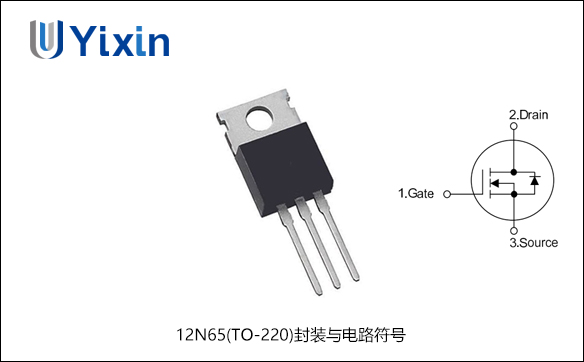

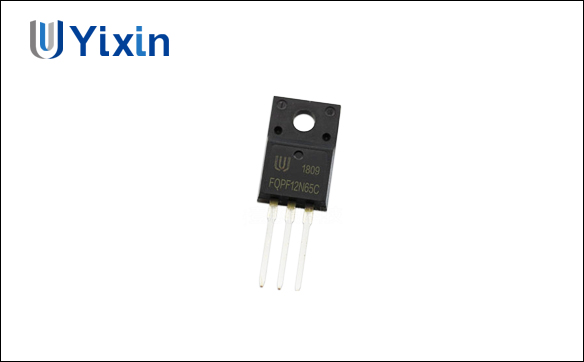

12N65 TO-220 (12A,650V)N溝道 直插 MOS場效應管
自主品牌 廠家直銷 參數達標 性能穩定 完美替代 免費樣品 歡迎咨詢
| 參數\型號 | 12N65 | ||
| 極性 | N | ||
| ID(A) | 12 | ||
| VDSS(V) | 650 | ||
| RDS(ON):Max(Ω) | 0.85 | ||
| RDS(ON):VGS(Ω) | 10 | ||
| VGS(th):(V) | 2~4 | ||
| Gfs(min):(S) | 7.8 | ||
| Gfs(min):Vgs(V) | 40 | ||
| Gfs(min):Io(A) | 6.0 | ||
| 封裝 | TO-220 |
你是否了解分立元件MOS管(場效應管)驅動電路？它有什么要點？
該電路是在48V直流電機驅動上使用非常普遍的分立元件MOS管驅動電路，適用頻率可達30kHz左右，穩定可靠，在成本局限的產品上可代替IR21XX驅動IC。這個電路已經經歷了多年的商業化檢驗，保證你按照電路里的參數制作就可正常工作。
制作時需要注意以下幾點：
(1)若你的電機工作電壓低于或等于12V可能需要調整上橋臂晶體管的工作狀態。
(2)自舉電容C5、C6要使用低漏電的。用鉭電容，耐壓看20v是否夠用，C5、C6耐壓最好在電源電壓以上，用太高級的鉭電容其實不太必要，一般非高頻低阻的鋁電解就足矣。
(3)D5、D6如成本允許應使用快恢復型二極管如FR157。公司有開關電源用的1N5819是否可以替換？1N5819反向耐壓40V，要看你的電機電源多少V，這個管子耐壓最好大于(電源V+12V)*1.5。要求不高的話用M7(1N4007)，一般沒問題的。
(4)主濾波電容C11、C12必須是高頻低阻電容，否則紋波容易引起發燙。
(5)C9、C10耐壓應是電源的至少一倍。
(6)注意布線！尤其是高頻部分(參考IR的一系列布線文檔)。具體是那些零一般我都用0805的，尤其和MOS管接近的走的都是大電流。15V穩壓管只是起個保護作用，平常沒電流，1/4W就行。
(7)由于使用了自舉電路，啟動時必須先開下橋再開上橋(PWM只能在下橋上加，上橋只加開關信號);而且PWM不能大于95%，否則重載啟動、短路測試時燒你沒商量(這點連IR21XX也是一樣)。以上就是分立元件MOS管驅動電路解析，希望能給大家幫助。
「12N65」深圳市壹芯微科技專業研發制造各種直插/貼片，肖特基，TVS，超快恢，高效整流，低壓降，穩壓管，場效應管(MOSFET)，可控硅，三端穩壓管，整流橋堆等選型產品，引進大量先進的二三極管選型封裝測試全自動化設備、專業生產系列精密設備，還有詳細的選型及介紹信息，如需報價或了解更多，歡迎咨詢在線客服
