12路脈沖控制儀接線圖

12路脈沖控制儀接線圖，脈沖控制儀是脈沖布袋除塵器清灰脈沖閥的開關，隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，除塵設備的阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開始進行清灰。或設定時間進行噴吹。噴吹時，脈沖控制儀控制電磁脈沖閥開啟，壓縮空氣以極短促的時間在上箱體內迅速膨脹，涌入濾袋，使濾袋膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，脈沖控制儀控制電磁脈沖閥關閉，該室又恢復過濾狀態。清灰各室依次進行，從一室清灰開始至下一次清灰開始為一個清灰周期。脈沖控制儀采用全密封塑料外殼，外形美觀，防塵性能好；接線位置、脈沖控制儀安裝孔位置設計合理，便于現場接線安裝使用。

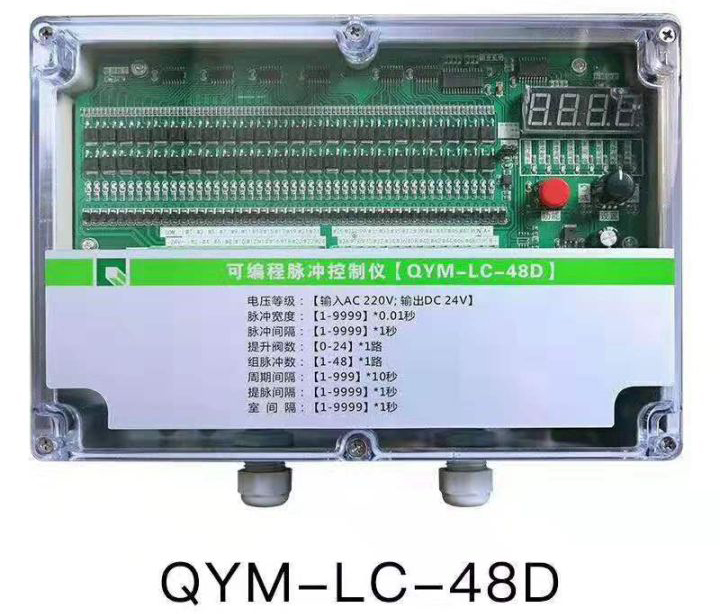

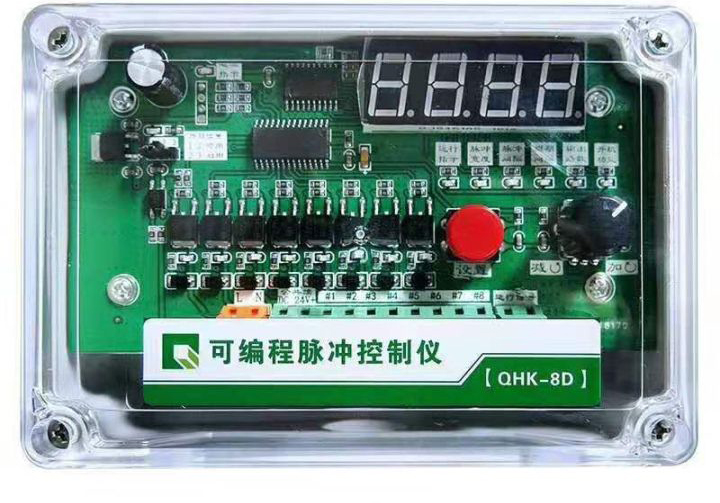

該商品的脈沖間距、脈沖總寬、輸出套路、周期時間間距可調式，數據信息能用數碼管顯示信息，脈沖控制儀時間間隔無觸點脈沖控制儀時間間隔。脈沖控制儀怎么接線脈沖控制儀采用工業級芯片作為控制核心；在印刷線路板上有明顯的設置標志，可方便的進行控制儀的清灰參數設置。

本控制儀的輸出是由專用芯片控制，輸出位數可根據需要用按鍵分別設定，從而完成控制電磁脈沖閥的開啟和關閉。同時發光二極管依次顯示電磁閥工作順序。脈沖間隔、脈沖寬度、脈沖周期間隔和輸出位數用數碼管顯示，便于觀察和設定。該控制儀亦可做脈沖信號發生器用，在電氣、氣動回路中做定時控制。如：控制電磁閥、繼電器等輸出。

電源消耗： ≤35W電源電壓：200V50HZ?重 量： 3Kg

外形尺寸： 10×20×30cm2

12路脈沖控制儀接線圖注意事項：

(一)輸出接頭嚴禁虛焊和接觸不良，往往因接觸不良會影響整個儀器的正常工作，進線電源采用AC 220V,進線電源接線端子位于控制器左側的兩位端子；端子上料標注的端子名稱為“L”和“N”。

(二)單機輸出公共線只能供單機使用，多機使用輸出部分應單機單接，切不可相互聯結。

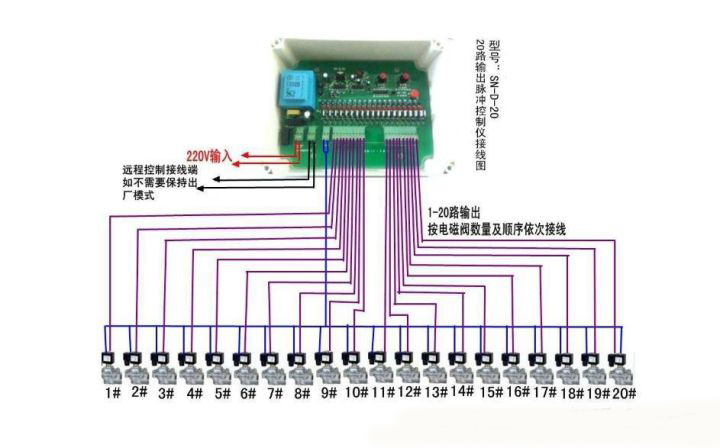

(三)20位、14位控制儀輸出公共線有獨立接線柱。各電磁閥一端接20位輸出插頭。另一端接到公共接線柱上。

其它控制儀輸出公共線，一般排在后，導線顏色也不同，安裝時請注意。

(四)更換保險管時0.5A好。但不能大于0.75A。嚴禁用導線代替。?(五)電磁閥及連接導線不應出現短路，漏電現象，要經常檢查，對地電阻要大于2兆歐。

(六)頻繁的燒斷保險管時，應撥下輸出插頭，以確定是否儀器內部或儀器外圍導線和電磁閥漏電短路故障。

安裝：

1、擰去控制儀上蓋四角的緊固螺栓，即能取下上蓋，控制儀外殼四角通孔是用于安裝固定螺釘?shù)模肕4十字螺釘固定。

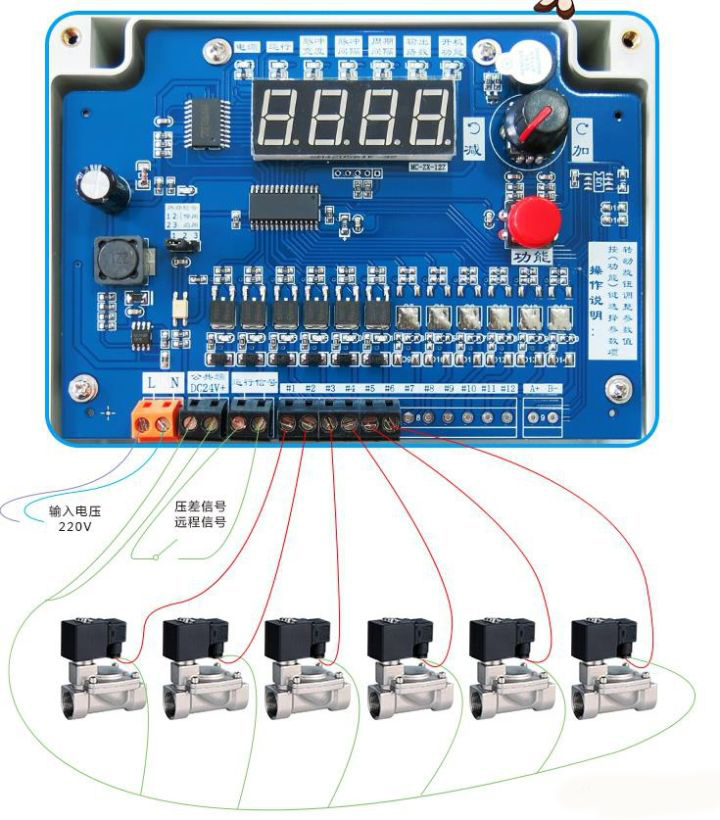

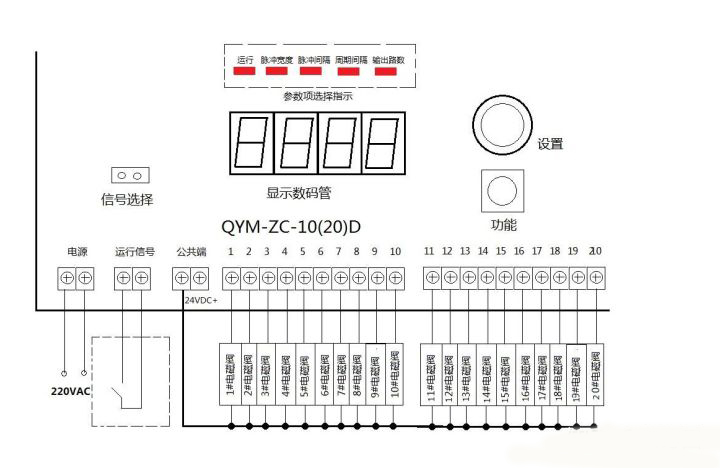

2、控制儀的使用導線推薦使用RV1*23/0.15銅導線，從控制儀外殼接線孔中進去。3、注意印刷板上的接線符號，AC220V端子應接交流220V電源?1-20與DC14V接電磁閥；DC24V與1-20接電磁閥；L與N接AC220V；N與L接AC220V；PE

接地。

使用：

1、脈沖寬度設置：（單位：0.1秒；大值為0.15秒）

按上下鍵直接調節到所需時間即可。（提示：工作狀態下，請使本設置時間比脈沖間隔時間小）

2、脈沖間隔設置：（單位：1秒；大值為99秒）按上下鍵直接調節到所需時間即可。

3、預置設置：（大值為20路）

操作過程如下：按預置鍵選擇所需路數即可。

維護保養：

1、控制儀器上電源，V1、V2指示燈不亮，應檢查電源線與接線端子是否松動，電源溶絲（2A）是否熔斷，電源變壓器是否正常、電源部分有無斷線、脫焊等現象。印刷線路板中有AC220V高壓電，請注意安全。

2、控制儀接上電源，V1電壓指示燈不亮或偏暗（V1為DC24V，由三端穩壓器7824輸出），若斷開負載后，V1迅速恢復正常，說明V1負載發生短路，很可能是個別元件損壞，應逐一檢查，如斷開負載后，V1仍不正常應檢查三端式穩壓電路是否正常，如已經損壞應及時更換。

3、控制儀接上電源，V2指示燈不亮或偏暗（V2為DC5V，由三端穩壓器7805輸出），若斷開負載后，V2即恢復正常，說明外負載有短路或碰線，偶爾也有開關管擊穿的可能。如斷開負載后V2仍不正常，應檢查三端式穩壓電路是否正常，如已經損壞應及時更換。

4、控制儀通電后輸出停留在某一位不進位，應檢查信號源是否振蕩，譯碼電路是否完好，“手進”按鈕是否復位，計數電路能否正常進位。

5、控制儀輸出顯示正常，但對應電磁脈沖閥不動作，應檢查對應的電子開關管是否損壞，控制門輸出高電平是否正常。

6、控制儀輸出顯示正常，某一電磁閥脈沖閥常吸，應檢查對應的電子開關管是否漏電、被擊穿，控制門輸出為“0”是否低于0.5V。

7、控制儀輸出顯示是否正常，電磁脈沖閥全部不吸，應檢查V2穩壓電源及脈寬控制是否正常，閥用公共張接線端子與輸出導線接觸是否可靠。

8、控制儀輸出顯示正常，二個電磁脈沖閥同時吸合，應檢查電子開關管有否漏電、被擊穿，控制門輸出為“0”時是否低于0.5V，有無碰線等現象。
