整流橋的原理圖文介紹

整流橋一般帶有足夠大的電感性負載， 因此整流橋不出現電流斷續。一般整流橋應用時, 常在其負載端接有平波電抗器, 故可將其負載視為恒流源。

多組三相整流橋相互連接，使得整流橋電路產生的諧波相互抵消。按整流變壓器的類型可以分為傳統的多脈沖變壓整流器和自耦式多脈沖變壓整流器。傳統的多脈沖變壓整流器采用隔離變壓器實現輸入電壓和輸出電壓的隔離，但整流變壓器的等效容量大，體積龐大。

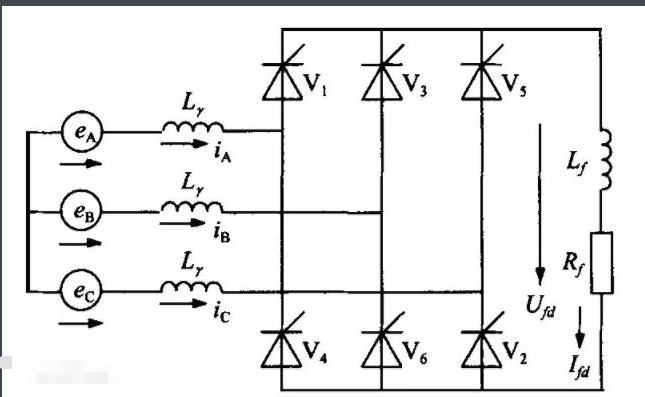

如右圖1所示，整流橋由控制器的控制角控制, 當控制角為0°～90°時， 整流橋處于整流狀態, 輸出電壓的平均值為正;當控制角為90°～180°-γ時 (γ為換弧角) ，整流橋處于逆變狀態，輸出電壓的平均值為負。

有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。

整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩個直流輸出端標有 ＋ 或 － ，兩個交流輸入端有 ～ 標記。

應用整流橋時，主要考慮它的最大工作電流和 最大反向電壓 。

整流橋通常是由兩只或四只整流硅芯片作橋式連接，兩只的為半橋，四只的則稱全橋。外部采用絕緣朔料封裝而成，大功率整流橋在絕緣層外添加鋅金屬殼包封，增強散熱性能。

** 一、** 整流橋定義

整流橋就是將整流管封在一個殼內了，分全橋和半橋。全橋是將連接好的橋式整流電路的四個二極管封在一起。半橋是將兩個二極管橋式整流的一半封在一起，用兩個半橋可組成一個橋式整流電路，一個半橋也可以組成變壓器帶中心抽頭的全波整流電路， 選擇整流橋要考慮整流電路和工作電壓。

** 二、** 整流橋作用

整流橋作為一種功率元器件，非常廣泛。應用于各種電源設備。

** 三、** 整流橋工作原理

整流橋

有多種方法可以用整流二極管將交流電轉換為直流電，包括半波整流、全波整流以及橋式整流等。整流橋，就是將橋式整流的四個二極管封裝在一起，只引出四個引腳。四個引腳中，兩

個直流輸出端標有＋或－，兩個交流輸入端有～標記。

應用整流橋到電路中，主要考慮它的最大工作電流和最大反向電壓。

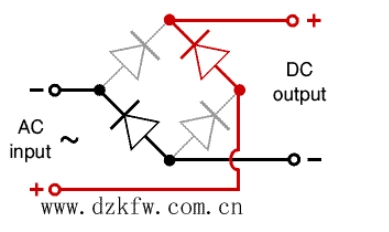

圖二 整流橋（橋式整流）工作原理

這款電源的整流橋部分采用了一體式的整流橋，整流橋的作用就是能夠通過二極管的單向導通的特性將電平在零點上下浮動的交流電轉換為單向的直流電，通常電源中采用的整流橋除了這種單顆集成式的還有采用四顆二極管實現的，它們的原理完全相同。

作用就是整流，把交流電變為直流電。實質上就是把4個硅二極管接成橋式整流電路之后封裝在一起用塑料包裝起來，引出4個腳，其中2個腳接交流電源，用~~符號表示，2個腳是直流輸出，用+ -表示。

由6支二極管構成的三相橋式整流電路，交流側有控制主回路通斷的接觸器。由6支晶閘管構成的三相橋式整流電路，晶閘管只用于控制通斷不控制直流電壓的大小。

整流橋是重要的元器件，在電路當中起著沖鋒陷陣的作用，將交流電變為可被電器直接使用的直流電。
